Endress+Hauser Liquiline System CA80HA Betriebsanleitung Seite 35

Liquiline System CA80HA
Basismodul-E

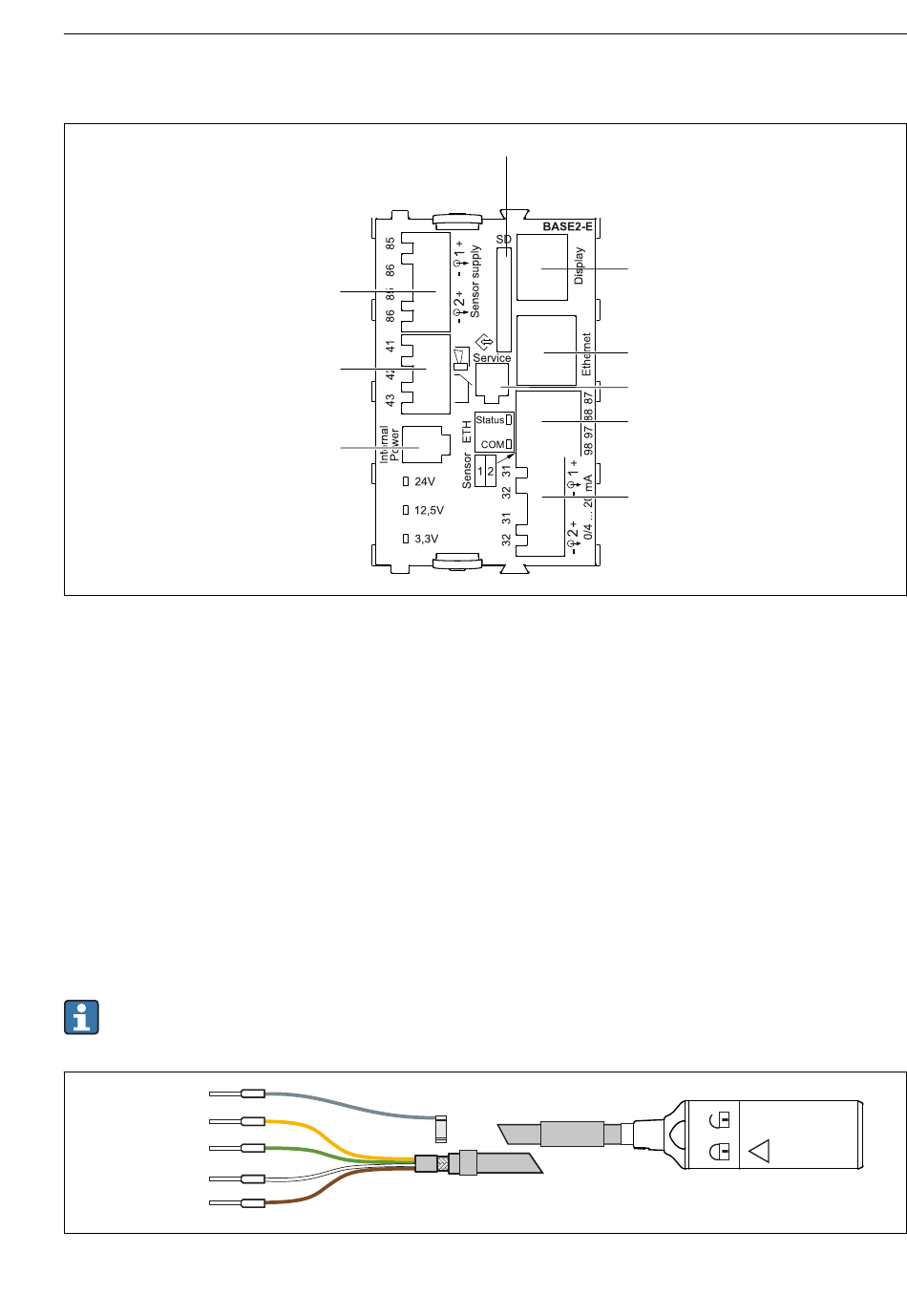

 28 BASE2-E
1 Stromversorgung für digitale Festkabelsensoren mit Memosens-Protokoll
2 SD-Kartensteckplatz
3
Steckplatz für das Displaykabel
4 Ethernet-Schnittselle
5 Service-Schnittstelle
6 Anschlüsse für 2 Memosens-Sensoren
7 Stromausgänge
8
Buchse für internes Versorgungskabel
9 Anschluss Alarm-Relais
1) Interne Geräteverbindung. Stecker nicht abziehen!
6.4.2 Sensoren anschließen
Möglichst nur konfektionierte Originalkabel verwenden.
GY GND
YE Com B
GN Com A
–
WH
+
BN
 29 Beispiel Memosens-Datenkabel CYK10
Endress+Hauser
1
9
8
1)
1)
E / Y N G
2
3
4
5
6
7
Elektrischer Anschluss
A0042273
A0024019
35
