Elektrischer Anschluss

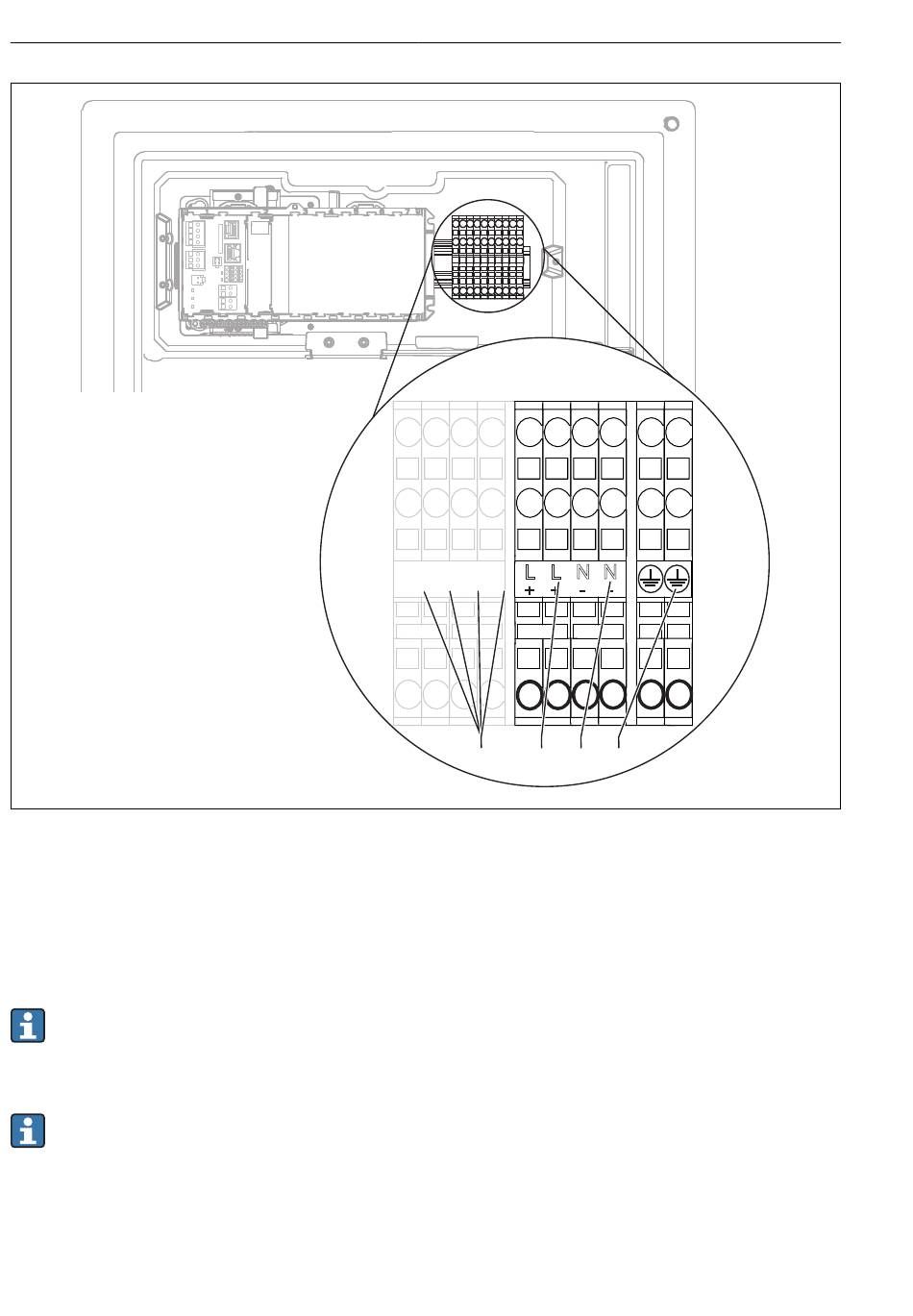

 21 Klemmenbelegung
1 Interne 24 V-Spannung
2 Spannungsversorgung +24 V
3 Spannungsversorgung -24 V
4 Belegung: Funktionserde
Die Beschriftung des Klemmenblocks ist so gewählt, dass sie sowohl für 24 V-Ausfüh-
rungen (+ und -) als auch für die anderen Geräte-Ausführungen (L und N) gilt.
6.2.3 Heizung für Verdünnungswasser
Verdünnungswasser und Schlauch für Verdünnungswasser müssen bauseits beheizt wer-
den!
30
L L
- -
+ +
1 2 3
Liquiline System CA80HA
N N
4
Endress+Hauser
A0044092
