TI01352C/07/DE/06.24-00
71656864
2024-04-30
Integrierter Controller mit bis zu 2 Messkanälen und digitaler Memosens-
Technologie
Anwendungsbereich

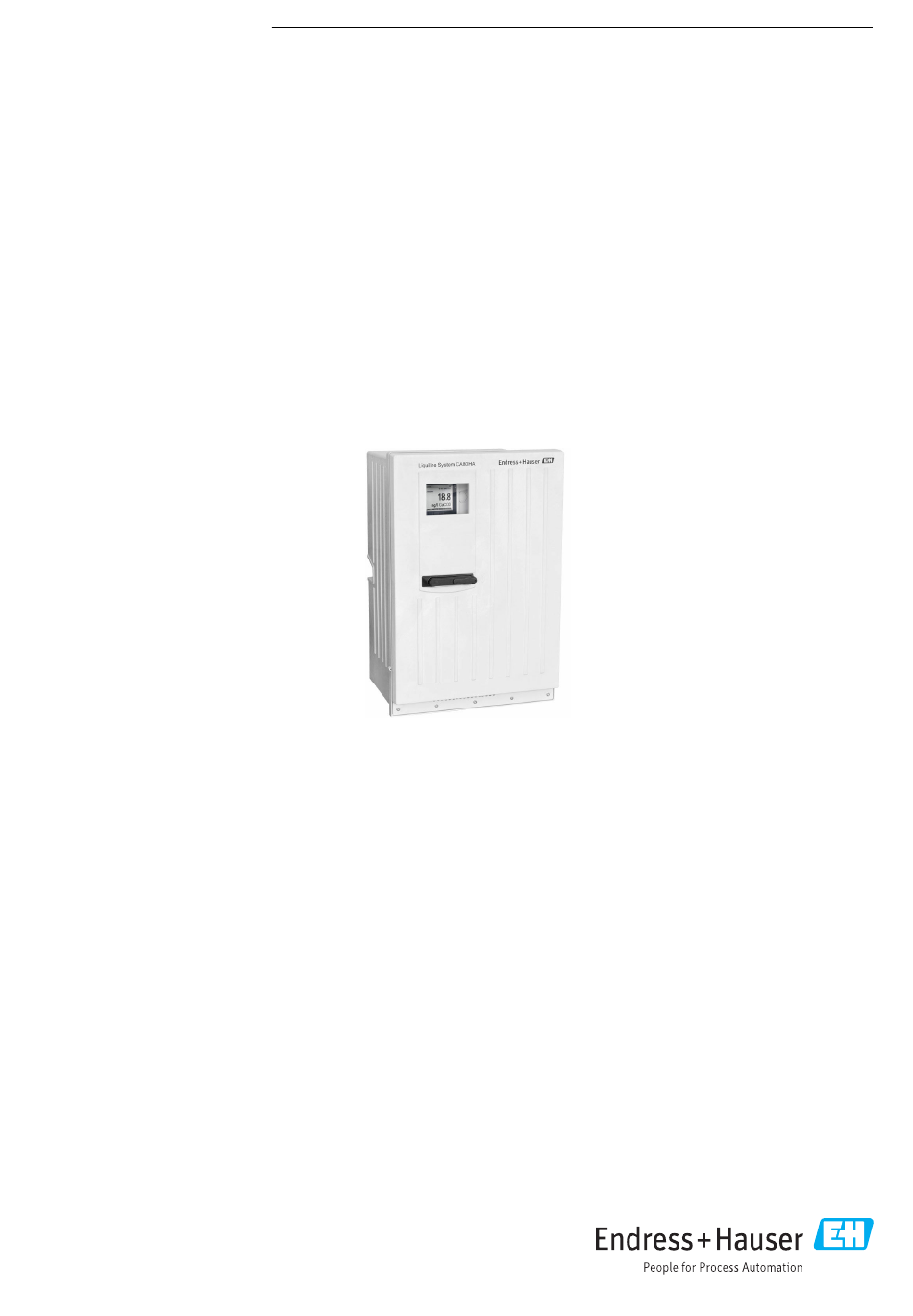

Liquiline System CA80HA ist ein nasschemischer Analysator
zur quasikontinuierlichen Bestimmung der Gesamthärte-Kon-
zentration in flüssigen Medien.
Der Analysator ist für den Einsatz in folgenden Anwendungen
bestimmt:
• Optimierung von Umkehrosmose-Anlagen und Ionenaustau-
schern
• Klassifizierung des Härtegrades von Trinkwasser
• Sicherung der Prozesswasserqualität in Produktionsanlagen
Products
Technische Information
Liquiline System CA80HA
Colorimetrischer Analysator für Gesamthärte
Solutions
Ihre Vorteile
• Einfacher Ausbau zur Messstation durch Anschluss von bis
zu 4 Memosens-Sensoren
• Gekühlte Version für verlängerte Reagenzienhaltbarkeit
• Zweikanalgerät erhältlich
• Digitale Feldbusse (z. B. PROFINET, PROFIBUS DP, Modbus
TCP, Modbus RS485 und Ethernet IP) und Webserver
• Einfache, werkzeugfreie Wartung
Services
Werbung
Verwandte Anleitungen für Endress+Hauser Liquiline System CA80HA
Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80HA
- Seite 1 Integrierter Controller mit bis zu 2 Messkanälen und digitaler Memosens- Technologie Anwendungsbereich Ihre Vorteile Liquiline System CA80HA ist ein nasschemischer Analysator • Einfacher Ausbau zur Messstation durch Anschluss von bis zur quasikontinuierlichen Bestimmung der Gesamthärte-Kon- zu 4 Memosens-Sensoren zentration in flüssigen Medien.
- Seite 2 Liquiline System CA80HA Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....4 Leistungsaufnahme ......20 Kabeleinführungen .
- Seite 3 Liquiline System CA80HA Bestellinformationen ..... . . 31 Produktseite ....... . 31 Produktkonfigurator .
- Seite 4 Liquiline System CA80HA Arbeitsweise und Systemaufbau Messprinzip Colorimetrie Nach der Probenaufbereitung wird ein Teil des Permeats in die Misch-/Reaktionskammer gefördert. Das spezifische Farbreagenz wird in einem definierten Mischungsverhältnis exakt zudosiert. Durch die chemische Reaktion entsteht die charakteristische Färbung der Probe. Das multi-spektrale Pho- tometer ermittelt die von der Probe verursachte Absorption bei definierten Wellenlängen.
- Seite 5 Liquiline System CA80HA Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Analysator Liquiline System CA80HA in der bestellten Konfiguration • Integriertes Kühlmodul zur Verlängerung der Reagenzienhaltbarkeit • Reagenz, Reiniger und Standardlösung (separat zu bestellen) • Probenaufbereitung Liquiline System CAT8x0 (optional) Mikrofiltration (Liquiline System CAT810) •...
- Seite 6 Liquiline System CA80HA A0044812 A0044813 3 Messeinrichtung mit Liquiline System CAT810 4 Messeinrichtung mit Liquiline System CAT810 und Reinigungsventil Überlauf Liquiline System CA80 Überlauf Überlauf Probenvorlage Liquiline System CA80 Probe Überlauf Probenvorlage Druckbeaufschlagte Probe Probe Filtereinheit Reinigungsventil Liquiline System CAT810...
- Seite 7 Liquiline System CA80HA A0044811 6 Messeinrichtung mit 2x Liquiline System CAT820 Pumpe Liquiline System CA80 Probe Ventil Medium Filter (Keramik) A0044808 7 Messeinrichtung mit Liquiline System CA80, Liquiline System CAT820 und zweitem Analysator Rückspülung mit Druckluft (optional) Zweiter Analysator...
- Seite 8 Liquiline System CA80HA Kundeneigene Lösung Die Probe muss vor der Analyse kundenseitig partikelfrei aufbereitet und homogen sein (repräsenta- tive Probe). Die Probe kann entweder einem externen Vorlagegefäß zugeführt werden oder direkt in das Probenvorlagegefäß des Analysators gefördert werden. Die kundeneigene Probenvorbereitung muss über eine eigene Steuereinheit verfügen.
- Seite 9 Liquiline System CA80HA Gerätearchitektur Blockschaltbild optional optional optional optional optional optional – – – – optional optional A0021099 8 Blockschaltbild CA80 Stromausgang 1:1 Modbus/Ethernet (optional) Stromausgänge Serviceschnittstelle Alarmrelais Versorgung Festkabelsensoren 2 x Memosens-Eingang (1 x optional) 2 oder 4 x Relais (optional) 2 x Stromeingang (optional) 2 Digitale Ein- und Ausgänge (optional)
- Seite 10 Liquiline System CA80HA A0023193 A0021102 9 Blockschaltbild Probenvorbereitung 10 Blockschaltbild Probenvorbereitung Liquiline System Liquiline System CAT810 mit Reini- CAT820 und CAT860 gungsventil Anschluss 24-V-Spannungsversorgung Anschluss Kommunikation 2 x Kommunikation via Memosens-Protokoll (1 x optional), Schlauchheizung Slot- und Portkodierung...
- Seite 11 Liquiline System CA80HA Busterminierung am Gerät • Über Schiebeschalter am Busmodul 485DP/485MB • Anzeige über die LED "T" auf dem Busmodul 485DP/485MB Verlässlichkeit Zuverlässigkeit durch Memo- Memosens MEMO SENS Mit Memosens wird Ihre Messstelle sicherer: sens-Technologie • Kontaktlose, digitale Signalübertragung ermöglicht optimale galvanische Trennung •...
- Seite 12 Liquiline System CA80HA A0024359 14 Datenlogbuch: Grafische Darstellung auf dem Display Mathematische Funktionen (Virtuelle Prozesswerte) Neben "echten" Prozesswerten, die von angeschlossenen physikalischen Sensoren oder Analogein- gängen geliefert werden, können Sie maximal 6 "virtuelle" Prozesswerte mittels mathematischer Funktionen berechnen lassen.
- Seite 13 • Übertragen kompletter Konfigurationen auf ein gleich ausgestattetes Gerät (Backup-Funktion) • Übertragen von Konfigurationen ohne Tag und Busadresse auf gleich ausgestattete Geräte (Kopierfunktion) Endress+Hauser bietet industrie-erprobte SD-Karten als Zubehör an. Mit diesen Speicherkarten ist höchste Datensicherheit gegeben. Andere SD-Karten können eingesetzt werden. Für deren Datensicherheit übernimmt Endress+Hau- ser keine Haftung.
- Seite 14 Liquiline System CA80HA IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, die es gegen verse- hentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementieren.
- Seite 15 Liquiline System CA80HA Ausgang Ausgangssignal In Abhängigkeit von der Ausführung: • 2 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Standard-Ausführung) • 4 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung mit 2 zusätzlichen Analogausgängen) • 6 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung mit 4 zusätzlichen Analogausgängen) •...
- Seite 16 Liquiline System CA80HA Ausfallsignal einstellbar, entsprechend Empfehlung NAMUR NE 43 • im Messbereich 0 ... 20 mA: Fehlerstrom von 0 ... 23 mA • im Messbereich 4 ... 20 mA: Fehlerstrom von 2,4 ... 23 mA • Werkseinstellung des Fehlerstroms für beide Messbereiche: 21,5 mA Bürde...
- Seite 17 Liquiline System CA80HA Erweiterungsmodul Schaltspannung Last (max.) Schaltzyklen (min.) 230 V AC, cosΦ = 0,8 ... 1 0,1 A 700.000 0,5 A 450.000 120.000 115 V AC, cosΦ = 0,8 ... 1 0,1 A 1.000.000 0,5 A 650.000 170.000 24 V DC, L/R = 0 ... 1 ms 0,1 A 500.000...
- Seite 18 Liquiline System CA80HA Modbus TCP TCP-Port TCP-Verbindungen Protokoll Funktionscodes 03, 04, 06, 08, 16, 23 Broadcast unterstützt für Funktionscodes 06, 16, 23 Ausgangsdaten 16 Messwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Status) Eingangsdaten 4 Sollwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Sta- tus), Diagnoseinformationen Unterstützte Merkmale...
- Seite 19 Liquiline System CA80HA PROFINET Protokoll "Application layer protocol for decentral device periphery and distributed automation", PNIO Version 2.34 Kommunikationstyp 100 MBit/s Konformitätsklasse Conformance Class B Netzlastklasse Netload Class II Baudrate Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 32 ms Geräteprofil Application interface identifier 0xF600 Generisches Gerät...
- Seite 20 Informieren, ob die geplante Erweiterung für Ihr Gerät eine zulässige Hardwarekombination ergibt (Konfigurator auf www.endress.com/CA80HA). ‣ Maximal 8 Stromeingänge und Stromausgänge sind zulässig. ‣ Maximal 2 Module "DIO" sind zulässig. ‣ Im Zweifel an Ihre Endress+Hauser-Vertriebszentrale wenden. Kabeldurchführungen und mögliche Kabeldurchmesser Endress+Hauser...
- Seite 21 Liquiline System CA80HA Übersicht aller optionalen Module Modulbezeichnung • 2 Analogaus- • 2 Relais • 4 Relais • 2 Digitale Sensor- • 2 Digitale Ein- gänge • Best.-Nr. • Best.-Nr. eingänge gänge 0/4 ... 20 mA 71125375 71125376 • 2 Spannungsver- •...
- Seite 22 Liquiline System CA80HA Modulbezeichnung 485DP 485MB • 2 Analogaus- • 4 Analogaus- • 2 Analogeingänge • 5V-Versorgung • RS485 für Mod- gänge gänge 0/4 ... 20 mA für PROFIBUS- 0/4 ... 20 mA 0/4 ... 20 mA • Best.-Nr. DP-Terminierung •...
- Seite 23 Liquiline System CA80HA Sensoranschluss (optional) Sensoren mit Memosens-Protokoll Sensortypen Sensorkabel Sensoren Digitale Sensoren ohne mit Steckverbindung • pH-Sensoren zusätzliche interne Span- und induktiver Sig- • Redoxsensoren nungsversorgung nalübertragung • Kombisensoren • Sauerstoffsensoren (amperometrisch und optisch) • Konduktiv messende Leitfähigkeitssensoren • Chlorsensoren (Desinfektion) Festkabel Induktiv messende Leitfähigkeitssensoren...
- Seite 24 Liquiline System CA80HA Reagenzienbedarf • 75 μl (0,0025 fl.oz) pro Messung • Ein Reagenz reicht bei einem Messintervall von 10 min für 90 Tage Standardbedarf • 27 ml (0,91 fl.oz)pro Kalibrierung • bei einem Kalibrierintervall von 72 h ca. 270 ml (9,13 fl.oz) pro Monat Kalibrierintervall 1 h ...
- Seite 25 Liquiline System CA80HA Montageabstand bei Ausführung für Wandmontage Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0036779 18 Abmessungen Halterung. Maßeinheit mm (in) Umgebung Umgebungstemperaturbe- +5 ... +40 °C (41 ... 104 °F) reich Lagerungstemperatur –20 … 60 °C (–4 … 140 °F) Relative Luftfeuchte 10 …...
- Seite 26 Liquiline System CA80HA Konstruktiver Aufbau Abmessungen 463 (18.23) 530 (20.87) A0028820 19 Liquiline System CA80 geschlossener Aufbau, Abmessungen in mm (in) 417 (16.42) 530 (20.87) A0030419 20 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in) Endress+Hauser...
- Seite 27 Liquiline System CA80HA 654 (25.74) A0028821 21 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) Gewicht Bestellausführung Gewicht Schrankausführung 42 kg (92,6 lbs) Offener Aufbau 34 kg (74,96 lbs) Standgehäuse 75 kg (165,3 lbs) Werkstoffe Nicht medienberührende Teile Schrankgehäuse, Außenschale...
- Seite 28 Liquiline System CA80HA Optisches Fenster Borosilikatglas Formdichtung Küvette FFKM Ablaufrohr Ablaufschlauch EPDM Probenvorlage (optional) • Becher • PMMA • Deckel • PP • Füllstandserkennung • Edelstahl 1.4404 (V4A) • Dichtung Magnetventil • EPDM • Dichtung Ventil Probevorlage • FKM Ventil am Probevorlagegfäß (optional) •...
- Seite 29 Liquiline System CA80HA Fernbedienung Über HART (z.B. über HART-Modem und FieldCare) A0039620 24 HART über Modem Gerätemodul Base2-E: Stromausgang 1 mit HART HART-Modem zum Anschluss an PC, z.B. Commubox FXA191 (RS232) oder FXA195 (USB) HART-Handbediengerät Schalterstellung "on" (ersetzt den Widerstand) Über PROFIBUS DP...
- Seite 30 Liquiline System CA80HA Über Modbus RS485 Modbus Master / Gateway Modbus RS485 (RTU, ASCII) FXA291 Ethernet A0039615 26 Modbus RS485 Terminierungswiderstand Über Ethernet: Webserver/Modbus TCP/PROFINET/EtherNet/IP Ethernet client FieldCare/ Webbrowser Ethernet FXA291 A0039616 27 Modbus TCP oder EtherNet/IP oder PROFINET Sprachpakete Die in der Bestellstruktur gewählte Sprache ist die werkseitig voreingestellte Bediensprache.
- Seite 31 Liquiline System CA80HA • Ungarisch • Kroatisch • Vietnamesisch Die Verfügbarkeit weiterer Sprachen ist über die Produktstruktur unter www.endress.com/ca80ha ersichtlich. Zertifikate und Zulassungen Aktuelle Zertifikate und Zulassungen zum Produkt stehen unter www.endress.com auf der jeweiligen Produktseite zur Verfügung: Produkt mit Hilfe der Filter und Suchmaske auswählen.
- Seite 32 Liquiline System CA80HA Gerätespezifisches Zubehör Probenvorbereitung Liquiline System CAT810 • Druckrohrprobenahme und Mikrofiltration • Produktkonfigurator: www.endress.com/cat810) Technische Information Liquiline System CAT810, TI01138C Liquiline System CAT820 • Probenahme und Membranfiltration • Produktkonfigurator: www.endress.com/cat820) Technische Information Liquiline System CAT820, TI01131C Liquiline System CAT860 •...
- Seite 33 Liquiline System CA80HA Kit zur Aufrüstung für zweiten, nachgeschalteten Analysator • Ventil zur Probenstromumschaltung • Schläuche, Verbindungsstücke • Freischaltcode Kit zur Aufrüstung der Verdünnungsfunktion • Schlauch mit Kennzeichnung • Modifizierte Kabelverschraubung • Freischaltcode Sensoren pH-Glaselektroden Memosens CPS11E • pH-Sensor für Standardanwendungen in Prozess und Umwelttechnik •...
- Seite 34 Liquiline System CA80HA Redoxelektroden Memosens CPS12E • Redoxsensor für Standardanwendungen in Prozess und Umwelttechnik • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps12e Technische Information TI01494C Memosens CPS42E • Redoxsensor für die Prozesstechnik • Digital mit Memosens 2.0 Technologie •...
- Seite 35 Liquiline System CA80HA Memosens COS81E • Hygienischer optischer Sauerstoffsensor mit maximaler Messstabilität über mehrere Sterilisations- zyklen • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cos81e Technische Information TI01558C Memosens COS22E • Hygienischer amperometrischer Sauerstoffsensor mit maximaler Messstabilität über mehrere Ste- rilisationszyklen •...
- Seite 36 Liquiline System CA80HA Trennschichtmessung Turbimax CUS71D • Eintauchsensor für Trennschichtmessung • Ultraschall-Interface-Sensor • Produktkonfigurator auf der Produktseite: www.endress.com/cus71d Technische Information TI00490C Kabelklettverbinder • 4 Stück, für Sensorkabel • Best.-Nr. 71092051 Kommunikationsspezifisches Zusätzliche Funktionalität Zubehör ‣ Bei der Bestellung von Freischaltcodes die Seriennummer Ihres Geräts angeben.
- Seite 37 Liquiline System CA80HA Software Memobase Plus CYZ71D • PC-Software zur Unterstützung der Laborkalibrierung • Visualisierung und Dokumentation des Sensormanagements • Datenbank-Speicherung von Sensorkalibrierungen • Produktkonfigurator auf der Produktseite: www.endress.com/cyz71d Technische Information TI00502C Field Data Manager Software MS20/21 • PC-Software zur zentralen Datenverwaltung •...
