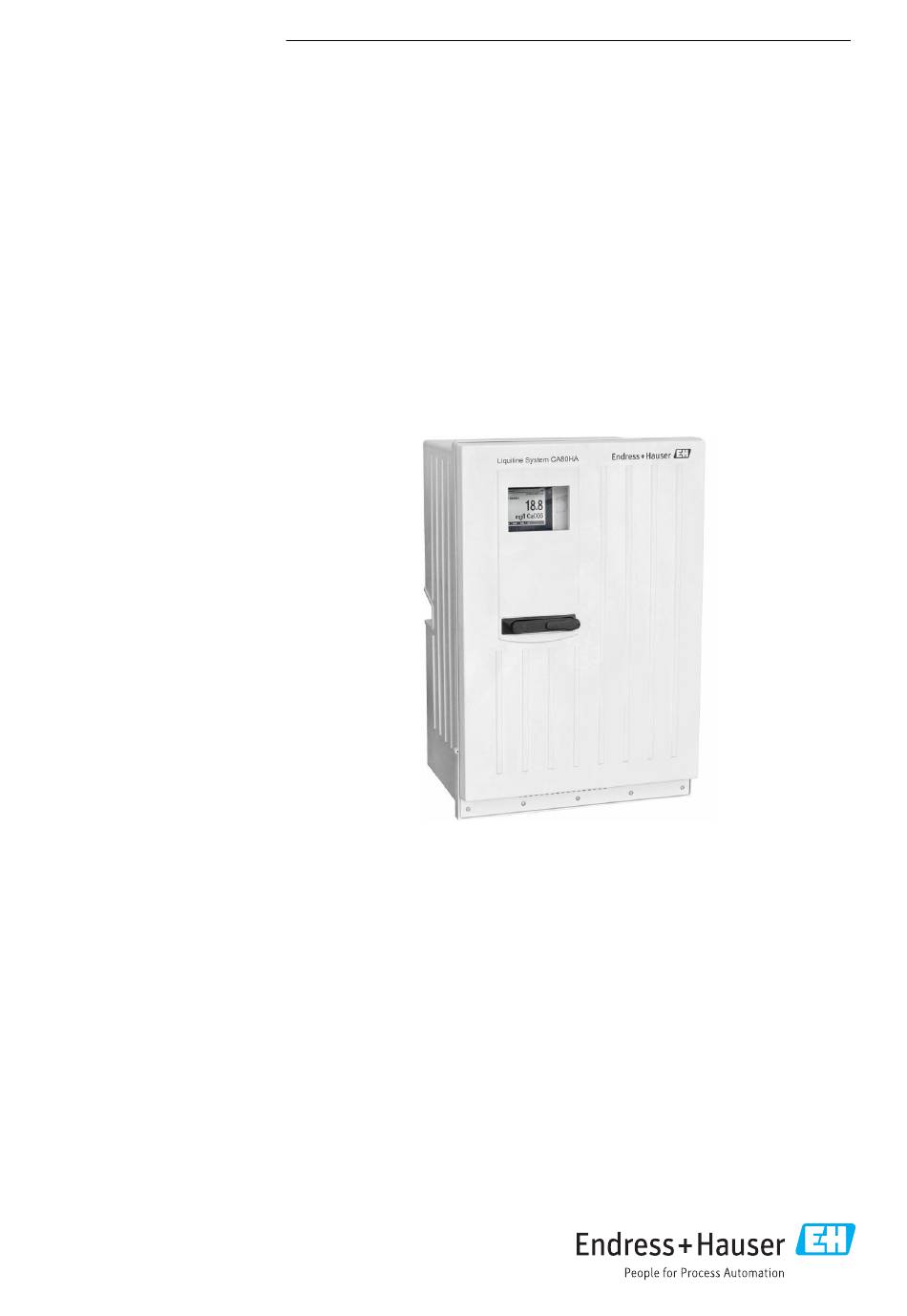

KA01331C/07/DE/03.21
71509918
2021-01-31
Products
Kurzanleitung
Liquiline System CA80HA
Colorimetrischer Analysator für Gesamthärte
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zum Gerät finden Sie in der
Betriebsanleitung und den weiteren Dokumentationen, erhält-
lich über:
• www.endress.com/device-viewer
• Smartphone / Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Liquiline System CA80HA

Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80HA

  • Seite 1 Colorimetrischer Analysator für Gesamthärte Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zum Gerät finden Sie in der Betriebsanleitung und den weiteren Dokumentationen, erhält- lich über: • www.endress.com/device-viewer • Smartphone / Tablet: Endress+Hauser Operations App...
  • Seite 2 Liquiline System CA80HA Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0040778 Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Liquiline System CA80HA Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Warnhinweise .

  • Seite 4: Hinweise Zum Dokument

    Hinweise zum Dokument Liquiline System CA80HA Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen.

  • Seite 5: Dokumentation

    Liquiline System CA80HA Hinweise zum Dokument Dokumentation In Ergänzung zu dieser Kurzanleitung finden Sie auf den Produktseiten im Internet folgende Anleitungen: • Betriebsanleitung Liquiline System CA80HA • Gerätebeschreibung • Inbetriebnahme • Betrieb • Softwarebeschreibung (ohne Sensor-Menüs, diese sind in einer eigenen Anleitung beschrieben, s.u.)

  • Seite 6: Grundlegende Sicherheitshinweise

    Reparaturen, die nicht in der mitgelieferten Betriebsanleitung beschrieben sind, dürfen nur direkt beim Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung Liquiline System CA80HA ist ein nasschemischer Analysator zur quasikontinuierlichen Bestimmung der Gesamthärte-Konzentration in flüssigen Medien. Der Analysator ist für den Einsatz in folgenden Anwendungen bestimmt: •...

  • Seite 7: Produktsicherheit

    Liquiline System CA80HA Grundlegende Sicherheitshinweise Beschädigte Produkte nicht in Betrieb nehmen und vor versehentlicher Inbetriebnahme schützen. Beschädigte Produkte als defekt kennzeichnen. Im Betrieb: Können Störungen nicht behoben werden: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen. Tür außerhalb von Service- und Wartungsarbeiten geschlossen halten.

  • Seite 8: Warenannahme Und Produktidentifizierung

    Warenannahme und Produktidentifizierung Liquiline System CA80HA Warenannahme und Produktidentifizierung Warenannahme Auf unbeschädigte Verpackung achten.  Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. Auf unbeschädigten Inhalt achten.  Beschädigungen am Lieferinhalt dem Lieferanten mitteilen. Beschädigte Ware bis zur Klärung aufbewahren.

  • Seite 9: Produkt Identifizieren

    Liquiline System CA80HA Warenannahme und Produktidentifizierung 3.2.2 Produkt identifizieren Produktseite www.endress.com/ca80ha Bestellcode interpretieren Sie finden Bestellcode und Seriennummer Ihres Produkts: • Auf dem Typenschild • In den Lieferpapieren Einzelheiten zur Ausführung des Produkts erfahren www.endress.com aufrufen. Seitensuche (Lupensymbol) aufrufen. Gültige Seriennummer eingeben.

  • Seite 10: Externe Normen Und Richtlinien

    Montage Liquiline System CA80HA 3.4.2 Externe Normen und Richtlinien cCSAus Das Produkt erfüllt die Anforderungen nach "CLASS 2252 06 - Process Control Equipment" und "CLASS 2252 86 - Process Control Equipment. Es ist geprüft nach Kanada- und USA-Stan- dards: CAN/CSA-C22.2 No. 61010-1-12 UL Std. No. 61010-1 (3 Edition).

  • Seite 11: Abmessungen

    Liquiline System CA80HA Montage 4.1.1 Abmessungen 463 (18.23) 530 (20.87) A0028820  1 Liquiline System CA80 geschlossener Aufbau, Abmessungen in mm (in) 417 (16.42) 530 (20.87) A0030419  2 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in) Endress+Hauser...
  • Seite 12 Montage Liquiline System CA80HA 654 (25.74) A0028821  3 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) Endress+Hauser...
  • Seite 13 Liquiline System CA80HA Montage 1800 (70.9) 8 (0.31) A0041592  4 Mast (Zubehör) für Ausführung "Outdoor", Abmessungen in mm (inch) 4.1.2 Montageort Bei der Aufstellung des Gerätes folgende Punkte beachten: ‣ Bei Wandmontage sicherstellen, dass die Wand eine ausreichende Tragfähigkeit besitzt und im Lot steht.
  • Seite 14 Montage Liquiline System CA80HA 4.1.3 Montageabstände Montageabstand Analysator ≥330(12.99) ≤116 ° A0036774 A0036775  5 Notwendiger Montageabstand. Maßeinheit mm  6 Maximaler Öffnungswinkel (in). Montageabstand bei Ausführung für Wandmontage Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0036779  7 Abmessungen Halterung.

  • Seite 15: Analysator Montieren

    Liquiline System CA80HA Montage Analysator montieren 4.2.1 Analysator an eine Wand montieren VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation ‣ Bei Wandmontage überprüfen, dass der Analysator vollständig an der Wandhalterung oben und unten eingehakt ist und mit der Sicherungsschraube an der oberen Wandhalte- rung fixieren.
  • Seite 16 Montage Liquiline System CA80HA A0036781 Den Analysator in die Wandhalterung einhängen (1). Aufhängung und Wandhalterung mit der mitgelieferten Schraube fixieren (2). 4.2.2 Ausführung mit Standgehäuse montieren VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation ‣ Bei Ausführung mit Standgehäuse sicherstellen, dass das Standgehäuse am Boden fixiert ist.
  • Seite 17 Liquiline System CA80HA Montage 624 (24.57) 530 (20.87) A0036783  8 Fundamentplan Befestigung (4 x M10) Maße Liquiline System CA80 A0036785  9 Befestigung Sockel Den Sockel am Boden verschrauben. Den Analysator mit 2 Personen anheben und auf den Sockel setzen. Die Griffmulden benutzen.

  • Seite 18: Montagekontrolle

    Elektrischer Anschluss Liquiline System CA80HA Montagekontrolle Nach der Montage alle Anschlüsse auf festen Sitz prüfen. Elektrischer Anschluss WARNUNG Gerät unter Spannung! Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen! ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
  • Seite 19 Liquiline System CA80HA Elektrischer Anschluss Anschluss analoger Ein- und Ausgänge, von Memosens-Sensoren oder digitalen Feld- bussen Den Flaschenkorb entnehmen: Griffmulde leicht nach oben anheben und nach vorn zie- hen. Die eingehakte Abdeckhaube abnehmen. Alle flüssigkeitsführenden Probenleitungen vom Liquidmanager entfernen. Die 6 Schrauben der Trägerplatte mit einem Innensechskantschlüssel lösen.

  • Seite 20: Alle Ausführungen

    Elektrischer Anschluss Liquiline System CA80HA Die Trägerplatte nach vorn klappen. 6 x Ph2 Die 6 Schrauben der Elektronikraum-Abdeckung mit einem Kreuzschlitz-Schraubendre- her lösen und die Abdeckung nach vorn klappen. Nur bei Bestellausführungen mit G- oder NPT-Verschraubungen: Die bereits montierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G- oder NPT-Kabelverschraubungen austauschen.
  • Seite 21 Liquiline System CA80HA Elektrischer Anschluss Nach dem Anschluss: Elektronikraum-Abdeckung mit den 6 Schrauben befestigen. Trägerplatte einklappen und mit den 6 Schrauben nach dem Anschluss befestigen. Kabelverschraubungen am Boden des Geräts festziehen, um die Kabel zu fixieren. Flaschenkorb wieder ins Gehäuse stellen.

  • Seite 22: Probenvorbereitung Anschließen

    Elektrischer Anschluss Liquiline System CA80HA A0044092  10 Klemmenbelegung Interne 24 V-Spannung Spannungsversorgung +24 V Spannungsversorgung -24 V Belegung: Funktionserde Die Beschriftung des Klemmenblocks ist so gewählt, dass sie sowohl für 24 V-Ausfüh- rungen (+ und -) als auch für die anderen Geräte-Ausführungen (L und N) gilt.
  • Seite 23 Liquiline System CA80HA Elektrischer Anschluss Das Kabel durch die Kabelverschraubung führen. Nur bei Bestellausführungen mit G- oder NPT-Verschraubungen: Die bereits montierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G- oder NPT-Kabelverschraubungen austauschen. Die Schlauchdurchführungen M32 sind davon nicht betroffen. Bei der Installation die Vorgaben für Schutzerdung einhalten.
  • Seite 24 Elektrischer Anschluss Liquiline System CA80HA Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel) A0044089 A0044090 A0044091  12 Konfektioniertes Kabel  13 Kabel einlegen  14 Schraube festziehen (2 Nm) Außenschirm (frei gelegt) Kabelschelle für Schlauch- Kabeladern mit Endhülsen heizung Kabelmantel (Isolierung) Schirmschelle für Memo-...

  • Seite 25: Schutzart Sicherstellen

    Liquiline System CA80HA Elektrischer Anschluss Das Kabel im Gehäuse so verlegen, dass der freigelegte Kabelschirm in eine der Kabel- schellen passt und die Kabeladern sich leicht bis zu den Steckklemmen verlegen lassen. Die Kabelschelle aufschrauben und das Kabel einklemmen. Anschließend Schraube der Kabelschelle wieder festziehen.

  • Seite 26: Anschlusskontrolle

    Bedienungsmöglichkeiten Liquiline System CA80HA Anschlusskontrolle WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet! Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung. ‣ Das Gerät nur dann in Betrieb nehmen, wenn alle nachfolgenden Fragen mit ja beantwor- tet werden können.

  • Seite 27: Inbetriebnahme

    Liquiline System CA80HA Inbetriebnahme Inbetriebnahme Vor dem Anlegen der Versorgungsspannung Bei niedrigen Temperaturen kommt es designbedingt bei der Inbetriebnahme des Geräts zu hohen Einschaltströmen. Der auf dem Typenschild angegebene Leistungswert bezieht sich auf die Leistungsaufnahme bei einer Inbetriebnahme bei 5 °C (41 °F) nach einer Minute Betriebs- zeit.
  • Seite 28 Innenseite der Tür des Analysators. ‣ Verschlauchung ausschließlich gemäß diesem Plan vornehmen. A0041298  18 Verschlauchungsplan optional dilution A0034793  19 Liquiline System CA80HA, Einkanalgerät Standard 1 Probe Reagenz RK 2, 3, 7 Spritzen Ablauf Ablauf Küvette Probenvorlage Photometer/Messzelle Reiniger T-Stück...
  • Seite 29 Liquiline System CA80HA Inbetriebnahme optional dilution A0034794  20 Liquiline System CA80HA, Zweikanalgerät Standard 1 Probe Reagenz RK 2, 3, 7 Spritzen Ablauf Ablauf Küvette Probenvorlage Photometer/Messzelle Reiniger T-Stück Endress+Hauser...

  • Seite 30: Installations- Und Funktionskontrolle

    Inbetriebnahme Liquiline System CA80HA optional dilution A0034795  21 Liquiline System CA80HA, Selbstansauger Standard 1 Probe Reagenz RK 2, 3, 7 Spritzen Ablauf Ablauf Küvette Reiniger Photometer/Messzelle T-Stück 7.1.3 Probeneingangsschlauch anschließen Bauseits eine stetige und ausreichende Probenmenge gewährleisten. Die flüssigkeitsführenden Schläuche der Probenzufuhr anschließen.

  • Seite 31: Messgerät Einschalten

    Liquiline System CA80HA Inbetriebnahme WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet. Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung. ‣ Das Gerät nur dann in Betrieb nehmen, wenn Sie alle nachfolgenden Fragen mit ja beant- worten können.
  • Seite 32 Inbetriebnahme Liquiline System CA80HA • Gerätebezeichnung Eine beliebige Bezeichnung für Ihr Gerät (max. 32 Zeichen) vergeben. • Datum stellen Falls nötig, das eingestellte Datum korrigieren. • Uhrzeit stellen Falls nötig, die eingestellte Uhrzeit korrigieren. Flaschen einsetzen und im Menü die verwendeten Flaschen aktivieren: Flaschen ein- setzen/Flaschenauswahl.
  • Seite 36 *71509918* 71509918 www.addresses.endress.com...
