Liquiline System CA80HA

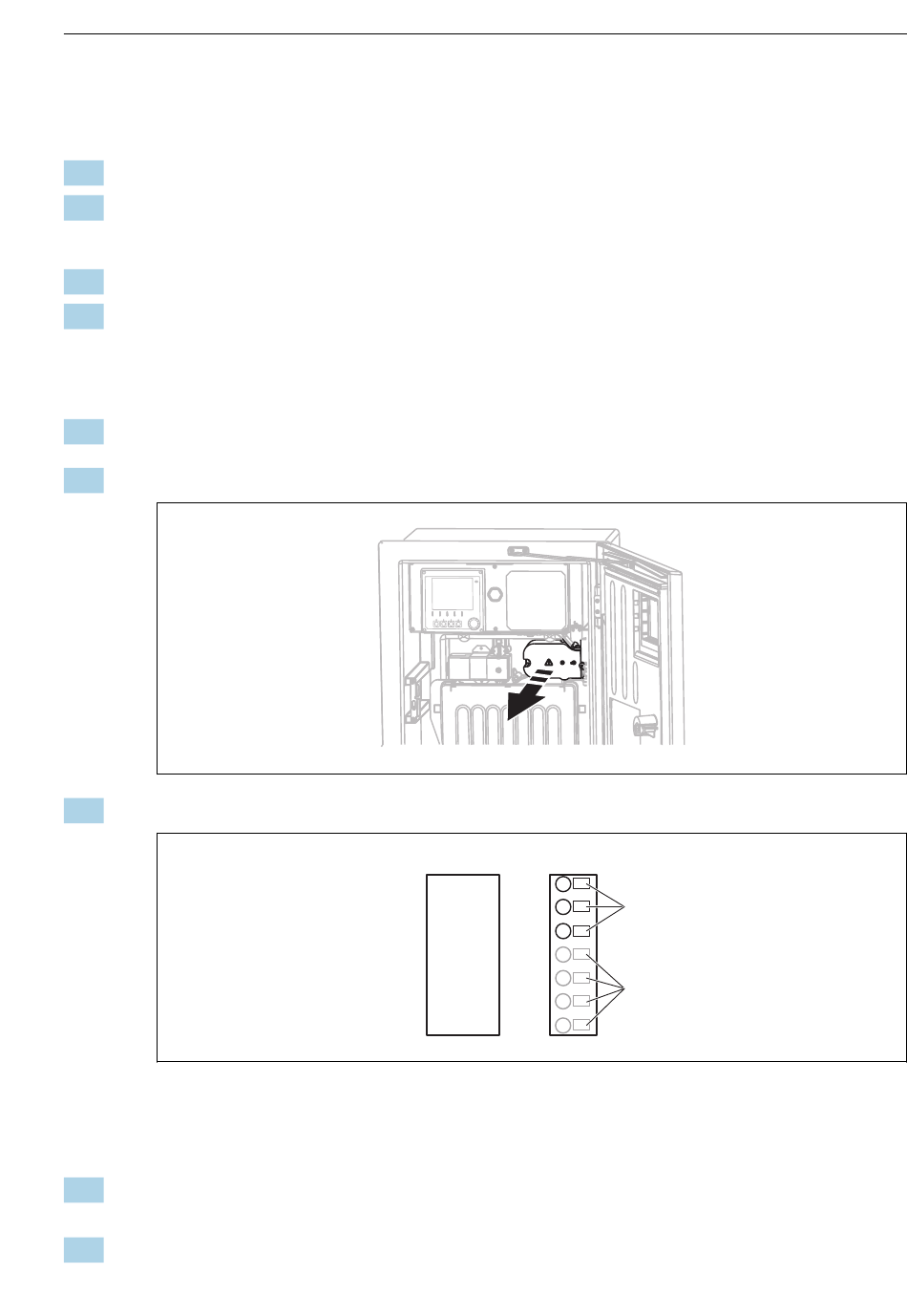

6.3 Probenvorbereitung anschließen
6.3.1 Anschluss des optionalen Reinigungsventils von Liquiline System CAT810
1. Den Netzstecker ziehen.
2. Um die Trägerplatte nach vorne zu klappen, wie im Kapitel "Kabel verlegen" beschrieben
vorgehen.
3. Das Kabel durch die Kabelverschraubung führen.
4. Nur bei Bestellausführungen mit G- oder NPT-Verschraubungen:
Die bereits montierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G-
oder NPT-Kabelverschraubungen austauschen. Die Schlauchdurchführungen M32 sind
davon nicht betroffen.
5. Bei der Installation die Vorgaben für Schutzerdung einhalten.
6. Die Schutzabdeckung in der rechten oberen Ecke entfernen.

7. Das Reinigungsventil an den folgenden Steckklemmen anschließen:

 22 Anschluss Liquiline System CAT810
1 Liquiline System CAT810, 100 ... 120 V/200 ... 240 V AC
2 Werden nicht verwendet
8. Die Schutzabdeckung nach dem Anschluss befestigen. Darauf achten, dass keine Kabel
oder Schläuche eingeklemmt sind.
9. Die Trägerplatte mit den 6 Schrauben nach dem Anschluss befestigen.
Endress+Hauser
SP1
BK N
BK
L
GN/YE PE
GY 86
PK
85
GN 97
YE 98
Elektrischer Anschluss
1
2
A0044866
A0028926
