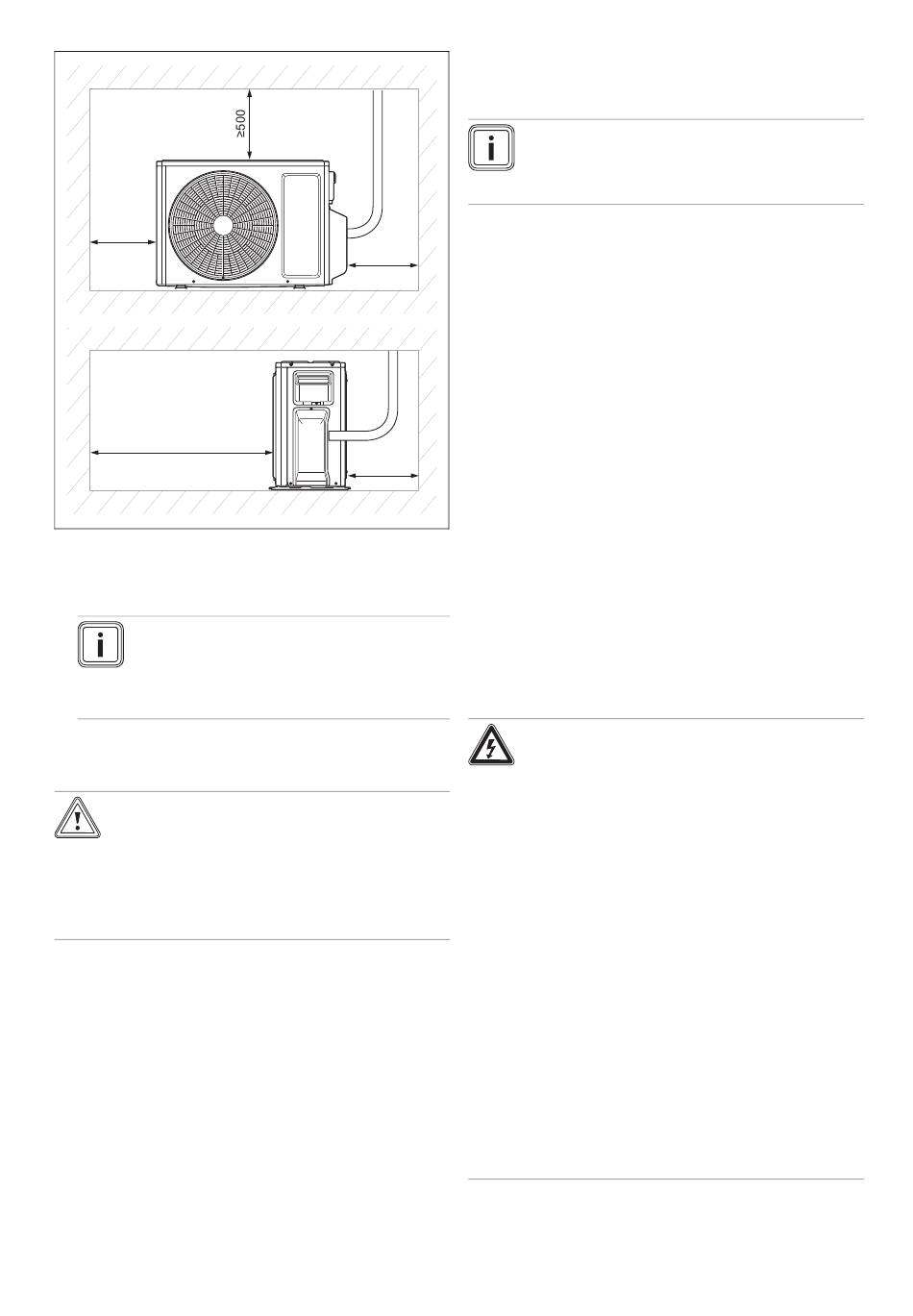

4.3 Distances minimales
≥300
≥2000
▶
Installez et positionnez correctement le produit conformé-
ment à la réglementation et en respectant les distances
minimales qui figurent sur le plan.
Remarque
Prévoyez suffisamment de place pour pouvoir
accéder aisément aux vannes d'arrêt situées
sur le côté de l'unité. Nous recommandons
une distance minimale de 500 mm.
4.4 Sélectionner le local d'installation de l'unité
extérieure
Attention !
Dommages matériels
Risques de défaillances ou de dysfonctionne-
ments.
▶
Conformez-vous bien aux distances mini-
males lors du montage.
1. L'unité extérieure doit être montée au moins à 30 mm
du sol, de façon à pouvoir faire cheminer le raccorde-
ment de drainage en dessous.
2. Si l'unité est montée à la verticale sur le sol, assurez-
vous que le sol est suffisamment résistant pour suppor-
ter son poids.
3. Si l'unité doit être montée en façade, assurez-vous que
le mur et les supports sont suffisamment résistants
pour supporter son poids.
92
5 Installation
5.1 Installation hydraulique
5.1.1 Raccorder les tuyaux de fluide frigorigène
Remarque
L'installation est plus simple quand on commence
par brancher le tube de gaz. Le tube de gaz est le
plus gros.
▶
Montez l'unité extérieure à l'endroit prévu.
▶
Retirez les bouchons de protection des raccords de fluide
≥500
frigorigène de l'unité extérieure.
▶
Cintrez le tube avec précaution et orientez-le vers l'unité
extérieure.
▶
Découpez les canalisations en veillant à laisser suffisam-
ment de longueur pour pouvoir les relier aux raccords de
l'unité extérieure.
▶
Mettez les raccords en place, puis bordez-les une fois
qu'ils sont montés sur le tube de fluide frigorigène.
▶
Reliez les tubes de fluide frigorigène aux raccordements
correspondants de l'unité extérieure.
▶
Isolez les tubes de fluide frigorigène un par un conformé-
≥300
ment à la réglementation. Veillez à recouvrir les points
de séparation des isolants de ruban isolant. Vous pouvez
aussi utiliser un matériau homologué dans le domaine
des systèmes frigorifiques pour isoler les tubes de fluide
frigorigène exposés.
5.1.2 Raccorder les tubes de fluide frigorigène à
l'unité intérieure
▶
Raccordez les tubes de fluide frigorigène à l'unité inté-
rieure (→ notice d'installation de l'unité intérieure).
5.2 Installation électrique
Danger !
Danger de mort par électrocution
Si vous touchez les composants conduc-
teurs, vous vous exposez à une électrocu-
tion mortelle.
▶
▶
▶
▶
▶
▶
▶
Débranchez la fiche de secteur. Vous
pouvez aussi mettre le produit hors ten-
sion (séparateur avec un intervalle de
coupure d'au moins 3 mm, par ex. fusible
ou interrupteur).
Sécurisez l'appareil pour éviter toute re-
mise sous tension.
Attendez au moins 30 min pour que les
condensateurs se déchargent.
Vérifiez que le système est bien hors ten-
sion.
Reliez la phase à la terre.
Court-circuitez la phase et le conducteur
neutre.
Couvrez ou enfermez les pièces sous
tension situées à proximité.
