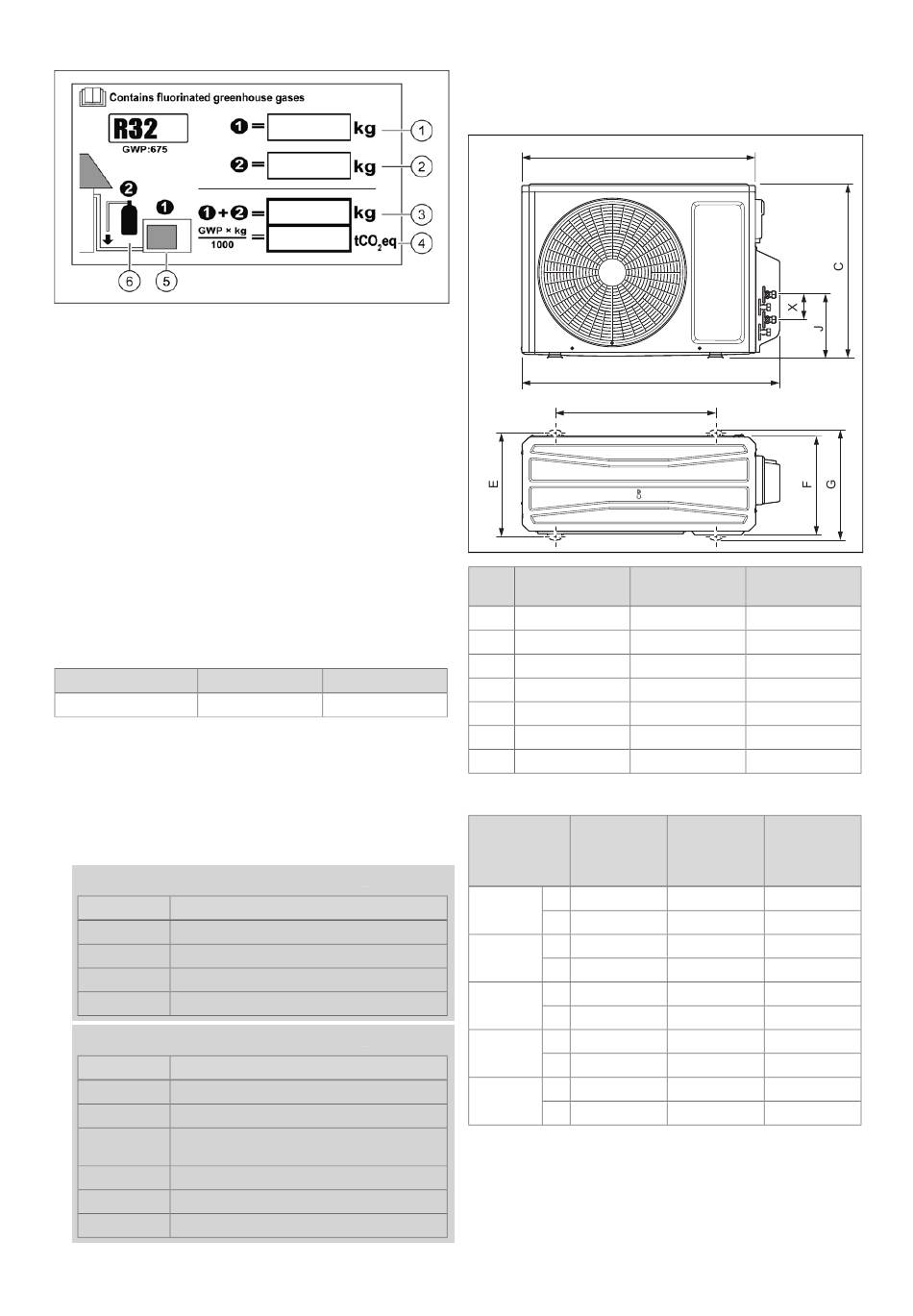

3.5.3 Preencha a etiqueta relativa ao nível de
agente refrigerante
1 Enchimento de agente
refrigerante de fábrica
na unidade: ver a chapa
de caraterísticas da
unidade.
2 Quantidade de enchi-
mento de agente refri-
gerante adicional (en-
chido no local).
3 Quantidade de enchi-
mento de agente refri-
gerante total.
3.6 Faixas de temperatura permitidas para o
serviço
A potência de arrefecimento/potência de aquecimento da
unidade interior varia consoante a temperatura ambiente da
unidade exterior.
Arrefecimento
−15 ... 43 ℃
Unidade exterior
4 Instalação
4.1 Verificar o material fornecido
▶
Verifique se o volume de fornecimento se encontra com-
pleto e intacto.
Validade: VAM1-040A2NO OU VAM1-050A2NO
Número Descrição
1 Unidade exterior
1 Curva para esvaziamento
1 Saco para a documentação
1 Saco com elementos
Validade: VAM1-070A3NO OU VAM1-080A4NO OU VAM1-120A5NO
Número Descrição
1 Unidade exterior
1 Curva para esvaziamento
3 - 4 Tampa de drenagem (específica tipo de
construção)
1 Saco para a documentação
1 Saco com elementos
2 - 8 Adaptador (específico tipo de construção)
194
4 Emissões de gases
com efeito de estufa da
quantidade de enchi-
mento de agente refri-
gerante total expressa
em toneladas de equi-
valente de CO₂ (arre-
dondado a 2 casas de-
cimais).
5 Unidade exterior.
6 Garrafa de agente
refrigerante e chave
para o enchimento.
Aquecimento
−15 ... 24 ℃
4.2 Dimensões
Todas as dimensões nas figuras estão indicadas em milíme-
tros (mm).
4.2.1 Dimensões da unidade exterior
A
D
VAM1-040A2NO VAM1-070A3NO
VAM1-050A2NO VAM1-080A4NO
A 745
B 822
C 550
D 512
E 332
F 300
G 352
Dimensões das válvulas
Grupo de VAM1-
válvulas 040A2NO
(de baixo VAM1-
para cima) 050A2NO
J 121,6
Grupo 1
X 40
J 201,5
Grupo 2
X 40
J
Grupo 3
X
J
Grupo 4
X
J
Grupo 5
X
Manual de instalação e manutenção 8000011820_02
B
VAM1-120A5NO
889 943
964 1020
660 826
570 635
371 396
340 369
402 427
VAM1-
070A3NO VAM1-
VAM1- 120A5NO
080A4NO
129,3 142,6
40 40
209,3 222,6
40 40
289,3 302,6
40 40
369,3 382,6
40 40
462,6
40
