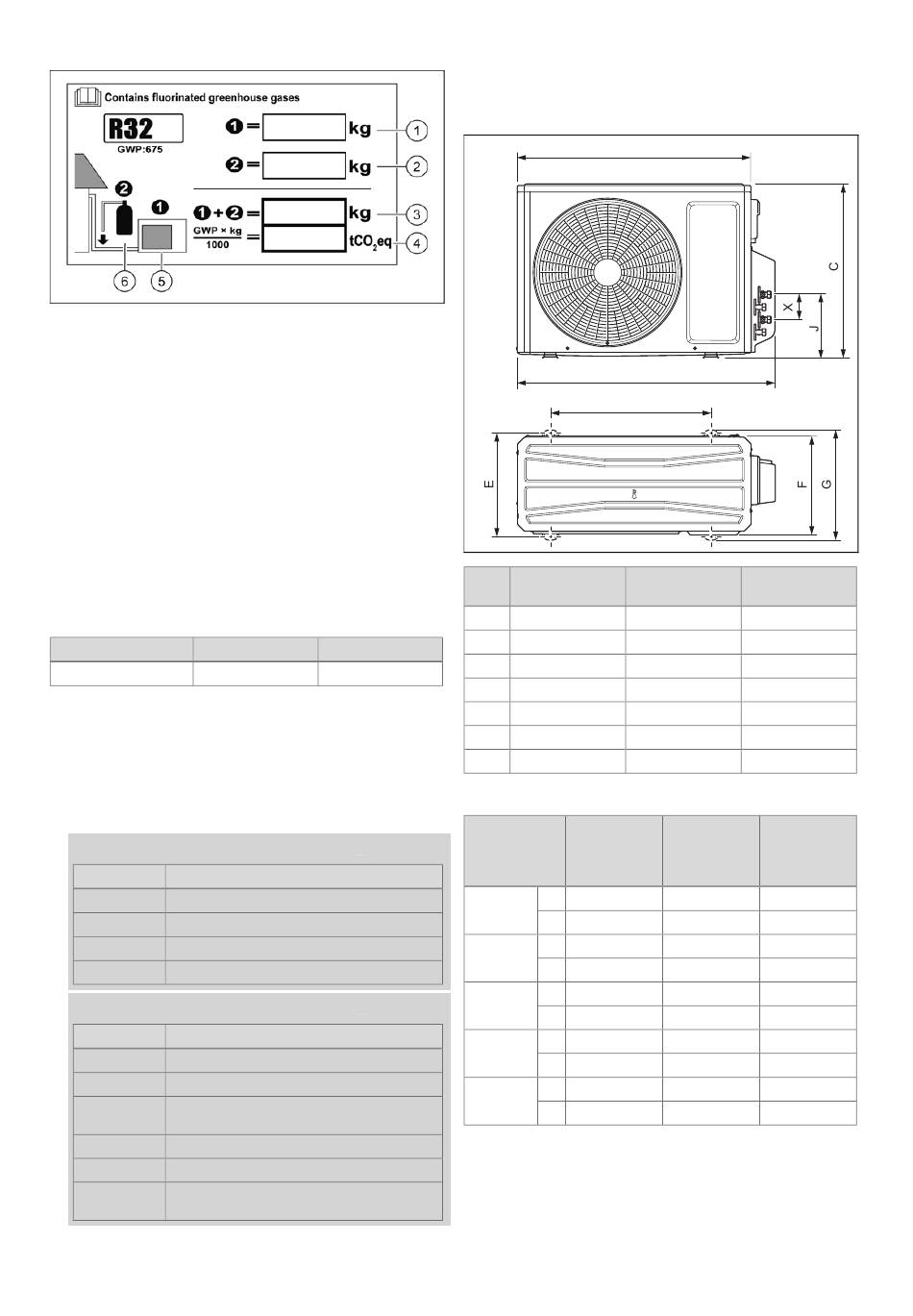

3.5.3 Complétez l'étiquette de niveau de fluide
frigorigène
1 Charge de fluide frigori-
gène d'usine de l'unité
: voir la plaque signalé-
tique de l'unité.
2 Quantité de fluide frigo-
rigène supplémentaire
(appoint effectué sur
place).
3 Quantité totale de fluide
frigorigène.
3.6 Plages de températures admissibles pour le
fonctionnement
La puissance de rafraîchissement/puissance utile de l'unité
intérieure varie en fonction de la température ambiante de
l'unité extérieure.
Rafraîchissement
−15 ... 43 ℃
Unité extérieure
4 Montage
4.1 Contrôle du contenu de la livraison
▶
Vérifiez que rien ne manque et qu'aucun élément n'est
endommagé.
Validité: VAM1-040A2NO OU VAM1-050A2NO
Numéro Description
1 Unité extérieure
1 Coude de vidange
1 Pochette de documentation
1 Pochette d'éléments de petite taille
Validité: VAM1-070A3NO OU VAM1-080A4NO OU VAM1-120A5NO
Numéro Description
1 Unité extérieure
1 Coude de vidange
3 - 4 Couvercle d'évacuation (spécifique au type
de construction)
1 Pochette de documentation
1 Pochette d'éléments de petite taille
2 - 8 Adaptateur (spécifique au type de construc-
tion)
8000011820_02 Notice d'installation et de maintenance
4 Émissions de gaz à ef-
fet de serre correspon-
dant à la quantité totale
de fluide frigorigène in-
diquées en tonnes équi-
valent CO₂ (arrondies
au centième près).
5 Unité extérieure.
6 Bouteille de fluide frigo-
rigène et clé de remplis-
sage.
Chauffage
−15 ... 24 ℃
4.2 Dimensions
Toutes les dimensions des illustrations sont exprimées en
millimètres (mm).
4.2.1 Dimensions de l'unité extérieure
A
D
VAM1-040A2NO VAM1-070A3NO
VAM1-050A2NO VAM1-080A4NO
A 745
B 822
C 550
D 512
E 332
F 300
G 352
Dimensions des vannes
Groupe VAM1-
vannes 040A2NO
(de bas en VAM1-
haut) 050A2NO
J 121,6
Groupe 1
X 40
J 201,5
Groupe 2
X 40
J
Groupe 3
X
J
Groupe 4
X
J
Groupe 5
X
B
VAM1-120A5NO
889 943
964 1020
660 826
570 635
371 396
340 369
402 427
VAM1-
070A3NO VAM1-
VAM1- 120A5NO
080A4NO
129,3 142,6
40 40
209,3 222,6
40 40
289,3 302,6
40 40
369,3 382,6
40 40
462,6
40
