6.2 Realizzazione della pressione negativa
nell'impianto
U I D
L I Q
C
S
G A
C
U I D
L I Q
B
S
G A
B
1
U I D
L I Q
A
S
G A
A

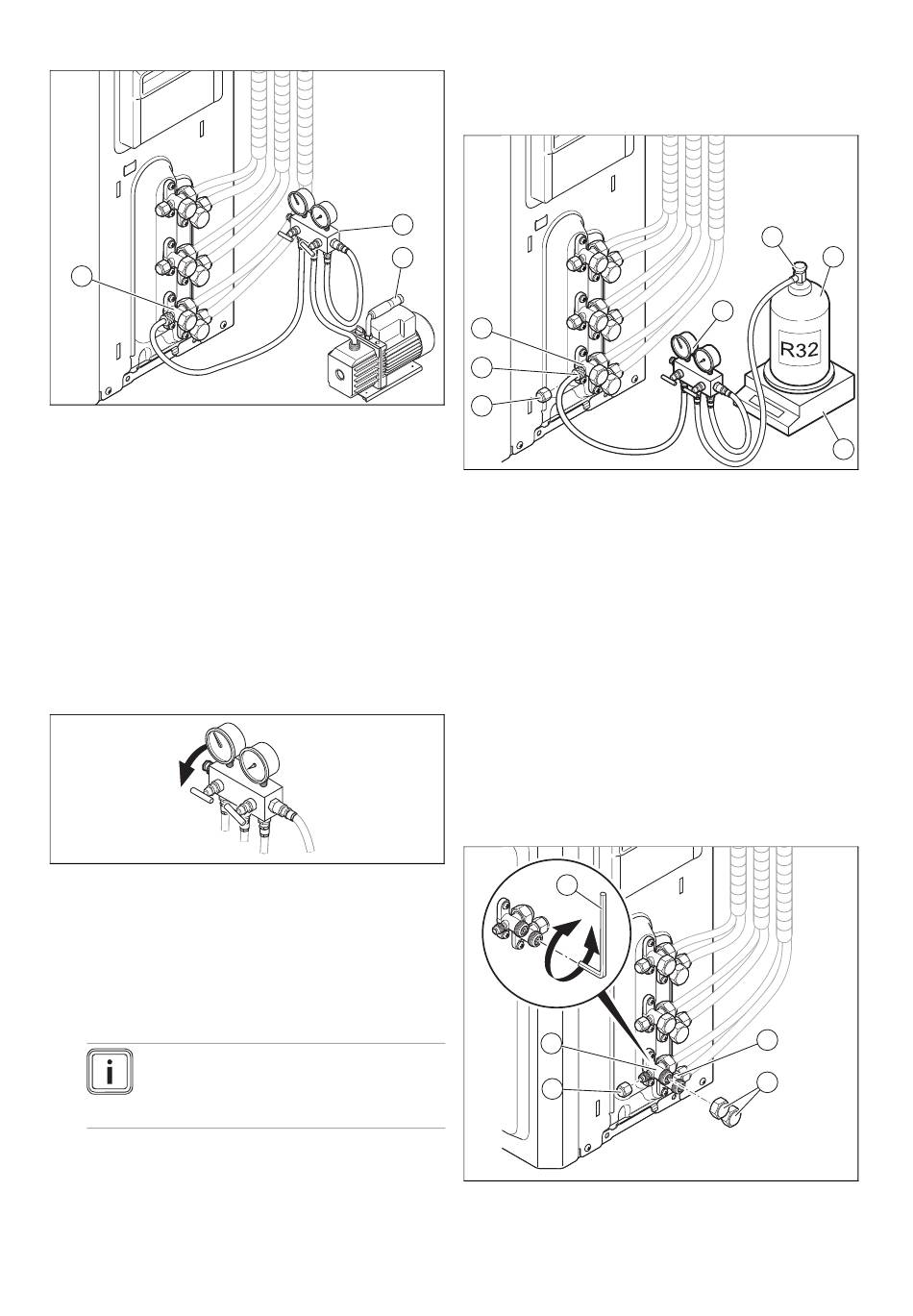

1. Collegare un manometro (2) alla valvola (1) del tubo di
aspirazione.
2. Collegare la pompa del vuoto (3) al raccordo di assi-
stenza del manometro.
3. Accertarsi che le valvole del manometro siano chiuse.
4. Mettere in funzione la pompa del vuoto e aprire la val-
vola "Low" (valvola di bassa pressione) del manome-
tro.
5. Accertarsi che la valvola "High" (valvola di alta pressio-
ne) sia chiusa.
6. Far girare la pompa del vuoto almeno 30 minuti (in fun-
zione delle dimensioni dell'impianto) per poter effettua-
re lo svuotamento.
7. Controllare l'ago indicatore del manometro di bassa
pressione: questo deve indicare -0,1 MPa (-76 cmHg).
8. Chiudere la valvola "Low" del manometro e la valvola
di depressione.
9. Controllare l'ago indicatore del manometro di bassa
pressione dopo circa 10-15 minuti: la pressione non
dovrebbe aumentare. Se la pressione aumenta, signifi-
ca che sono presenti perdite nel sistema. In tal caso ri-
petere il processo descritto nella sezione Controllo del-
la tenuta (→ Capitolo 6.1).
Avvertenza
Non passare all'operazione successiva fin-
ché non si genera una depressione regolare
nell'impianto.
8000011820_02 Istruzioni per l'installazione e la manutenzione
6.3 Rabbocco di refrigerante supplementare
1. Rilevare la lunghezza singola della tubazione del refri-
gerante.
2. Calcolare la quantità necessaria di refrigerante supple-
mentare (istruzioni per l'installazione dell'unità interna).
2
3 S
G A
C
S
G A
B
3
S
2
G A
A
1
3. Staccare il tappo (1) della valvola e collegare un mano-
metro (4) alla valvola (3) del tubo di aspirazione (2).
4. Lasciare chiusa la valvola di intercettazione.
5. Collegare una bombola di refrigerante (R32) (6) al lato
di alta pressione del manometro.
6. Aprire la valvola di intercettazione (5) della bombola di
refrigerante.
7. Aprire il rubinetto di intercettazione del manometro.
◁
I tubi flessibili collegati si riempiono di refrigerante.
8. Posare la bombola di refrigerante su una bilancia (7).
9. Aprire la valvola.
10. Rabboccare il refrigerante supplementare.
–
20 g di refrigerante per ogni metro in più di tubazio-
ne del refrigerante
11. Chiudere le valvole di intercettazione della bombola di
refrigerante e del manometro.
6.4 Messa in funzione dell'impianto
4
2
1
1. Staccare i tappi (1) e (5), aprire le valvole (2) e (3) ruo-
tando la chiave a brugola (4) di 90° in senso antiorario
U I D
L I Q
C
U I D
L I Q
B
4
U I D
L I Q
A
U I D
L I Q
C
S
G A
C
U I D
L I Q
B
S
G A
B
3
U I D
L I Q
A
S
G A
A
5
5
6
7
