Vaillant climaVAIR multi VAM1-040A2NO Installations- Und Wartungsanleitung Seite 156

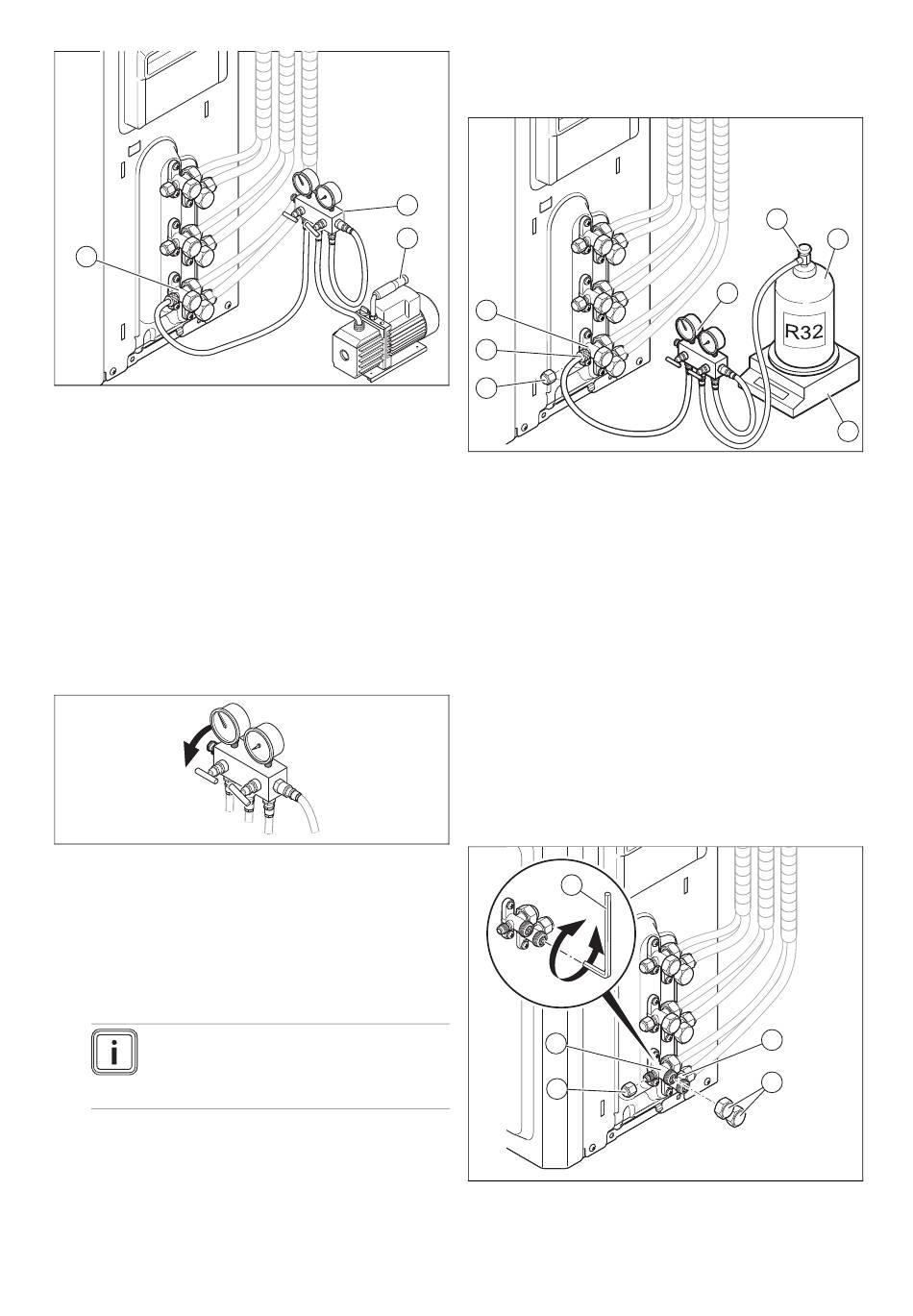

6.2 Onderdruk in het systeem activeren
U I D
L I Q
C
S
G A
C
U I D
L I Q
B
S
G A
B
1
U I D
L I Q
A
S
G A
A
1. Sluit een manometer (2) aan op de klep (1) van de
aanzuigbuis.
2. Verbind de vacuümpomp (3) met de serviceaansluiting
van de manometer.
3. Controleer of de kleppen van de manometer gesloten
zijn.
4. Stel de vacuümpomp in bedrijf en open de klep "Low"
(de lagedrukklep) van de manometer.
5. Zorg ervoor dat de klep "High" (hogedrukklep) gesloten
is.
6. Laat de vacuümpomp minstens 30 minuten lopen (af-
hankelijk van de grootte van de installatie), zodat het
leegmaken kan worden uitgevoerd.
7. Controleer de indicatienaald van de lagedrukmanome-
ter: deze moet -0,1 MPa (-76 cmHg) weergeven.
8. Sluit de "Low" klep van de manometer en de onder-
drukklep.
9. Controleer de indicatienaald van de lagedrukmano-
meter na ca. 10-15 minuten: de druk mag hierbij niet
stijgen. Als de druk stijgt, zijn lekkages in het systeem
voorhanden. In dit geval herhaalt u het in paragraaf
dichtheidscontrole (→ Hoofdstuk 6.1) beschreven pro-
ces.
Aanwijzing
Ga niet tot de volgende stap over, zolang de
correcte onderdruk in de installatie niet tot
stand is gebracht.
156
6.3 Bijkomend koudemiddel vullen
1. Bepaal de enkele lengte van de koudemiddelleiding.
2. Bereken de benodigde hoeveelheid extra koudemiddel
(→ installatiehandleiding binnenunit).
2
3
S
G A
C
S
G A
B
3
S
2
G A
A
1
3. Maak de stop (1) van de afsluitklep los en sluit een ma-
nometer (4) aan op de afsluitklep (3) van de aanzuig-
buis (2).
4. Laat de afsluitklep gesloten.
5. Sluit een koudemiddelfles (R32) (6) op de hogedrukzij-
de van de manometer aan.
6. Open de afsluitklep (5) van de koudemiddelfles.
7. Open de afsluitkranen van de manometer.
◁
De aangesloten slangen worden met koudemiddel
gevuld.
8. Plaats de koudemiddelfles op een weegschaal (7).
9. Open de afsluitklep.
10. Vul bijkomend koudemiddel.
–
20 g koudemiddel per extra meter koudemiddellei-
ding
11. Sluit de afsluitkleppen van de koudemiddelfles en de
manometer.
6.4 Installatie in gebruik nemen
4
2
1
1. Maak de stoppen (1) en (5) los en open de kleppen (2)
en (3). Draai daarvoor de zeskantsleutel (4) 90º links-
Installatie- en onderhoudshandleiding 8000011820_02
U I D
L I Q
C
U I D
L I Q
B
4
U I D
L I Q
A
U I D
L I Q
C
S
G A
C
U I D
L I Q
B
S
G A
B
3
U I D
L I Q
A
S
G A
A
5
5
6
7
