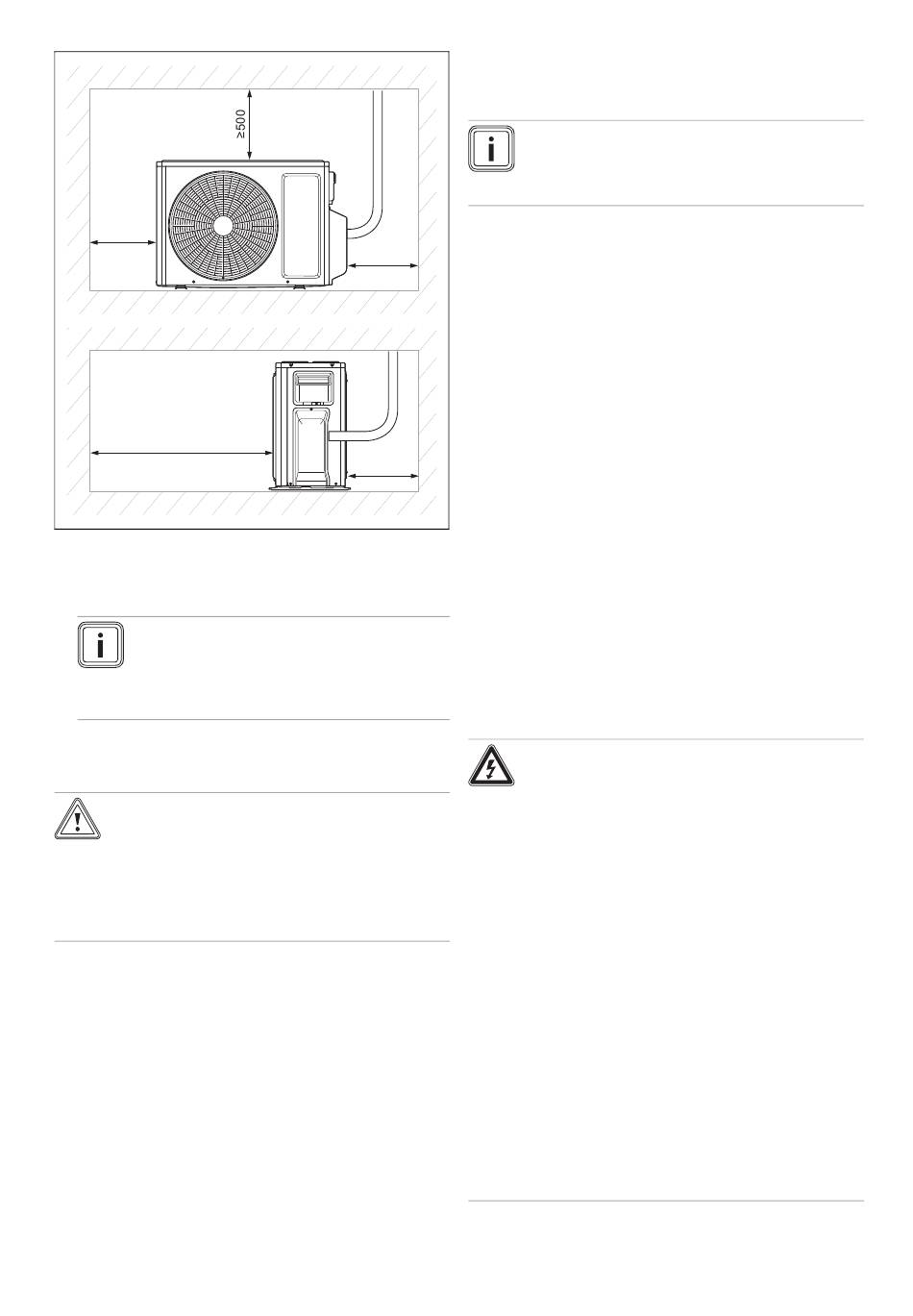

4.3 Najmniejsze odległości
≥300
≥2000
▶
Zainstalować i ustawić produkt prawidłowo oraz prze-
strzegać przy tym najmniejszych odległości podanych na
planie.
Wskazówka
Zapewnić dostateczną ilość przestrzeni, aby
łatwo dostać się do zaworów serwisowych
z boku jednostki. Zalecana jest najmniejsza
odległość 500 mm.
4.4 Wybór miejsca ustawienia jednostki
zewnętrznej
Ostrożnie!
Uszkodzenia materiałów
Niebezpieczeństwo usterek eksploatacyjnych
lub zakłóceń działania.
▶
Podczas montażu przestrzegać najmniej-
szych odległości.
1. Jednostkę zewnętrzną należy montować w najmniej-
szej odległości 30 mm od podłogi, aby poprowadzić na
dole przyłącze usuwania wody.
2. Jeżeli jednostka jest montowana na podłodze w pio-
nie, należy się upewnić, że podłoga ma wymaganą no-
śność.
3. Jeżeli jednostka jest montowana na fasadzie, należy
się upewnić, że ściana oraz dźwigary mają odpowied-
nią nośność.
174
5 Instalacja
5.1 Podłączenie hydrauliczne
5.1.1 Podłączanie rur czynnika chłodniczego
Wskazówka
Instalowanie jest łatwiejsze, jeżeli najpierw podłą-
czona zostanie rura gazowa. Rura gazowa jest ru-
rą grubszą.
▶
Zamontować jednostkę zewnętrzną w wyznaczonym
miejscu.
≥500
▶
Zdjąć zatyczki ochronne z przyłączy czynnika chłodnicze-
go na jednostce zewnętrznej.
▶
Zagiąć zainstalowaną rurę ostrożnie w kierunku jednostki
zewnętrznej.
▶
Odciąć przewody rurowe tak, aby pozostał fragment o
dostatecznej długości, umożliwiający podłączenie do
przyłączy jednostki zewnętrznej.
▶
Włożyć przyłącza i przeciągnąć zawinięcie przy zainsta-
lowanej rurze czynnika chłodniczego.
▶
Połączyć rury czynnika chłodniczego z odpowiednimi
przyłączami na jednostce zewnętrznej.
≥300
▶
Odizolować rury czynnika chłodniczego pojedynczo i pra-
widłowo. Zasłonić przy tym poszczególne miejsca po-
działu izolacji za pomocą taśmy izolacyjnej oraz odizolo-
wać niezabezpieczoną rurę czynnika chłodniczego odpo-
wiednim materiałem, stosowanym w układach chłodze-
nia.
5.1.2 Podłączanie rur czynnika chłodniczego do
jednostki wewnętrznej
▶
Podłączyć rury czynnika chłodniczego do jednostki we-
wnętrznej (→ instrukcja instalacji jednostki wewnętrznej).
5.2 Instalacja elektryczna
Niebezpieczeństwo!
Niebezpieczeństwo porażenia prądem
W przypadku dotknięcia komponentów bę-
dących pod napięciem występuje zagrożenie
życia wskutek porażenia prądem elektrycz-
nym.
▶
▶
▶
▶
▶
▶
▶
Wyjąć wtyczkę sieciową. Alternatywnie
należy odłączyć produkt od napięcia (u-
rządzenie oddzielające z otworem styko-
wym minimum 3 mm, np. bezpiecznik lub
przełącznik mocy).
Zabezpieczyć przed ponownym włącze-
niem.
Odczekać co najmniej 30 minut, aż rozła-
dują się kondensatory.
Sprawdzić skuteczność odłączenia od
napięcia.
Połączyć fazę z ziemią.
Zewrzeć fazę w przewodem zerowym.
Zakryć lub ogrodzić sąsiednie części bę-
dące pod napięciem elektrycznym.
