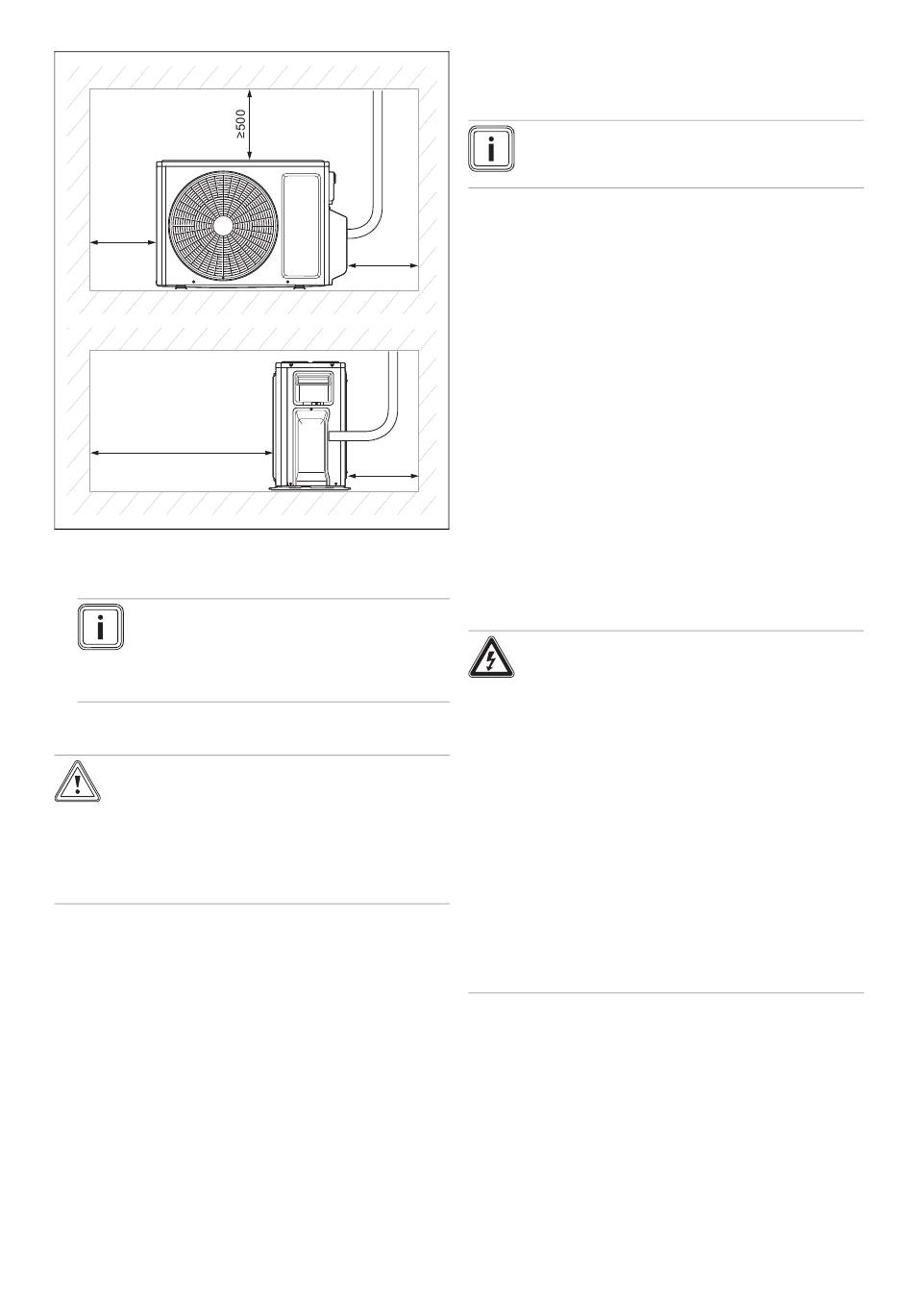

4.3 Minimální vzdálenosti
≥300
≥2000
▶
Výrobek správně nainstalujte a umístěte a dodržujte při-
tom minimální vzdálenosti uvedené v plánu.
Pokyn
Naplánujte dostatek prostoru, aby byly uza-
vírací ventily z boku na jednotce dobře pří-
stupné. Doporučujeme minimální vzdálenost
500 mm.
4.4 Zvolení místa montáže pro venkovní jednotku
Pozor!
Materiální škody
Nebezpečí provozních poruch nebo nespráv-
ných funkcí.
▶
Při montáži dodržujte minimální vzdále-
nosti.
1. Venkovní jednotka musí být namontovaná v minimální
vzdálenosti 30 mm od země, aby bylo možné vést dole
drenážní přípojku.
2. Pokud bude jednotka namontovaná na zemi na stojato,
zajistěte, aby měla země potřebnou nosnost.
3. Pokud bude jednotka namontovaná na fasádě, zajistě-
te, aby měly zeď a držáky potřebnou nosnost.
10
5 Instalace
5.1 Hydraulická instalace
5.1.1 Připojení chladicích trubek
Pokyn
Instalace je jednodušší, když se nejprve připojí
plynová trubka. Plynová trubka je silnější trubka.
▶
Namontujte venkovní jednotku na určené místo.
▶
Odstraňte ochranné zátky z přípojek chladicího média
u venkovní jednotky.
≥500
▶
Opatrně ohněte nainstalovanou trubku směrem k venkov-
ní jednotce.
▶
Uřízněte potrubí tak, aby zůstal dostatečně dlouhý kus
pro spojení s přípojkami venkovní jednotky.
▶
Nasaďte přípojky a proveďte lemování nainstalované
chladicí trubky.
▶
Spojte chladicí trubky s příslušnými přípojkami u venkov-
ní jednotky.
▶
Řádně zaizolujte jednotlivé chladicí trubky. Přitom za-
kryjte případná dělicí místa izolací s izolační páskou ne-
bo zaizolujte nechráněnou chladicí trubku odpovídajícím
≥300
materiálem, který se používá v chladicích systémech.
5.1.2 Připojení chladicích trubek k vnitřní jednotce
▶
Připojte chladicí trubky k vnitřní jednotce (→ návod k in-
stalaci vnitřní jednotky).
5.2 Elektrická instalace
Nebezpečí!
Nebezpečí úrazu elektrickým proudem
Při dotyku součástí pod napětím hrozí nebez-
pečí úrazu elektrickým proudem.
▶
▶
▶
▶
▶
▶
▶
▶
Elektroinstalaci smí provádět pouze specializovaný elek-
trikář.
5.2.1 Přerušení přívodu proudu
▶
Před zapojováním elektrických přípojek přerušte přívod
proudu.
Vytáhněte síťovou zástrčku. Nebo odpojte
výrobek od napětí (odpojovací zařízení
se vzdáleností kontaktů nejméně 3 mm,
např. pojistka nebo výkonový spínač).
Zajistěte výrobek před opětovným zapnu-
tím.
Vyčkejte nejméně 30 minut, dokud se
nevybijí kondenzátory.
Zkontrolujte nepřítomnost napětí.
Propojte fázi a kostru.
Zkratujte fázový a nulový vodič.
Zakryjte sousedící díly pod napětím.
