2 Megjegyzések a dokumentációhoz
2.1 Tartsa be a jelen útmutatóhoz kapcsolódó
dokumentumokban foglaltakat
▶
Feltétlenül tartson be minden, a rendszer részegységei-
hez tartozó üzemeltetési és szerelési útmutatót.
2.2 A dokumentumok megőrzése
▶
Jelen útmutatót, valamint az összes, vele együtt érvé-
nyes dokumentumot adja át a rendszer üzemeltetőjének.
2.3 Az útmutató érvényessége
Ez az útmutató kizárólag az alábbi termékekre érvényes:
Termék – cikkszám
VAM1-040A2NO kültéri egység
VAM1-050A2NO kültéri egység
VAM1-070A3NO kültéri egység
VAM1-080A4NO kültéri egység
VAM1-120A5NO kültéri egység

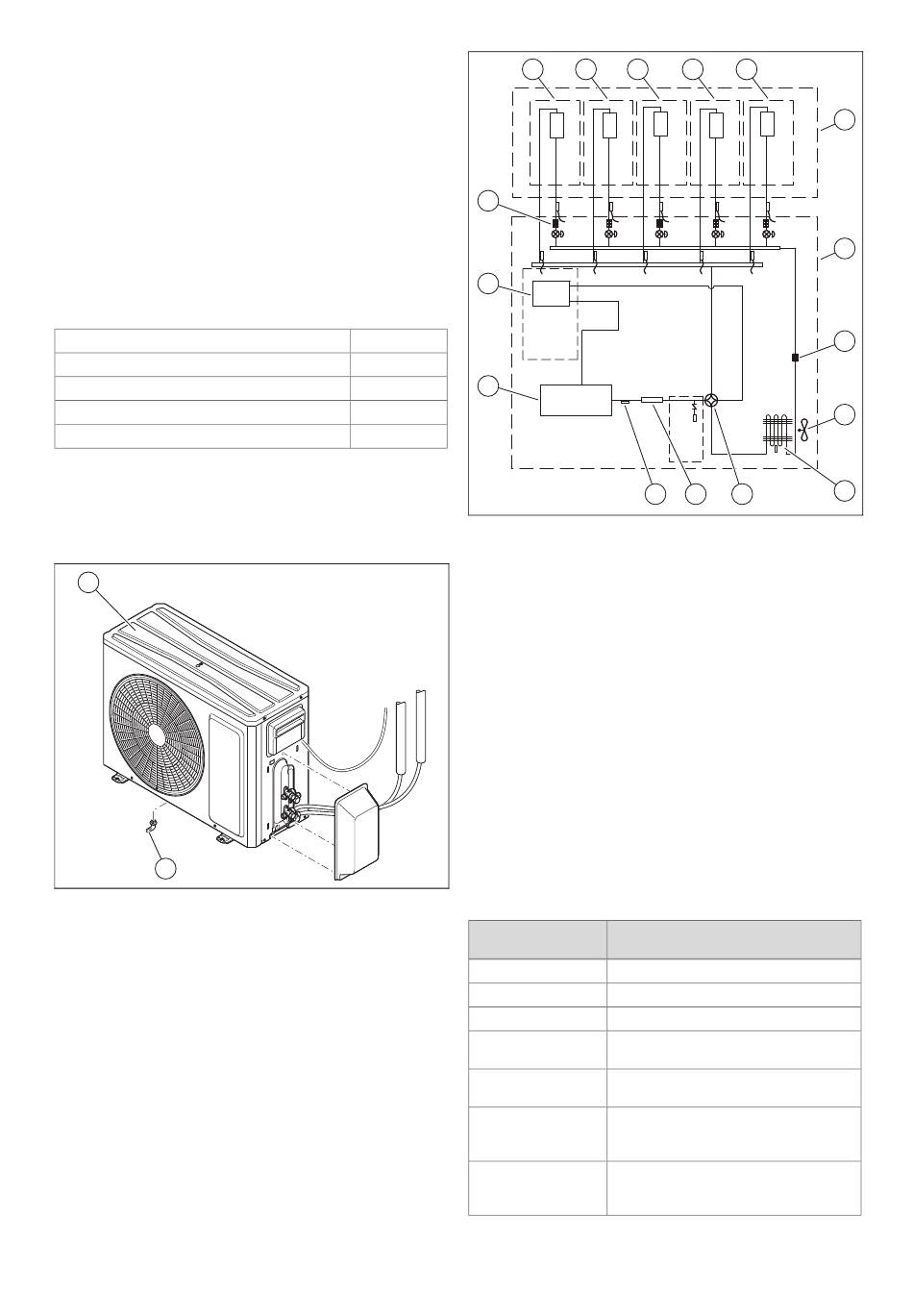

3 A termék leírása
3.1 A termék felépítése
1
2
1 Külső egység
110
8000010723
8000010717
8000010724
8000010719
8000010712
U ID
L IQ
C
S
G A
C
U ID
L IQ
B
G A S
B
U ID
L IQ
A
S
G A
A
2 Kondenzátumok lefúva-
tó vezetéke
3.2 A hűtőközegrendszer vázlata
11 12 13
B
A
3
A3 B3
A1 B1
A2 B2
10
9
1 Beltéri egység
2 Külső egység
3 Szűrő
4 Ventilátor
5 Hőcserélő
6 4-utas szelep
7 Nyomászaj-tompító
8 Kimeneti hőmérséklet-
érzékelő
9 Kompresszor
10 Gáz-folyadék leválasztó
11 A hőcserélő
12 B hőcserélő
13 C hőcserélő
3.3 Adattábla
Az adattábla gyárilag a termék jobb oldalán van elhelyezve.
Adatok az adattáb-
Jelentés
lán
Cooling / Heating Hűtési / fűtési üzem
Rated Capacity Méretezési teljesítmény
Power Input elektromos bemeneti teljesítmény
Energy Efficiency Ratio / Coefficient of
EER / COP
Performance
A35 - A27(19) / A7 A teljesítményadatok meghatározásának
(6) - A20 vizsgálati feltételei az EN 14511 szerint
Hűtési teljesítmény/fűtési teljesítmény
Pdesignc / Pdesignh
(átlagos) vizsgálati feltételek esetén a
(Average)
SEER / SCOP kiszámításához
Seasonal Energy Efficiency Ratio / Se-
SEER / SCOP (Ave-
asonal Coefficient of Performance (átla-
rage)
gos)
Szerelési és karbantartási útmutató 8000011820_02
14 15
C D E
C3 D3 E3
C1 D1 E1
C2 D2 E2
8 7 6
14 D hőcserélő
15 E hőcserélő
A1, Elektronikus expanziós
B1, szelep
C1,
D1,
E1
A2, Forrógáz-vezeték hő-
B2, mérséklet-érzékelő
C2,
D2,
E2
A3, Folyadékvezeték hő-
B3, mérséklet-érzékelő
C3,
D3,
E3
1
2
3
4
5
