Klemmpläne
Bei Hocheffizienzpumpen mit 0-10V /PWM Signaleingang kann die Spannungsversorgung über ein freies Relais (Par-
allelbetrieb V1) erfolgen.
Der Anschluss der Masse Leitung erfolgt an dem unteren grauen Klemmblock. Der Anschluss der Neutralleiter N erfolgt am
Klemmblock N. Der Anschluss der Schutzleiter PE erfolgt am PE Metallklemmblock!
10
Kleinspannungen
max. 24 VAC / DC

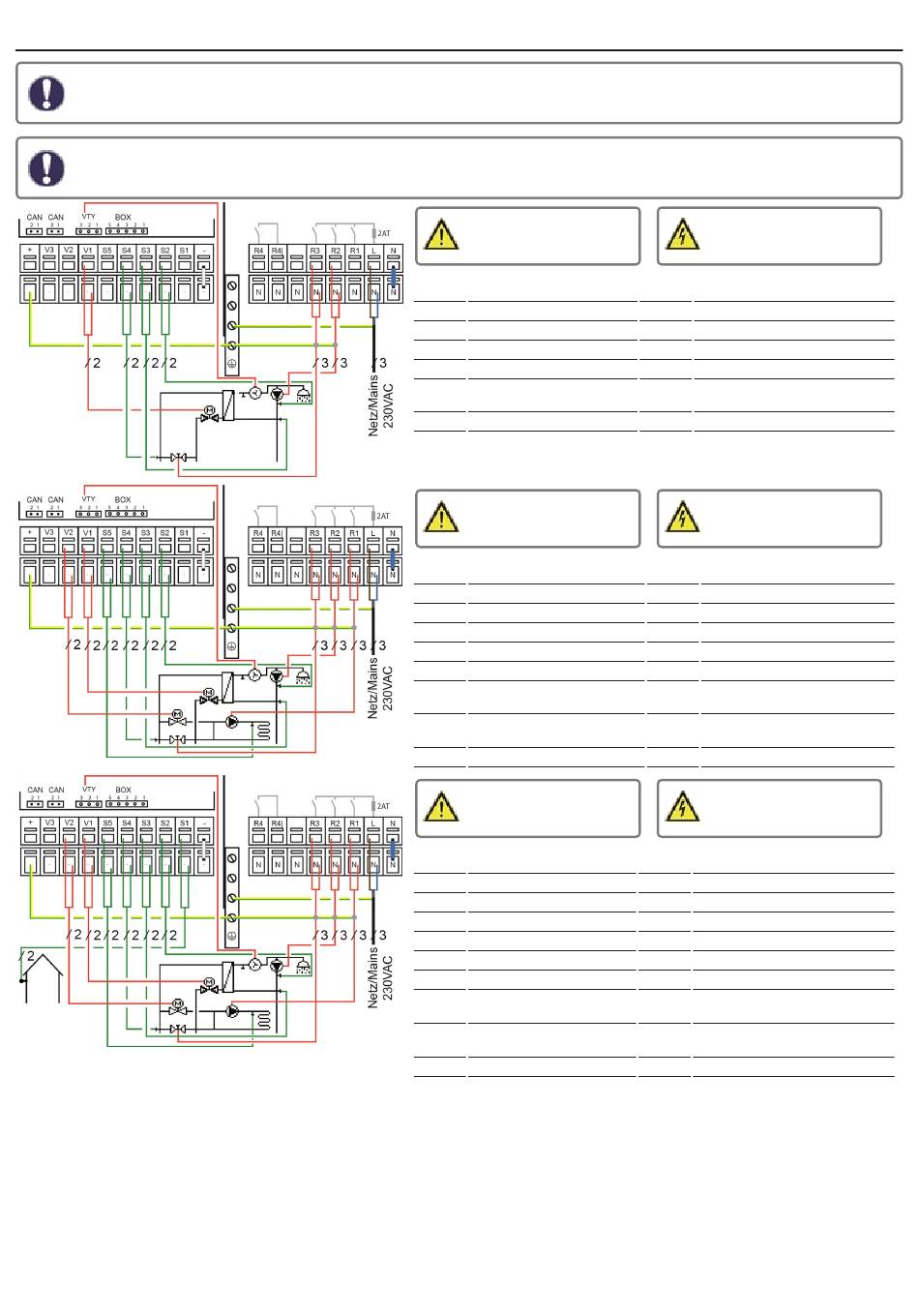

Programm 2 - Heizkreis ungeregelt
Klemme: Anschluss:
- GND
S2 Zirkulationsfühler
S3 Kaltwasserfühler
S4 Primärvorlauffühler
V1 PWM-Signal
Warmwassermischventil
+ +24VDC (max.12W)
Kleinspannungen
max. 24 VAC / DC
Programm 3 - Heizkreis geregelt
Klemme: Anschluss:
- GND
S2 Zirkulationsfühler
S3 Kaltwasserfühler
S4 Primärvorlauffühler
S5 HK-Vorlauffühler
V1 PWM-Signal
Warmwassermischventil
V2 PWM-Signal
Heizkreismischventil
+ +24VDC (max. 12W)
Kleinspannungen
max. 24 VAC / DC
Programm 4 - Heizkreis witterungsgef.
Klemme: Anschluss:
- GND
S1 Außenfühler
S2 Zirkulationsfühler
S3 Kaltwasserfühler
S4 Primärvorlauffühler
S5 HK-Vorlauffühler
V1 PWM-Signal
Warmwassermischventil
V2 PWM-Signal
Heizkreismischventil
+ +24VDC (max. 12W)
Netzspannungen
230 VAC 50 - 60 Hz
Klemme: Anschluss:
N Netz Neutralleiter
L Netz Außenleiter
R2 Zirkulation
R3 Vorhaltung
Netzspannungen
230 VAC 50 - 60 Hz
Klemme: Anschluss:
N Netz Neutralleiter
L Netz Außenleiter
R1 Heizkreispumpe
R2 Zirkulation
R3 Vorhaltung
Netzspannungen
230 VAC 50 - 60 Hz
Klemme: Anschluss:
N Netz Neutralleiter
L Netz Außenleiter
R1 Heizkreispumpe
R2 Zirkulation
R3 Vorhaltung
