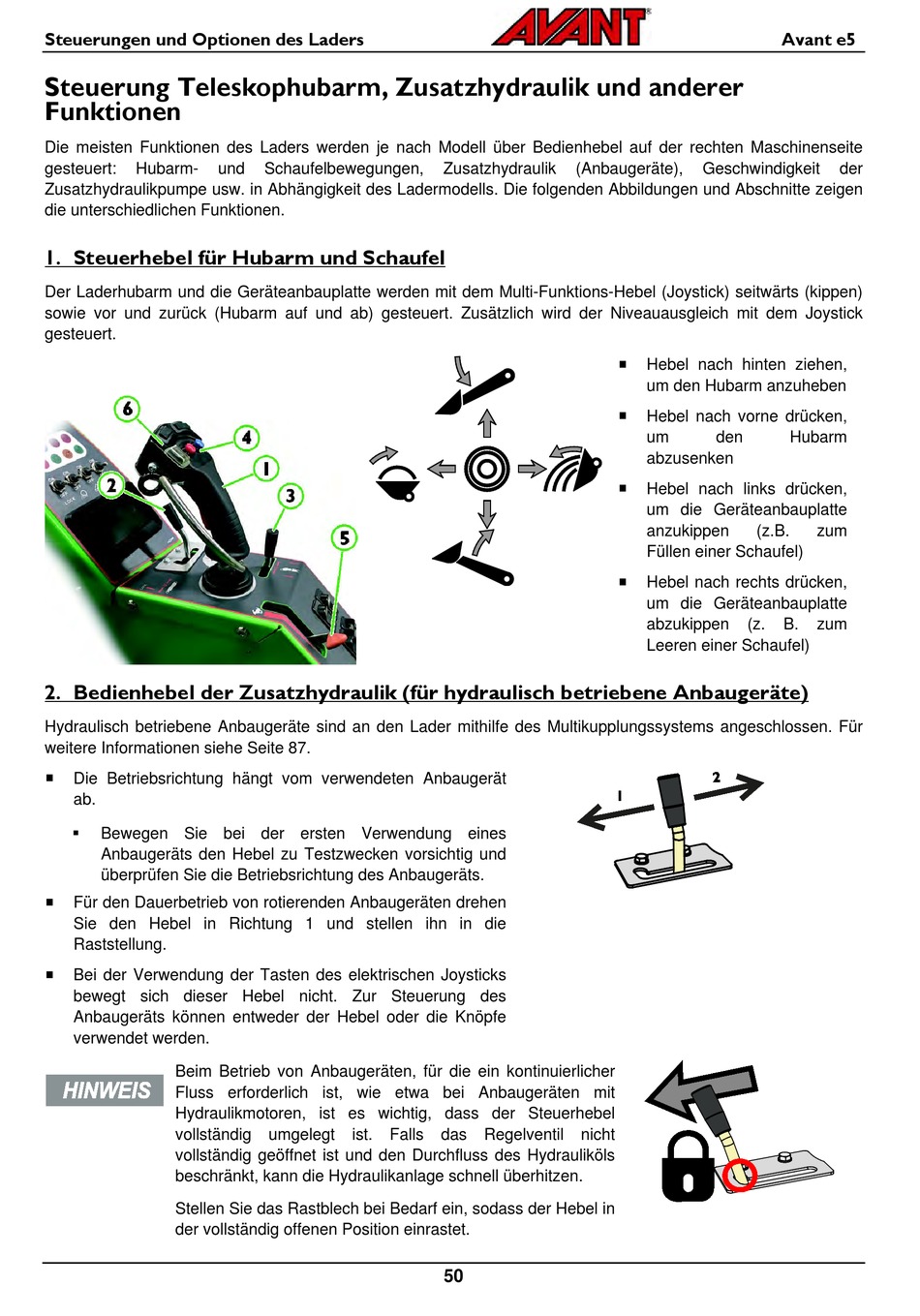

Steuerungen und Optionen des Laders
Steuerung Teleskophubarm, Zusatzhydraulik und anderer
Funktionen
Die meisten Funktionen des Laders werden je nach Modell über Bedienhebel auf der rechten Maschinenseite
gesteuert: Hubarm- und
Zusatzhydraulikpumpe usw. in Abhängigkeit des Ladermodells. Die folgenden Abbildungen und Abschnitte zeigen
die unterschiedlichen Funktionen.
1. Steuerhebel für Hubarm und Schaufel
Der Laderhubarm und die Geräteanbauplatte werden mit dem Multi-Funktions-Hebel (Joystick) seitwärts (kippen)
sowie vor und zurück (Hubarm auf und ab) gesteuert. Zusätzlich wird der Niveauausgleich mit dem Joystick
gesteuert.
2. Bedienhebel der Zusatzhydraulik (für hydraulisch betriebene Anbaugeräte)
Hydraulisch betriebene Anbaugeräte sind an den Lader mithilfe des Multikupplungssystems angeschlossen. Für
weitere Informationen siehe Seite 87.

Die Betriebsrichtung hängt vom verwendeten Anbaugerät
ab.

Bewegen Sie bei der ersten Verwendung eines
Anbaugeräts den Hebel zu Testzwecken vorsichtig und
überprüfen Sie die Betriebsrichtung des Anbaugeräts.

Für den Dauerbetrieb von rotierenden Anbaugeräten drehen
Sie den Hebel in Richtung 1 und stellen ihn in die
Raststellung.

Bei der Verwendung der Tasten des elektrischen Joysticks
bewegt sich dieser Hebel nicht. Zur Steuerung des
Anbaugeräts können entweder der Hebel oder die Knöpfe
verwendet werden.
Beim Betrieb von Anbaugeräten, für die ein kontinuierlicher
Fluss erforderlich ist, wie etwa bei Anbaugeräten mit
Hydraulikmotoren, ist es wichtig, dass der Steuerhebel
vollständig
vollständig geöffnet ist und den Durchfluss des Hydrauliköls
beschränkt, kann die Hydraulikanlage schnell überhitzen.
Stellen Sie das Rastblech bei Bedarf ein, sodass der Hebel in
der vollständig offenen Position einrastet.
Schaufelbewegungen,
umgelegt ist. Falls
Zusatzhydraulik (Anbaugeräte),
das Regelventil nicht
50
Avant e5
Geschwindigkeit

Hebel nach hinten ziehen,
um den Hubarm anzuheben

Hebel nach vorne drücken,
um den Hubarm
abzusenken

Hebel nach links drücken,
um die Geräteanbauplatte
anzukippen (z.B.
Füllen einer Schaufel)

Hebel nach rechts drücken,
um die Geräteanbauplatte
abzukippen (z. B.
Leeren einer Schaufel)
der
zum
zum
