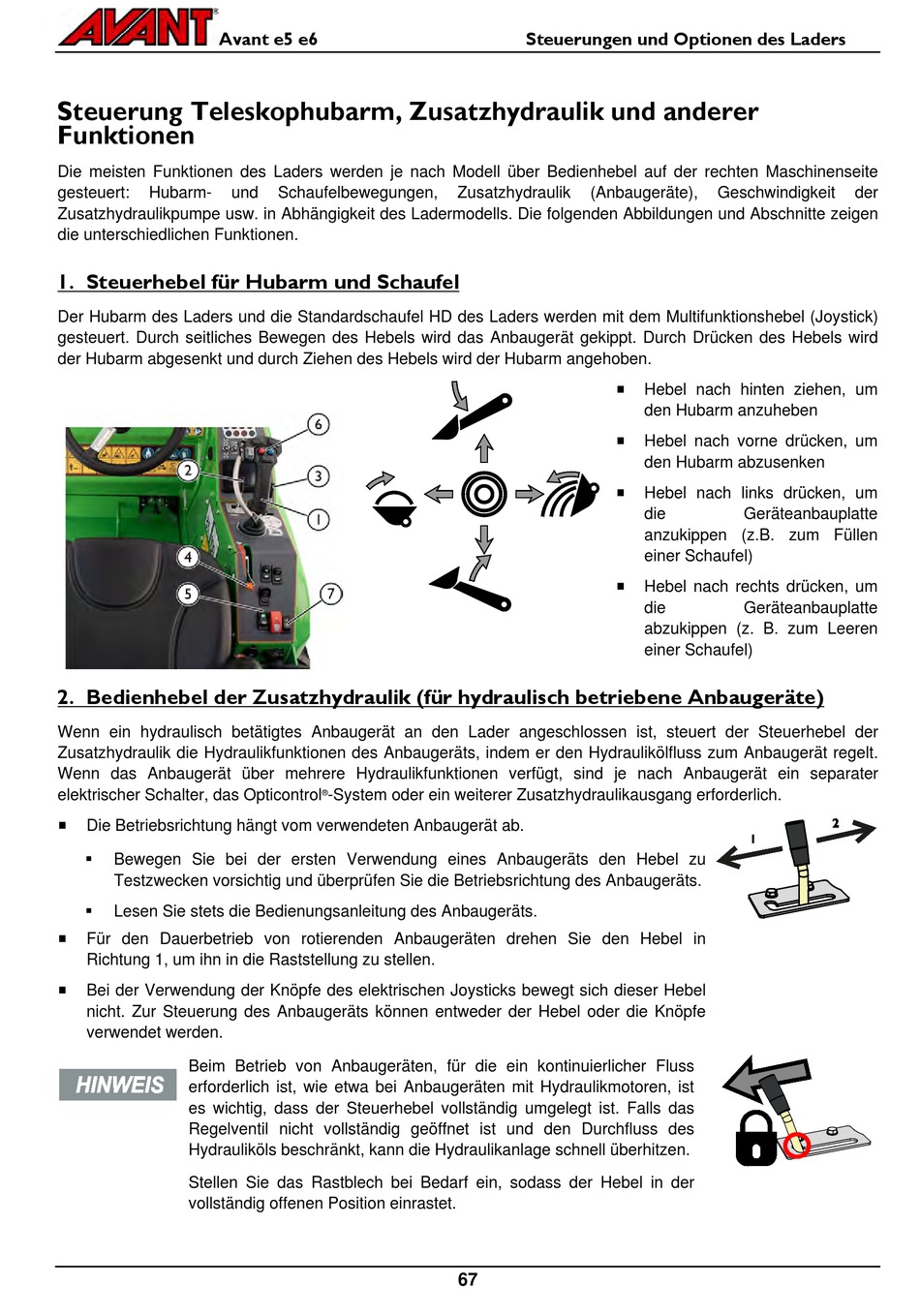

Steuerung Teleskophubarm, Zusatzhydraulik und anderer
Funktionen
Die meisten Funktionen des Laders werden je nach Modell über Bedienhebel auf der rechten Maschinenseite
gesteuert: Hubarm- und
Zusatzhydraulikpumpe usw. in Abhängigkeit des Ladermodells. Die folgenden Abbildungen und Abschnitte zeigen
die unterschiedlichen Funktionen.
1. Steuerhebel für Hubarm und Schaufel
Der Hubarm des Laders und die Standardschaufel HD des Laders werden mit dem Multifunktionshebel (Joystick)
gesteuert. Durch seitliches Bewegen des Hebels wird das Anbaugerät gekippt. Durch Drücken des Hebels wird
der Hubarm abgesenkt und durch Ziehen des Hebels wird der Hubarm angehoben.
2. Bedienhebel der Zusatzhydraulik (für hydraulisch betriebene Anbaugeräte)
Wenn ein hydraulisch betätigtes Anbaugerät an den Lader angeschlossen ist, steuert der Steuerhebel der
Zusatzhydraulik die Hydraulikfunktionen des Anbaugeräts, indem er den Hydraulikölfluss zum Anbaugerät regelt.
Wenn das Anbaugerät über mehrere Hydraulikfunktionen verfügt, sind je nach Anbaugerät ein separater
elektrischer Schalter, das Opticontrol

Die Betriebsrichtung hängt vom verwendeten Anbaugerät ab.

Bewegen Sie bei der ersten Verwendung eines Anbaugeräts den Hebel zu
Testzwecken vorsichtig und überprüfen Sie die Betriebsrichtung des Anbaugeräts.

Lesen Sie stets die Bedienungsanleitung des Anbaugeräts.

Für den Dauerbetrieb von rotierenden Anbaugeräten drehen Sie den Hebel in
Richtung 1, um ihn in die Raststellung zu stellen.

Bei der Verwendung der Knöpfe des elektrischen Joysticks bewegt sich dieser Hebel
nicht. Zur Steuerung des Anbaugeräts können entweder der Hebel oder die Knöpfe
verwendet werden.
Beim Betrieb von Anbaugeräten, für die ein kontinuierlicher Fluss
erforderlich ist, wie etwa bei Anbaugeräten mit Hydraulikmotoren, ist
es wichtig, dass der Steuerhebel vollständig umgelegt ist. Falls das
Regelventil nicht vollständig geöffnet ist und den Durchfluss des
Hydrauliköls beschränkt, kann die Hydraulikanlage schnell überhitzen.
Stellen Sie das Rastblech bei Bedarf ein, sodass der Hebel in der
vollständig offenen Position einrastet.
Schaufelbewegungen,
-System oder ein weiterer Zusatzhydraulikausgang erforderlich.
®
Steuerungen und Optionen des Laders
.
Zusatzhydraulik (Anbaugeräte),




67
Geschwindigkeit
Hebel nach hinten ziehen, um
den Hubarm anzuheben
Hebel nach vorne drücken, um
den Hubarm abzusenken
Hebel nach links drücken, um
die Geräteanbauplatte
anzukippen (z.B. zum Füllen
einer Schaufel)
Hebel nach rechts drücken, um
die Geräteanbauplatte
abzukippen (z. B. zum Leeren
einer Schaufel)
der
