Avant e5

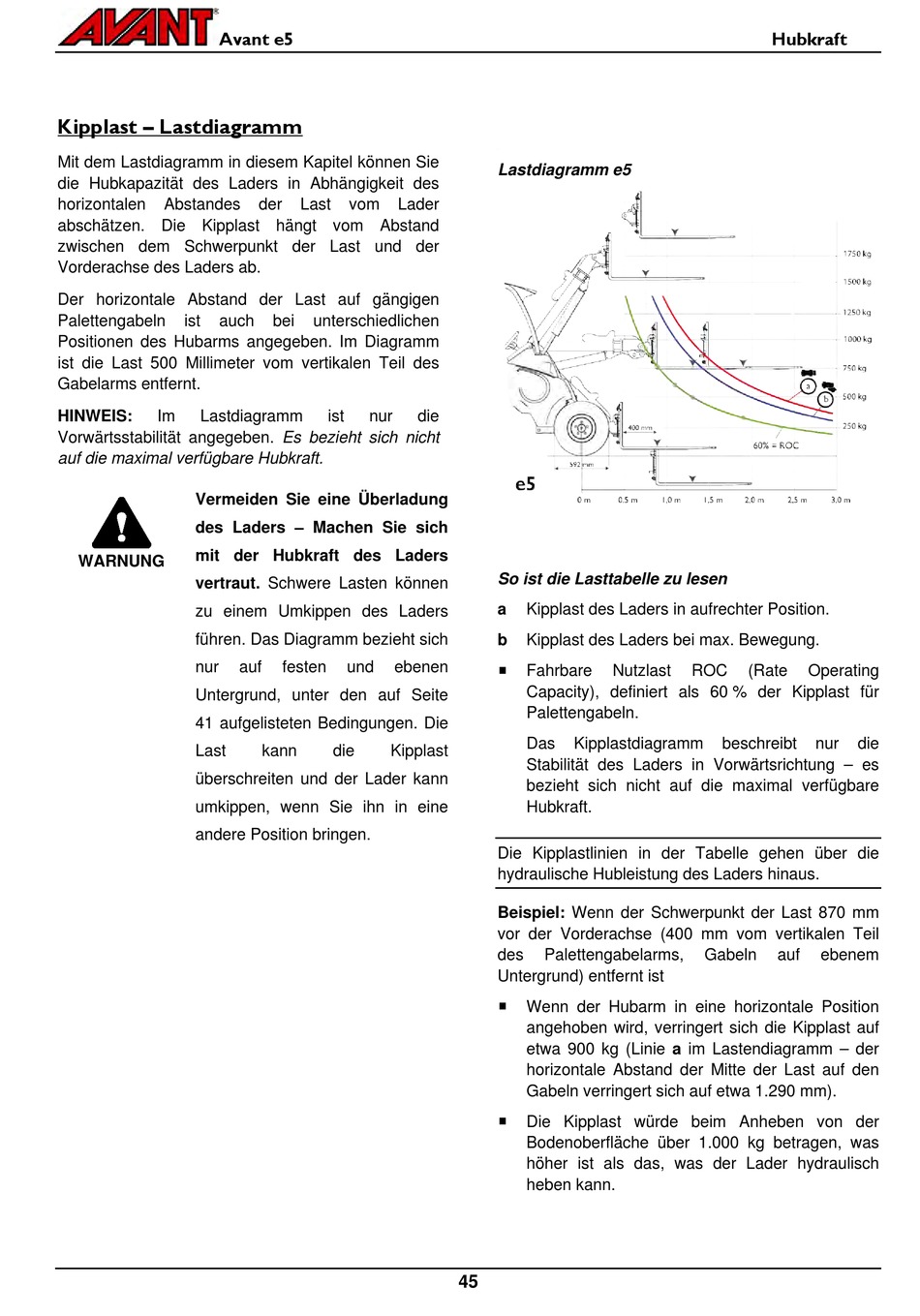

Kipplast – Lastdiagramm
Mit dem Lastdiagramm in diesem Kapitel können Sie
die Hubkapazität des Laders in Abhängigkeit des
horizontalen Abstandes
abschätzen. Die Kipplast hängt vom Abstand
zwischen dem Schwerpunkt der Last und der
Vorderachse des Laders ab.
Der horizontale Abstand der Last auf gängigen
Palettengabeln ist auch
Positionen des Hubarms angegeben. Im Diagramm
ist die Last 500 Millimeter vom vertikalen Teil des
Gabelarms entfernt.
HINWEIS: Im Lastdiagramm
Vorwärtsstabilität angegeben. Es bezieht sich nicht
auf die maximal verfügbare Hubkraft.
Vermeiden Sie eine Überladung
des Laders – Machen Sie sich
mit der Hubkraft des Laders
WARNUNG
vertraut. Schwere Lasten können
zu einem Umkippen des Laders
führen. Das Diagramm bezieht sich
nur
Untergrund, unter den auf Seite
41 aufgelisteten Bedingungen. Die
Last
überschreiten und der Lader kann
umkippen, wenn Sie ihn in eine
andere Position bringen.
.
der Last vom Lader
bei unterschiedlichen
ist nur
auf festen und ebenen
kann die Kipplast
.
Lastdiagramm e5
die
So ist die Lasttabelle zu lesen
a Kipplast des Laders in aufrechter Position.
b Kipplast des Laders bei max. Bewegung.

Fahrbare
Capacity), definiert als 60 % der Kipplast für
Palettengabeln.
Das Kipplastdiagramm
Stabilität des Laders in Vorwärtsrichtung – es
bezieht sich nicht auf die maximal verfügbare
Hubkraft.
Die Kipplastlinien in der Tabelle gehen über die
hydraulische Hubleistung des Laders hinaus.
Beispiel: Wenn der Schwerpunkt der Last 870 mm
vor der Vorderachse (400 mm vom vertikalen Teil
des Palettengabelarms,
Untergrund) entfernt ist

Wenn der Hubarm in eine horizontale Position
angehoben wird, verringert sich die Kipplast auf
etwa 900 kg (Linie a im Lastendiagramm – der
horizontale Abstand der Mitte der Last auf den
Gabeln verringert sich auf etwa 1.290 mm).

Die Kipplast würde beim Anheben von der
Bodenoberfläche über 1.000 kg betragen, was
höher ist als das, was der Lader hydraulisch
heben kann.
45
Hubkraft
Nutzlast ROC (Rate
beschreibt
Gabeln auf
Operating
nur die
ebenem
