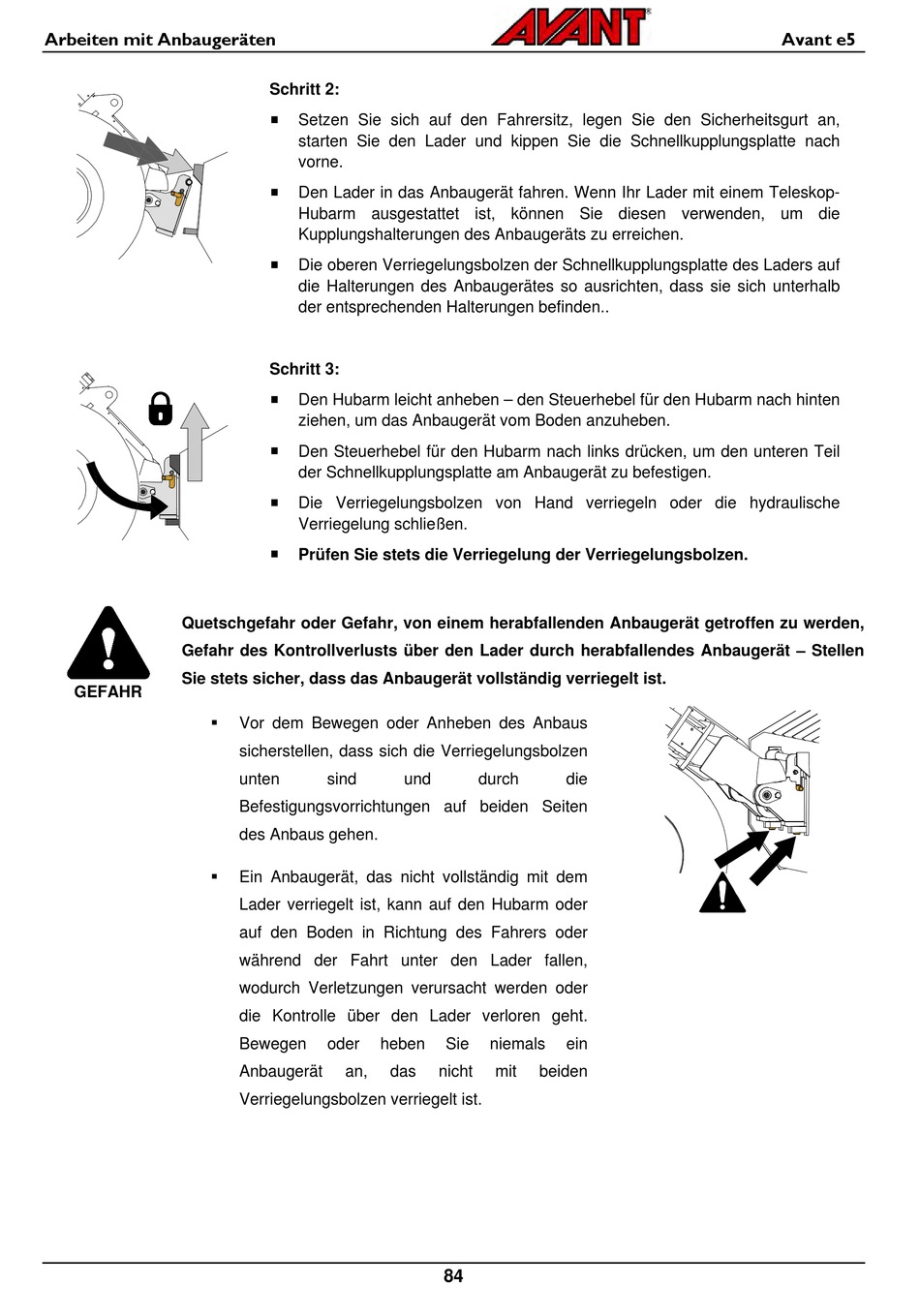

AVANT e5 Bedienungsanleitung Seite 84

Arbeiten mit Anbaugeräten
Quetschgefahr oder Gefahr, von einem herabfallenden Anbaugerät getroffen zu werden,
Gefahr des Kontrollverlusts über den Lader durch herabfallendes Anbaugerät – Stellen
Sie stets sicher, dass das Anbaugerät vollständig verriegelt ist.
GEFAHR


Schritt 2:

Setzen Sie sich auf den Fahrersitz, legen Sie den Sicherheitsgurt an,
starten Sie den Lader und kippen Sie die Schnellkupplungsplatte nach
vorne.

Den Lader in das Anbaugerät fahren. Wenn Ihr Lader mit einem Teleskop-
Hubarm ausgestattet ist, können Sie diesen verwenden, um die
Kupplungshalterungen des Anbaugeräts zu erreichen.

Die oberen Verriegelungsbolzen der Schnellkupplungsplatte des Laders auf
die Halterungen des Anbaugerätes so ausrichten, dass sie sich unterhalb
der entsprechenden Halterungen befinden..
Schritt 3:

Den Hubarm leicht anheben – den Steuerhebel für den Hubarm nach hinten
ziehen, um das Anbaugerät vom Boden anzuheben.

Den Steuerhebel für den Hubarm nach links drücken, um den unteren Teil
der Schnellkupplungsplatte am Anbaugerät zu befestigen.

Die Verriegelungsbolzen von Hand verriegeln oder die hydraulische
Verriegelung schließen.

Prüfen Sie stets die Verriegelung der Verriegelungsbolzen.
Vor dem Bewegen oder Anheben des Anbaus
sicherstellen, dass sich die Verriegelungsbolzen
unten sind und
Befestigungsvorrichtungen auf beiden Seiten
des Anbaus gehen.
Ein Anbaugerät, das nicht vollständig mit dem
Lader verriegelt ist, kann auf den Hubarm oder
auf den Boden in Richtung des Fahrers oder
während der Fahrt unter den Lader fallen,
wodurch Verletzungen verursacht werden oder
die Kontrolle über den Lader verloren geht.
Bewegen oder heben
Anbaugerät an, das
Verriegelungsbolzen verriegelt ist.
durch die
Sie niemals ein
nicht mit beiden
84
Avant e5
