Bedienungsanleitung für Anbaugeräte

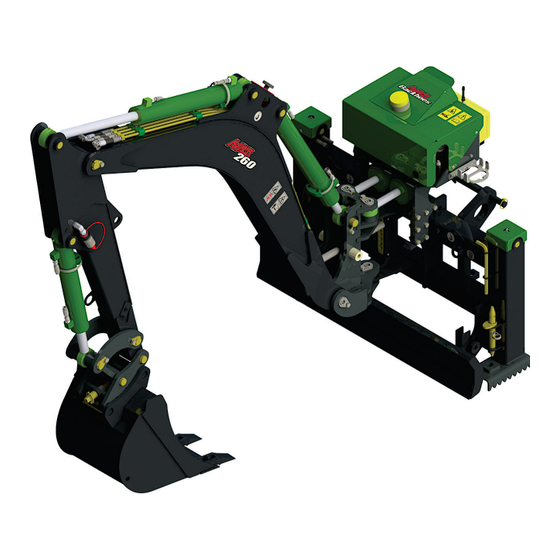

Anbaubagger 260 mit Fernsteuerung
www.avanttecno.com
A453108 2022 1 DE 2021-
Artikelnummer:
Für Lader der Serie 500–700
Für Lader der Serie 800
Hersteller:
e-mail: sales@avanttecno.com
Anbaubagger 260 mit Fernsteuerung 2022 1
A430235
A443267
Ylötie 1
33470YLÖJÄRVI
FINLAND
Tel. +358 3 347 8800
Fax +358 3 348 5511
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AVANT 200 Serie
Inhaltszusammenfassung für AVANT 200 Serie
- Seite 1 Deutsch Anbaubagger 260 mit Fernsteuerung 2022 1 Bedienungsanleitung für Anbaugeräte Anbaubagger 260 mit Fernsteuerung Artikelnummer: Für Lader der Serie 500–700 A430235 Für Lader der Serie 800 A443267 Hersteller: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511 www.avanttecno.com A453108 2022 1 DE 2021-...
- Seite 2 Anbaubagger 260 mit Fernsteuerung 2022 1...
-
Seite 3: Inhaltsverzeichnis
Anbaubagger 260 mit Fernsteuerung 2022 1 INHALTSVERZEICHNIS 1. VORWORT ..............................5 In diesem Handbuch verwendete Warnsymbole ......................6 2. VERWENDUNGSZWECK ........................7 3. SICHERHEITSANWEISUNG FÜR DIE BENUTZUNG DES ANBAUGERÄTES ......9 Persönliche Schutzausrüstung ..........................12 Sicheres Stoppverfahren ............................13 4. TECHNISCHE DATEN ...........................14 Informationen zur Funkfernsteuerung ...................... - Seite 4 7. WARTUNG UND SERVICE ........................49 Prüfung von Hydraulikkomponenten ......................... 49 Reinigung des Anbaugeräts ..........................50 Prüfung von Metallstrukturen ..........................50 Schmierung ................................51 Wartung der Funkfernsteuerung ........................52 7.5.1 Wartung der Batterie............................ 52 8. GARANTIEBESTIMMUNGEN ......................54...
-
Seite 5: Vorwort
5 (56) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Es wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. -
Seite 6: In Diesem Handbuch Verwendete Warnsymbole
6 (56) In diesem Handbuch verwendete Warnsymbole Die folgenden Warnsymbole werden in diesem Handbuch verwendet. Sie weisen auf Faktoren hin, die berücksichtigt werden müssen, um das Risiko von Verletzungen oder Sachschäden zu minimieren: WARNUNGSICHERHEITSHINWEISSYMBOL Dieses Symbol bedeutet: „Warnung, Vorsicht! Es geht um Ihre Sicherheit!“... -
Seite 7: Verwendungszweck
7 (56) 2. Verwendungszweck Beim AVANT-Anbaubagger 260 mit Fernbedienung handelt es sich um ein Anbaugerät, das für AVANT- Kompaktlader geeignet ist (siehe Tab. 1). Der Anbaubagger wird mit seiner unabhängigen Funkfernsteuerung gesteuert, um das Proportionalregelventilsystem des Anbaubaggers zu steuern. Diese Universalversion des ferngesteuerten Anbaubaggers ist für den spezifischen Funkfrequenzbereich von 2.400 bis 2.483,5 MHz... - Seite 8 8 (56) Machen Sie sich mit den Anweisungen im Handbuch hinsichtlich Service- und Wartungsarbeiten vertraut. Bitte kontaktieren Sie Ihren AVANT-Händler, wenn Sie weitere Fragen zum Betrieb oder zur Wartung des Geräts haben oder wenn Sie Ersatzteile oder Wartungsdienstleistungen benötigen. Tabelle 1 – Anbaubagger 260 mit Fernsteuerung – Kompatibilität mit Avant-Ladern...
-
Seite 9: Sicherheitsanweisung Für Die Benutzung Des Anbaugerätes
9 (56) 3. Sicherheitsanweisung für die Benutzung des Anbaugerätes Bitte beachten, dass Sicherheit das Ergebnis mehrerer Faktoren ist. Die Kombination Lader-Anbaugerät verfügt über eine sehr hohe Leistung und unsachgemäße oder sorglose Nutzung oder Wartung kann zu schweren Körperverletzungen oder Sachschäden führen. Daher müssen sich Bediener vor der Inbetriebnahme mit der sachgemäßen Bedienung sowie mit den Benutzerhandbüchern des Laders und des Anbaugeräts vertraut machen. - Seite 10 10 (56) Gefahr schwerer Verletzungen – Schalten Sie die Funkfernsteuerung aus, wenn Sie sie nicht benutzen. Schalten Sie den Sender immer aus, wenn Sie den Anbaubagger nicht mit der Funkfernsteuerung steuern oder wenn die Arbeit anderweitig, auch kurzzeitig, unterbrochen wird. Senken Sie die Schaufel des Anbaubaggers immer auf den Boden ab und befolgen Sie das sicheren WARNUNG Stoppverfahren, auch bei kurzen Pausen.
- Seite 11 11 (56) Achten Sie auf die Umgebung sowie auf andere Personen und Maschinen in unmittelbarer Nähe. Andere Personen müssen einen Sicherheitsabstand von 5 Metern einhalten. Achten Sie auf die Beschaffenheit des Bodens und andere Gefahren, wie etwa Äste und Bäume, die in den Fahrerbereich reichen könnten, loses Gestein oder rutschige Oberflächen.
-
Seite 12: Persönliche Schutzausrüstung
12 (56) Vergewissern sich, dass Lader allen erforderlichen Sicherheitskomponenten ausgestattet dass sich diese gutem Betriebszustand befinden. Es müssen Sitzgurte verwendet werden. Wenn im Arbeitsbereich mit bestimmten Gefahren zu rechnen ist, muss eine entsprechende Sicherheitsausrüstung verwendet werden. WARNUNG Lesen Sie auch die Sicherheitsanweisungen und die korrekte Bedienung des Laders im Bedienerhandbuch des Laders. -
Seite 13: Sicheres Stoppverfahren
13 (56) Warnung vor Siliziumdioxidstaub. Eine längere oder wiederholte Exposition von kristallinem Siliziumdioxid kann eine schwere oder sogar tödliche Atemwegserkrankung hervorrufen. Experten für Gesundheit und Sicherheit am Arbeitsplatz empfehlen eine VORSICHT eingeschränkte Exposition von Staub, der in den meisten Arbeitsbereichen, in denen Erde bewegt wird, aber auch in vielen anderen Arbeitsbereichen vorhanden ist. -
Seite 14: Technische Daten
Elektronisch gesteuertes Proportional-Hydraulikventil Betriebsfrequenzbereich: 2.400 bis 2.483,5 MHz Batterie, Fernsteuerungseinheit: 7,2 V / 750 mAh, NiMH, (2 Stk. A425086) Batterieladegerät: 80–250 V AC 50/60Hz, A426435 Batterieladezeit: ca. 4 Stunden Geeignete Avant-Lader: Siehe Tabelle 1. Optionen: Hüftgurt für den Funksender: A425087... -
Seite 15: Informationen Zur Funkfernsteuerung
Dieses Anbaubaggermodell darf nicht in Gebiete exportiert oder außerhalb von Gebieten betrieben werden, in denen der entsprechende Frequenzbereich nicht genutzt wird. Andere Anbaubaggermodelle können für verschiedene Marktbereiche erhältlich sein. Wenden Sie sich für weitere Informationen an Ihren AVANT- Händler. Betriebsfrequenz... - Seite 16 16 (56) Tabelle 3 – Positionen von Warnhinweisen und Aufklebern Aufkleber Erklärung A46771 Missbrauchsgefahr – Lesen Sie vor der Verwendung die Anweisungen. A46803 Gefährdung durch Quetschen Schneiden. Halten Sie Abstand von sich bewegenden Teilen und lassen Sie die Ausrüstung nicht laufen. Bedienen Sie das Anbaugerät nur vom Fahrersitz aus.
- Seite 17 17 (56) Tabelle 4 – Anbaubagger 260 mit Fernsteuerung – Hauptkomponenten A433267 Rahmen mit AVANT-Schnellkupplungshalterungen Stützarm (2 Stk.) / (1 Stk.) RC-Ventil-Steuerungseinheit (Empfänger) mit Rundumleuchte Hubarm Vorderer Hubarm (Stange) Schwenkzylinder des Hubarms Austauschbare Schaufel Schnellkupplung Schaufel S30-150 A430235 12-mm-Inbusschlüssel (für Schaufel und Stützarme) 10 Hydraulisch verstellbare Ausleger 11 Stift für hydraulischen Ausleger (2 Stk.)
-
Seite 18: Anbringen Eines Anbaugerätes
Nicht in dem Bereich zwischen Anbaugerät und Lader aufhalten. Das Anbaugerät nur auf ebenem Untergrund anbauen.. WARNUNG Niemals ein Anbaugerät bewegen oder anheben, das nicht verriegelt worden ist. Avant-Schnellkupplungssystem: Schritt 1: Heben Sie die Verriegelungsbolzen auf der Schnellkupplungsplatte des Laders an und fahren Sie sie rückwärts in die Verriegelungsöffnung ein, sodass sie in... - Seite 19 19 (56) Schritt 3: Den Hubarm leicht anheben – den Steuerhebel für den Hubarm nach hinten ziehen, um das Anbaugerät ein wenig vom Boden anzuheben. Den Steuerhebel für den Hubarm nach links drücken, um den unteren Teil der Schnellkupplungsplatte des Laders am Anbaugerät zu befestigen.
- Seite 20 20 (56) Schritt 4 (A430235): Nachdem die Verriegelungsbolzen formschlüssig verriegelt sind, wird der Stützarm (1) der RC-Steuerventileinheit (2) an der Halterung (3) am Hubarm des Laders befestigt. Richten Sie die Bohrung des Stützarms (1) an der Bohrung der Halterung ...
-
Seite 21: Anschluss Und Trennung Von Hydraulikschläuchen
Befestigungsvorrichtungen auf beiden Seiten des Anbaus gehen. 5.2 Anschluss und Trennung von Hydraulikschläuchen Bei Avant-Ladern sind die Hydraulikschläuche mit dem Mehrfachsteckersystem verbunden. Risiko einer Bewegung des Anbaugeräts und eines Ausstoßes von Hydrauliköl – Schließen Sie niemals Schnellkupplungen oder andere Hydraulikkomponenten an bzw. - Seite 22 22 (56) Trennen des Mehrfachsteckersystems: Stellen Sie vor dem Trennen des Multikupplungssystems das Anbaugerät auf eine feste und ebene Oberfläche. 1. Schalten Sie die Zusatzhydraulik des Laders aus. 2. Drehen Sie den Hebel zum Trennen des Verbinders, während Sie gleichzeitig den Entriegelungsknopf betätigen. 3.
-
Seite 23: Elektrischer Anschluss
23 (56) 5.3 Elektrischer Anschluss Elektrische Funktionen des Anbaugeräts: Die Empfangseinheit des Anbaubaggers, einschließlich des Funkempfängers und der elektrisch gesteuerten Hydraulikventile, benötigt für den Betrieb eine Stromversorgung durch den Lader. Die Stromversorgung des Empfängers kann über das Opticontrol -System des Laders oder über das mitgelieferte Standard-Stromkabel ®... - Seite 24 24 (56) Wenn Ihr Lader mit Opticontrol ausgestattet ® ist: Wenn der Lader mit dem Opticontrol -System ® ausgestattet ist und die Steckdose in den Mehrfachstecker integriert ist, muss Kabelbaum Anbaugeräts angeschlossen werden, wenn der Mehrfachstecker gekoppelt wird. Reinigen Sie beide Mehrfachstecker, bevor Sie sie anschließen.
-
Seite 25: Trennen Und Lagerung
25 (56) 5.4 Trennen und Lagerung Trennen und lagern Sie das Anbaugerät auf ebenem Boden. Die beste Methode, das Anbaugerät zu lagern, ist ein Ort, der vor direkter Sonneneinstrahlung, Regen und extremen Temperaturen geschützt ist. Vermeiden Sie, dass das Anbaugerät direkt auf dem Boden aufliegt. Stellen Sie ihn z. B. auf Holzblöcke oder eine Palette. -
Seite 26: Verwendung Der Aufbewahrungs-/Transporthalterung
26 (56) Korrekte Lagerposition: Drehen Sie den Anbaubagger in die Position, die in der Abbildung unten dargestellt ist: Schaufel flach auf dem Boden, Vorderseite gerade, nicht zu knapp am Rahmen Hubarm in einer Position, die die Verriegelung der Aufbewahrungshalterungen ermöglicht ... -
Seite 27: Transportposition
27 (56) 5.4.3 Transportposition Drehen Sie den Bagger in seine mittlere Position (gerade nach vorn), sodass er die Stabilität des Laders nicht beeinträchtigt. Die mittlere Position behindert die Sicht vom Fahrersitz aus so wenig wie möglich. Halten Sie den Lader stabil. Transportieren Sie den Anbaubagger stets so niedrig und so dicht am Boden wie möglich. Halten Sie den Teleskophubarm während der Fahrt in eingefahrenem Zustand belassen. -
Seite 28: Betriebsanleitungen
28 (56) 6. Betriebsanleitungen Prüfen Sie ein weiteres Mal das Anbaugerät und den Arbeitsbereich, bevor Sie mit der Arbeit beginnen, und prüfen Sie, ob alle Hindernisse aus dem Arbeitsbereich entfernt wurden. Eine schnelle Prüfung des Geräts und des Arbeitsbereichs vor der Bedienung ist wichtig, um die Sicherheit und die beste Leistung des Geräts zu gewährleisten. -
Seite 29: Prüfungen Vor Der Bedienung
29 (56) Gefahr durch herunterfallende Lasten und Stabilitätsverlust – Heben Sie mit dem Anbaubagger niemals Gegenstände an. Der Anbaubagger wurde nicht für das Anheben von Lasten konzipiert und ist nicht mit Hebeösen zum Anheben von VORSICHT Gegenständen ausgestattet. Gefahr durch umherfliegende Gegenstände – Stellen Sie sicher, dass sich keine umstehenden Personen im Betriebsbereich aufhalten. -
Seite 30: Betrieb Des Baggers
30 (56) 6.2 Betrieb des Baggers Der Anbaubagger kann nur mit der Fernsteuerung gesteuert werden – entweder über eine Funkverbindung oder über ein Kabel. An diesem Anbaugerät befinden sich keine manuellen Steuerhebel. 1. Prüfen Sie vor der Aufstellung der Steuereinheit, ob der Anbaubagger vollständig mit dem Lader gekoppelt ist. -
Seite 31: Bedienungselemente
31 (56) 6.2.1 Bedienungselemente Bewegen Sie den Steuerhebel der Zusatzhydraulik des Laders in die Raststellung, wenn Sie bereit sind, mit dem Betrieb des Anbaubaggers zu beginnen. Lösen Sie den Steuerhebel der Zusatzhydraulik, wenn Sie den Bagger nicht verwenden. Der Ölfluss der Zusatzhydraulik sollte 45 Liter pro Minute nicht überschreiten. Siehe Bedienungsanleitung des Laders für die richtige Einstellung der Motordrehzahl des Laders. -
Seite 32: Linker Joystick
32 (56) Linker Joystick: Rechter Joystick: Vorderer Hubarm (Stange) Haupthubarm Schwenkung Schaufel Schalten Sie den linken Joystick ein: Schwenkadapter der Schaufel / Daumen (optionale Ausstattung) Quetschgefahr – Vermeiden Sie versehentliche Bewegungen des Anbaugeräts. Schalten Sie die Zusatzhydraulik so bald wie möglich nach der Verwendung des Anbaubaggers ab, um die Steuerungen des Baggers zu deaktivieren. -
Seite 33: Ausleger
33 (56) 6.2.2 Ausleger Der Anbaubagger ist mit Hydraulikauslegern ausgestattet, die ihn während des Betriebs und insbesondere bei der seitlichen Bewegung von Material stabilisieren. Einstellung der Ausleger: Für die Verwendung der Ausleger ist es erforderlich, den Schalter (4) und die Taste ENA [D7] (8) auf der Seite des Funksenders gleichzeitig zu drücken. - Seite 34 34 (56) Lassen Sie die Funksteuerung nicht eingeschaltet, wenn sie nicht benutzt wird. Starten Sie den Funksender wie folgt: Schalten Sie das Fernsteuerungssystem ein, nachdem der Anbaubagger für die Grabungsarbeiten eingerichtet wurde. Siehe Seite 32. Schließen Sie den Kabelbaum an den Funkempfänger des Laders an.
- Seite 35 35 (56) Wenn der Funksender gestartet wird, blinkt die blaue LED (Status) akustischem Signal Funkempfänger. Anschließend funktionieren Sender Empfänger ordnungsgemäß, indem miteinander kommunizieren. Für die Verwendung der Ausleger ist es erforderlich, den Antrieb und die Taste ENA (D7) auf der Seite des Funksenders gleichzeitig zu drücken.
-
Seite 36: Verwendung Der Grabungsmaschine
36 (56) 6.3 Verwendung der Grabungsmaschine Prüfen Sie ein weiteres Mal das Anbaugerät und den Arbeitsbereich, bevor Sie mit der Arbeit beginnen, und prüfen Sie, ob alle Hindernisse aus dem Arbeitsbereich entfernt wurden. Eine schnelle Prüfung des Geräts und des Arbeitsbereichs vor der Bedienung ist wichtig, um die Sicherheit und die beste Leistung des Geräts zu gewährleisten. - Seite 37 37 (56) Durchdringung des Bodens mit der Schaufel Der effizienteste Winkel variiert in Abhängigkeit des Bodenmaterials. Beginnen Sie bei typischen Grabungsbedingungen einer Schaufelneigung etwa 45 Grad zum Boden. Bei härteren Böden könnte es erforderlich sein, Einfallswinkel der Schaufel auf jenen Punkt zu verringern, an Rückseite Schaufel...
-
Seite 38: Lichtsignale
38 (56) Wenn die Schaufel ausreichend voll ist, schließen Sie sie und heben Sie den Baggerhubarm an. Laden Sie das Material an der Seite, normalerweise mindestens Zentimeter Ausgrabungsstelle entfernt Instabile Böden erfordern einen größeren Abstand. Wiederholen Sie diesen Vorgang, bis der Lader zu einer anderen Stelle gebracht werden muss. - Seite 39 39 (56) Die Bedeutung der Signale der grünen LED [B] lautet wie folgt: Signal Bedeutung Grüne LED Rote LED Die Sendeeinheit ist ausgeschaltet. Schnelles Blinken Sende- Empfangseinheit kommunizieren nicht miteinander. Langsames Blinken Funkfernsteuerung wird gestartet Geräte kommunizieren miteinander. Die von der roten LED [A] abgegebenen Signale zeigen eine Fehlfunktion der Funkfernsteuerung an. Wenn die rote LED leuchtet oder blinkt, lesen Sie bitte das separate Handbuch der FJR-Sendeeinheit.
-
Seite 40: Rundumleuchte
40 (56) Die Bedeutung der Signale der STATUS-LED lautet wie folgt: Signal Bedeutung Keine Funkverbindung Überspannung an der Stromversorgung blinkt langsam Die STATUS-LED Die Empfangseinheit empfängt Daten von der Sendeeinheit. blinkt schnell Überstrom in einem der PWM-Proportionalausgänge ist eingeschaltet 6.5 Rundumleuchte Auf dem Steuergerät des Anbaubaggers befindet sich eine Rundumleuchte. -
Seite 41: Auswechseln Der Schaufel
41 (56) 6.7 Auswechseln der Schaufel Senken Sie die Schaufel nahe am Boden ab, sodass sie beim Abkoppeln nicht herunterfällt. 1. Lösen Sie die Verriegelungshalterung (1) mit Sicherungsschraube Kupplungsadapter der Schaufel. Verwenden Sie den Inbusschlüssel, der auf dem Rahmen des Anbaubaggers gelagert wird. Siehe Seite . 2. - Seite 42 42 (56) Tabelle 5 – Anbaubagger 260 mit Fernsteuerung – Schaufeloptionen A414304 A35583 A414301 A35230 (Standardschaufel) Breite: 250 mm 400 mm 750 mm 1000 mm Kante: 2 Zinken 3 Zinken gerade gerade Gewicht 54 kg 66 kg 90 kg 130 kg A36374 A21638 Breite:...
-
Seite 43: Montage Von Hydraulischen Optionen
43 (56) 6.8 Montage von hydraulischen Optionen Quetschgefahr – Stellen Sie sicher, dass sich kein Teil des Anbaugeräts bewegen kann. Stellen Sie sicher, dass das Anbaugerät sicher auf den WARNUNG Boden abgesenkt wurde. Schalten Sie den Ladermotor ab und positionieren Sie die ... -
Seite 44: Greifzahn (Optionales Extra)
44 (56) 6.8.1 Greifzahn (optionales Extra) Der Anbaubagger 260 kann mit einem Greifzahn ausgestattet werden. Der hydraulische Greifzahn ermöglicht es, ungleichförmiges Material wie Steine, Beton, Äste und Schutt zu handhaben, das sonst nicht in die Schaufel passt. Ab dem Jahr 2019 ist der vordere Hubarm mit Halterungen (1) für den hydraulischen Greifzahnzylinder (2) ausgestattet. -
Seite 45: Befestigen Sie Den Hydraulischen
45 (56) Stellen Sie sicher, dass die Gleitlager (3) an den Befestigungsenden des Greifzahns (7) befestigt sind. Schieben Sie den Drehzapfen (4) durch die gesamte Struktur, sodass der Hubarm, die Schnellkupplung S30 Buchsen zwischen Befestigungsenden des Greifzahns (7) so montiert sind, wie in der nebenstehenden Abbildung dargestellt. -
Seite 46: Schwenkschaufeladapter (Optionales Extra)
46 (56) 6.8.2 Schwenkschaufeladapter (optionales Extra) Der Anbaubagger 260 kann mit einem Schwenkschaufeladapter ausgestattet werden. Mit dem Kippadapter kann eine Planierschaufel verwendet werden, um die Bodenoberfläche auf gewünschten Abhängen oder zum Ausheben eines Grabens zu planieren. Der Schwenkadapter weist für die Schaufel dasselbe S30-150- Schnellkupplungssystem wie für den Anbaubagger selbst auf, weshalb dieselben Schaufeln mit dem Schwenksystem verwendet werden können. - Seite 47 47 (56) Tabelle 6 – Kippadapterkomponenten 1. Schnellkupplung S30 für Schaufel 2. Oberer Rahmen, montiert am Anbaubagger 3. Hydraulische Schnellkupplungen, 2 Stk. 4. Kippzylinder 5. Drehzapfen...
- Seite 48 48 (56) 6.8.2.1 Montage des Schwenkadapters Der Schwenkschaufeladapter wird zwischen dem vorderen Hubarm des Anbaubaggers und der Schaufel montiert. Der Schwenkschaufeladapter ersetzt die Standardkupplung und ist ebenfalls mit der Schnellkupplung S30-150 für die Schaufel ausgestattet. Der Anbaubagger ist serienmäßig mit den erforderlichen hydraulischen Schnellkupplungen ausgestattet.
-
Seite 49: Wartung Und Service
Wasser und Seife. Hydraulikflüssigkeit ist auch umweltschädlich, weshalb Lecks vermieden werden müssen. Beseitigen Sie alle auftretenden Leckagen, sobald Sie sie bemerken. Ein kleines Leck kann sich schnell vergrößern. Betreiben Sie das Anbaugerät nur mit jenem Hydrauliköl, das für die Verwendung in Avant-Ladern geeignet ist. Gefahr durch... -
Seite 50: Reinigung Des Anbaugeräts
Wird ein Defekt vorgefunden, muss der Hydraulikschlauch oder die Komponente ausgetauscht werden und das Gerät darf nicht mehr verwendet werden, bis es repariert ist. Ersatzteile sind bei Ihrem nächsten AVANT- Händler oder bei einer autorisierten Servicestelle erhältlich. Überlassen Sie die Reparaturarbeiten professionellen Servicetechnikern, wenn Sie nicht über ausreichende Kenntnisse und Erfahrung hinsichtlich... -
Seite 51: Schmierung
51 (56) 7.4 Schmierung Verbindungen Anbaubaggers gibt insgesamt Schmierstellen. Wenn Schwenkschaufeladapter montiert ist, gibt es drei zusätzliche Schmierstellen. Es sollte regelmäßig eine geringe Menge Fett hinzugefügt werden. Das korrekte Schmierintervall hängt von den Betriebsbedingungen ab. Schmiermittel sollte jedoch mindestens alle zehn Betriebsstunden hinzugefügt werden. Es muss eine ausreichende Schmierung der Verbindungen sichergestellt werden und wenn die Verbindungen verschmutzt sind, muss Schmiermittel hinzugefügt werden. -
Seite 52: Wartung Der Funkfernsteuerung
52 (56) 7.5 Wartung der Funkfernsteuerung Trennen Sie vor allen Wartungsarbeiten die Empfangseinheit von der Stromversorgung und trennen Sie den hydraulischen Mehrfachstecker. Prüfen Sie nach einer Wartung oder einem Service, ob alle von der Sendeeinheit gesendeten Steuerbefehle nur die entsprechenden erwarteten Vorgänge aktivieren. Stoppen Sie die Nutzung und kontaktieren Sie den Service, falls die Programmierung oder der Speicher der Steuereinheit zurückgesetzt wurde und die Bewegungen nicht mit den Steuerungen übereinstimmen. - Seite 53 53 (56) Aufladen der Batterie der Fernsteuerung Schließen Sie das Batterieladegerät an das Wechselstromnetz an. Die POWER-LED leuchtet kontinuierlich. Legen Sie die Batterie in das dafür vorgesehene Gehäuse im Ladegerät ein. a. Drücken Sie die Batterie in Richtung der Kontakte am Ladegerät. b.
-
Seite 54: Garantiebestimmungen
54 (56) 8. Garantiebestimmungen Avant Tecno Oy gewährt eine Garantie von einem Jahr (zwölf Monate) ab dem Kaufdatum des von ihm hergestellten Anbaugeräts. Die Garantie deckt folgende Reparaturkosten: Die Arbeitskosten sind gedeckt, wenn die Reparatur nicht im Werk durchgeführt wird. - Seite 55 Mallit / Modeller / Models / Modelle Avant Hydraulitoiminen kaivuulaite kauko-ohjauksella; Avant-kuormaajan työlaite Hydraulisk grävaggregat med fjärrkontrol; arbetsredskap för Avant lastare A430235 Hydraulic backhoe with remote control; attachment for Avant loaders A443267 Anbaubagger 260 mit Fernsteuerung; Anbaugerät für Avant-Lader 3.8.2022 Ylöjärvi, Finland Jani Käkelä, Toimitusjohtaja / Verkställande direktör /...
