Avant 645i 650i
Steuerung Teleskophubarm, Zusatzhydraulik und anderer
Funktionen
Die meisten Funktionen des Laders werden je nach Modell über Bedienhebel auf der rechten Maschinenseite
gesteuert:
Hubarm-
und
Zusatzhydraulikpumpe usw. in Abhängigkeit des Ladermodells. Die folgenden Abbildungen und Abschnitte zeigen
die unterschiedlichen Funktionen.

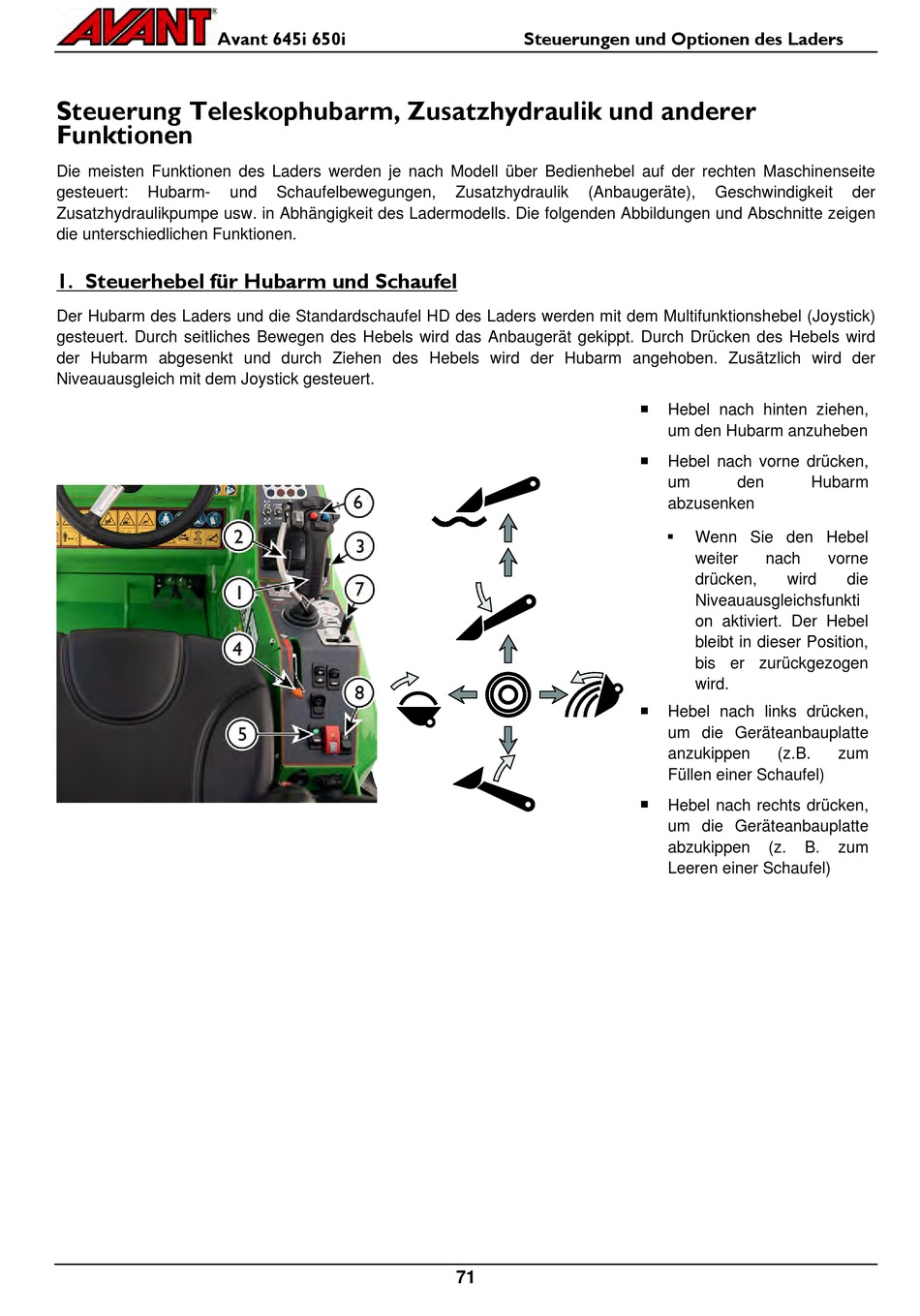

1. Steuerhebel für Hubarm und Schaufel
Der Hubarm des Laders und die Standardschaufel HD des Laders werden mit dem Multifunktionshebel (Joystick)
gesteuert. Durch seitliches Bewegen des Hebels wird das Anbaugerät gekippt. Durch Drücken des Hebels wird
der Hubarm abgesenkt und durch Ziehen des Hebels wird der Hubarm angehoben. Zusätzlich wird der
Niveauausgleich mit dem Joystick gesteuert.
Schaufelbewegungen,
Steuerungen und Optionen des Laders
.
Zusatzhydraulik
(Anbaugeräte),
71
Geschwindigkeit
Hebel nach hinten ziehen,
um den Hubarm anzuheben
Hebel nach vorne drücken,
um
den
Hubarm
abzusenken
Wenn Sie den Hebel
weiter
nach
drücken,
wird
Niveauausgleichsfunkti
on aktiviert. Der Hebel
bleibt in dieser Position,
bis er zurückgezogen
wird.
Hebel nach links drücken,
um die Geräteanbauplatte
anzukippen
(z.B.
Füllen einer Schaufel)
Hebel nach rechts drücken,
um die Geräteanbauplatte
abzukippen
(z.
B.
Leeren einer Schaufel)
der
vorne
die
zum
zum
