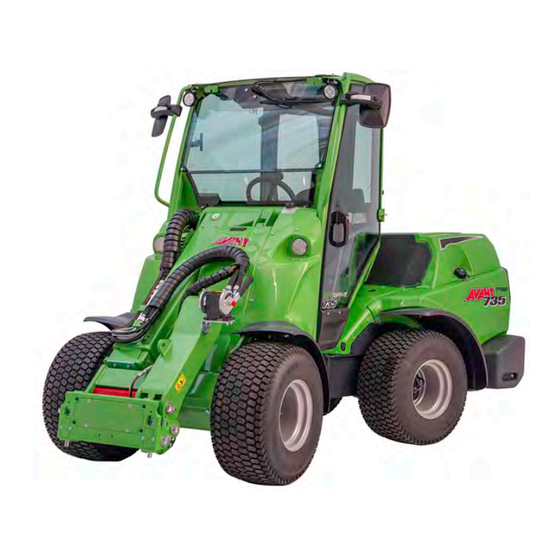

AVANT 735 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. AVANT Anleitungen
  4. Landwirtschafts-Ausrüstung
  5. 735
  6. Bedienungsanleitung

AVANT 735 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 735:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Deutsch
Bedienungsanleitung
2023-
www.avanttecno.com
A462438 2023 1 DE 2023-
Inhaltsverzeichnis
loading

Verwandte Anleitungen für AVANT 735

Inhaltszusammenfassung für AVANT 735

  • Seite 1 Deutsch Bedienungsanleitung 2023- www.avanttecno.com A462438 2023 1 DE 2023-...

  • Seite 2: Inhaltsverzeichnis

    Avant 735 2023 1 INHALTSVERZEICHNIS Scheinwerfer ................79 Kabinen (Option) ..............81 EINFÜHRUNG ............3 BEDIENUNGSHINWEISE .......... 85 Vorwort ..................3 Starten des Laders ..............86 Verwendungszweck ..............4 Motor stoppen (Sicheres Stopp-Verfahren) ...... 89 Stellen Sie sicher, dass alle relevanten Handbücher Fahrantrieb .................

  • Seite 3: Einführung

    Einführung Vorwort AVANT TECNO OY bedankt sich bei Ihnen für das Vertrauen in unsere Produkte und den Kauf dieses AVANT- Laders. Sie sind das Ergebnis unserer langjährigen Erfahrung bei der Konstruktion und dem Bau von kompakten Multifunktionsladern. Wir bitten Sie, die vorliegende Bedienungsanleitung vor Inbetriebnahme sorgfältig zu lesen.

  • Seite 4: Verwendungszweck

    Avant 735 Verwendungszweck Der AVANT 735 ist ein gelenkiger Kompaktlader, der sowohl für den privaten als auch für den professionellen Einsatz konzipiert und hergestellt wurde. Der Lader kann mit den von AVANT TECNO OY angebotenen Anbaugeräten ausgestattet werden und damit für die unterschiedlichsten Arbeiten eingesetzt werden. Wegen dieser multifunktionalen Beschaffenheit des Laders und den verschiedenen Anbaugeräten und Aufgaben lesen...

  • Seite 5: Stellen Sie Sicher, Dass Alle Relevanten Handbücher Verfügbar Sind

    Probleme mit dem Betrieb Ihres Laders oder dessen Anbaugeräte gibt. Bewahren Sie diese Bedienungsanleitung stets mit dem Lader auf. Bei Verlust der Bedienungsanleitung wenden Sie sich bitte an Ihren AVANT-Servicepartner. Achten Sie auch darauf, diese Bedienungsanleitung bei Änderung des Besitzes oder Weiterverkauf an den neuen Eigentümer weiterzugeben.

  • Seite 6: Dieses Handbuch Mit Dem Lader Aufbewahren

    Einige der in dieser Bedienungsanleitung aufgeführten Geräte oder Optionen sind möglicherweise nicht verfügbar. Die Bilder in dieser Bedienungsanleitung könnten optionales Zubehör zeigen. Die Verfügbarkeit von Optionen könnte sich ändern. Einige Optionen könnten die Installation und Verwendung anderer Optionen ausschließen. Für weitere Informationen kontaktieren Sie bitte Ihren AVANT-Händler.

  • Seite 7: Gewährleistung Von Avant

    Sicherheit hat Vorrang Gewährleistung von AVANT Die nachstehenden Gewährleistungsbedingungen gelten nur für den Lader Avant 735 und nicht für die eventuell damit verwendeten Anbaugeräte. Alle Reparaturen oder Umbauten, die während der Gewährleistungszeit ohne die vorherige Genehmigung durch AVANT TECNO OY durchgeführt werden heben die Gewährleistung auf.

  • Seite 8: Sicherheit Hat Vorrang

    Sicherheit hat Vorrang Avant 735 Sicherheit hat Vorrang Ein unsachgemäßer oder fahrlässiger Umgang mit dem Lader kann zu schweren Unfällen führen. Machen Sie sich mit der korrekten Verwendung des Laders vertraut, bevor Lader bedienen. Stellen sicher, diese GEFAHR Bedienungsanleitung sowie alle relevanten Sicherheitsanweisungen, lokalen Vorschriften und sicheren Arbeitsverfahren gelesen und verstanden zu haben.
  • Seite 9 Anbaugerät. Anheben Personen ist nur mit dem für diesen Zweck Quetschgefahr unter Hubarm konzipierten Anbaugerät zulässig: der AVANT Leguan 50 Arbeitsbühne. Befolgen Sie die oder Anbaugerät – Halten Sie Anweisungen in der Bedienungsanleitung des sich angehobenem GEFAHR Leguan 50 Anbaugeräts.
  • Seite 10 Sicherheit hat Vorrang Avant 735 Sicherheitsvorrichtungen dienen Sturzgefahr Gefahr Ihrer Sicherheit – Überfahrens durch den Lader – Sicherheitsfunktionen dürfen Heben oder transportieren Sie GEFAHR WARNUNG keinesfalls modifiziert oder niemals Personen. Verwenden umgangen werden. Lader oder dessen Sicherheitsvorrichtungen dienen Anbaugeräte niemals, Ihrer Sicherheit.
  • Seite 11 Avant 735 Sicherheit hat Vorrang Quetschgefahr durch Bewegung Quetschgefahren zwischen des Laders – Betätigen Sie die Reifen – Drehen Sie das Lenkrad Feststellbremse, bevor Sie den nicht, wenn Personen in der WARNUNG VORSICHT Fahrersitz verlassen. Beachten Nähe des Laders stehen. Bei...

  • Seite 12: Gefahrenbereiche Im Umfeld Des Laders

    Sicherheit hat Vorrang Avant 735 Wenn Sie den Lader unbeaufsichtigt stehen lassen, Sicherheitsgurt muss stets das sichere Stoppverfahren angewendet werden, dieser Bedienungsanleitung Legen Sie bei der Verwendung beschrieben wird. Senken Sie vor allem den Hubarm des Laders stets vollständig ab oder senken Sie das...
  • Seite 13 Avant 735 Sicherheit hat Vorrang Erstickungsgefahr – Sorgen Sie für Exposition gegenüber eine Belüftung. Dieselmotorabgasen kann Krebs verursachen. Verbrennung Erstickungsgefahr – Sorgen Sie WARNUNG Dieselkraftstoff entstehen viele für eine Belüftung. Motorabgase potenziell krebserregende enthalten unter anderem Stoffe, die in den Abgasen von GEFAHR Dieselmotoren enthalten sind.

  • Seite 14: Heiße Abgase

    Sicherheit hat Vorrang Avant 735 Hantieren mit schweren Lasten Heiße Abgase Seien Sie beim Hantieren mit schweren Lasten Extrem heiße Auspuffgase und Anbaugeräten vorsichtig – Auspuffrohr – Lassen Sie den WARNUNG Umkippgefahr Motor niemals laufen GEFAHR  parken Sie den Lader nach...
  • Seite 15 Avant 735 Sicherheit hat Vorrang Wenn Sie mit schweren Lasten oder Umkippgefahr – Gelenkrahmen. Anbaugeräten hantieren: Das Drehen des Knickgelenks  Arbeiten Sie mit schweren Lasten nur auf kann zu einem Umkippen des festem, ebenem Boden und fahren Sie dabei mit WARNUNG dem Lader langsam.

  • Seite 16: Betrieb Auf Unebenem Untergrund, Auf Hangneigungen Oder In Der Nähe Von Baugruben

    Sicherheit hat Vorrang Avant 735 Betrieb auf unebenem Untergrund, Lastsensorsystem: auf Hangneigungen oder in der Nähe Lader einem Lastsensorsystem von Baugruben ausgestattet. Dieses gibt ein akustisches Warnsignal ab und gleichzeitig leuchtet auf dem Armaturenbrett Unebener Boden kann eine Kontrollleuchte auf, wenn die Gefahr besteht, Umkippen des Laders führen –...
  • Seite 17 Avant 735 Sicherheit hat Vorrang Wenn Sie den Lader auf unebenem Gelände Umkippgefahr unebenem bedienen, muss Folgendes beachtet werden: Gelände – Fahren  geneigten Oberflächen langsam. Arbeiten Sie mit schweren Lasten nur auf Halten Sie Lasten stets nahe am WARNUNG ebenem Gelände.

  • Seite 18: Sicherheits- Und Schutzausrüstung

    Sicherheit hat Vorrang Avant 735  In Abhängigkeit der Arbeit und des Sicherheits- und Schutzausrüstung Arbeitsbereichs könnte auch eine Atemschutzmaske oder eine Tragen Sie sachgemäße und sichere Arbeits- und andere Vorrichtung zur Filtration Schutzkleidung (PPE). der eingeatmeten Luft erforderlich ...

  • Seite 19: Sicherheits-Überrollbügel (Rops) Und Sicherheitsdach (Fops)

    Servicetechnikern überlassen werden. Jedwede Vertriebs- oder Servicepartner. Modifizierung an dieser Maschine muss im Voraus von einem autorisierten Avant-Vertreter genehmigt Verwenden immer werden. Wenn Sie den Lader oder das Anbaugerät Sicherheitsgurt, modifizieren, könnte dies gefährlich werden und zu schweren oder gar tödlichen Verletzungen führen.

  • Seite 20: Arbeiten In Der Nähe Von Stromleitungen

    Sicherheit hat Vorrang Avant 735 Arbeiten in der Nähe von Sicherheit beim Graben Stromleitungen Gefahr schweren Stromschlaggefahr – Halten Sie Verletzungen oder Tod – Planen sich von Stromkabeln fern. Der Sie alle Grabungsarbeiten im GEFAHR GEFAHR Kontakt mit elektrischen Leitungen Voraus.
  • Seite 21 Avant 735 Sicherheit hat Vorrang Kontaktieren Sie vor dem Graben die lokalen Behörden. In manchen Gebieten sind Sie möglicherweise verpflichtet, Graben Boden zuständigen Behörden zu kontaktieren. In manchen Gebieten gibt es eine Hotline oder Informationen auf einer Website, wo Sie weitere Informationen über mögliche Gefahren im Boden finden können.

  • Seite 22: Elektrosystem Und Handhabung Der Batterie

    Sicherheit hat Vorrang Avant 735 Elektrosystem und Handhabung der Batterie Die Batterie des 12-V-Elektrosystems des Laders Bleibatterien erzeugen während befindet sich am Heck, auf der rechten Seite des Aufladens entflammbare Laders unterhalb der Abdeckung. und explosive Gase. Stellen Sie WARNUNG...
  • Seite 23 Avant 735 Sicherheit hat Vorrang Brandschutz Wenn Sie mit der Batterie hantieren, muss Folgendes beachtet werden: Reinigen Sie den Lader, um die Ablagerung  brennbarer Stoffe wie Staub, Laub, Heu, Stroh usw. Die Batterie enthält korrosive Schwefelsäure, die zu vermeiden.

  • Seite 24: Batteriehauptschalter

    Sicherheit hat Vorrang Avant 735 Sicherungen Batteriehauptschalter Auf dem Lader befinden sich mehrere Sicherungen Der Lader ist mit einem in verschiedenen Sicherungskästen. Ersetzen Sie Batteriehauptschalter eine durchgebrannte Sicherung stets nur durch eine ausgerüstet. Sicherung gleicher Leistung. Für weitere Schalter befindet sich Informationen über Sicherungen siehe Seite 153.

  • Seite 25: Beschreibung Des Laders

    Kontaktdaten Notieren Sie die Seriennummer und Herstellungswoche Ihres Laders und halten Sie diese bereit, wenn Sie mit Ihrem Händler oder dem AVANT-Servicepartnern kommunizieren. Die Angabe der Seriennummer und der Herstellungswoche ermöglicht es, die richtigen Ersatzteile für Ihren Lader zu identifizieren.
  • Seite 26 Beschreibung des Laders Avant 735 Typenschild des Laders: Das Typenschild des Laders befindet sich in der Nähe der Fahrpedale. Inhalt des Typenschildes: Name und Anschrift des Herstellers CE-Kennzeichnung Bezeichnung der Maschinen Typenschlüssel Ihres Laders* Seriennummer* Modelljahr* Herstellungswoche/-jahr* Installierte Nettoleistung* Betriebsmasse* * Die in dieser Bedienungsanleitung dargestellten Aufkleber sind Beispiele für die Aufkleber auf den Ladern.

  • Seite 27: Hauptbauteile Des Laders

    Avant 735 Beschreibung des Laders Hauptbauteile des Laders Die folgende Abbildung zeigt die Hauptbauteile des Laders. Diese allgemeinen Teile sind unabhängig vom Kabinentyp gleich. 1. Vorderwagen 5. Geräteanbauplatte Am Vorderwagen montiert sind: Fahrersitz, Anbaugeräte werden Bediensteuerungen, Hydraulikregelventile, Geräteanbauplatte montiert. Hydrauliköltank, Anschluss für Zusatzhydraulik, Verriegelungsbolzen auf der Platte können...

  • Seite 28: Schilder Und Aufkleber

    Wenn einer dieser Aufkleber fehlt oder unleserlich ist, verwenden WARNUNG Sie den Lader nicht mehr, bis der Aufkleber ersetzt wurde. Neue Schilder oder Aufkleber erhalten Sie bei Ihrem AVANT-Vertriebs- und Servicepartner. Aufkleber für Lader mit ROPS-Bügel Aufkleber auf Lader mit Kabine GT...

  • Seite 29: Aufkleber

    Avant 735 Beschreibung des Laders Tabelle 2 – Liste der Sicherheitsaufkleber und Kennzeichnungen auf der Maschine Aufkleber Position Paneel vor dem Fahrersitz Produktnumme A441476 Symbol Sicherheitsmeldung WARNUNG Eine falsche, missbräuchliche oder fahrlässige Verwendung kann zu Gefahren führen, die durch eine sorgfältige...
  • Seite 30 Beschreibung des Laders Avant 735 Aufkleber Stellen Sie sicher, dass beide Verriegelungsbolzen verriegelt sind. Prüfen Sie beide Verriegelungsstifte, bevor Sie das Anbaugerät bewegen. Quetschgefahr bei Bewegung des Laders Ziehen Sie die Feststellbremse und senken Sie das Anbaugerät auf den Boden ab. Stellen Sie sicher, dass sich der Lader nicht bewegt, wenn Sie den Fahrersitz verlassen.
  • Seite 31 Avant 735 Beschreibung des Laders Aufkleber Meldung VORSICHT Bei Avant 735 Halten Sie an, bevor Sie die Feststellbremse aktivieren. Produktnummer Aktivierung Feststellbremse, A442339 während die Maschine in Bewegung ist, könnte zu einer Blockierung der Räder und einem abrupten Anhalten führen. Eine wiederholte Betätigung während der Fahrt...
  • Seite 32 Beschreibung des Laders Avant 735 Aufkleber Meldung WARNUNG Position Gefahr eines seitlichen Umkippens beim Paneel Fahren auf unebenem Boden und mit hoher neben dem Geschwindigkeit oder schwerer Ladung. Lenkrad Halten Sie Lasten nahe am Boden. Fahren Sie auf unebenem Boden und...
  • Seite 33 Avant 735 Beschreibung des Laders Aufkleber Meldung GEFAHR Position Das Absenken des Laderhubarms kann Hubarm, auf beiden Seiten zu schweren oder gar tödlichen Quetschverletzungen führen. Produktnummer Halten Sie sich vom Gefahrenbereich A417273 (2 Stk.) des Laders und dessen Anbaugeräte fern.
  • Seite 34 Beschreibung des Laders Avant 735 Tab. 3: Sicherheitsaufkleber im Motorraum Aufkleber Meldung GEFAHR Position Verbrennungsgefahr durch Austritt von Motorraum, am heißem Dampf und kochendem Wasser – Kühlmittelbehälter Öffnen Sie den Kühlmittelbehälter niemals bei heißem Motor. Produktnummer Das Kühlsystem steht unter Druck. Das Öffnen A417272 des Kühlmittelbehälterdeckels bei heißem...
  • Seite 35 Avant 735 Beschreibung des Laders Tabelle 4 – Zusätzliche Aufkleber auf Ladern mit Kabine Die folgenden Etiketten sind am Lader angebracht, wenn der Lader mit einer geschlossenen Kabine ausgestattet ist. Aufkleber Meldung NOTAUSSTIEG Position Verwenden Sie den Fensterhammer, um das Glas Bei Kabine GT: einzuschlagen.
  • Seite 36 Beschreibung des Laders Avant 735 Tabelle 5 – Informationsaufkleber Aufkleber Meldung ROPS/FOPS-Zulassung, auf Position Lader mit ROPS-Bügel oder Kabine L ROPS-Überrollbügel, innen Produktnummer A49519 ROPS/FOPS-Zulassung, auf Position Lader mit Kabine GT Kabine GT, innen Produktnummer A451708 Schallleistungspegel 98 dB(A) 16 ROPS-Verdeck...
  • Seite 37 Avant 735 Beschreibung des Laders Richtiger Typ des Hydrauliköls Position Siehe Seite 143 Vorderes Paneel unter dem Fahrersitz Das vom Hersteller eingefüllte Original- Hydrauliköl ist mit einem der folgenden Aufkleber gekennzeichnet. Produktnummern A446611 A446612 Informationen über die Position Nennbetriebsleistung. Dachplatte Für weitere Informationen...

  • Seite 38: Technische Daten

    320/55-15" TR/GR 1305 mm 2160 mm + 30 mm Kabine GT Reifentypen: Betriebsmasse* 735 ROPS: 1800 kg Reifenprofil Traktorreifen, mit tiefen Rillen, um Masseerhöhung mit + 150 kg die bestmögliche Zugkraft zu gewährleisten Kabine GT Reifenprofil Rasenreifen, mit glatterer Standardgegengewichte 170 kg Oberfläche und größerer Kontaktfläche...

  • Seite 39: Allgemeine Informationen

    Avant 735 Beschreibung des Laders Allgemeine Informationen AVANT 735 Modell Stufe V Kategorie Erdbewegungsgerät / Lader / Kompaktlader gemäß EN ISO 6165 Fahrantrieb Hydrostatisch, 1 Geschwindigkeit Hubkapazität ISO 14397-1 Last auf einer Palette, vom Boden 1400 kg angehoben Für weitere Informationen siehe Seite 46.

  • Seite 40: Motorspezifikationen

    Beschreibung des Laders Avant 735 Motorspezifikationen – 735 AVANT 735 Motorspezifikationen Stufe V Motorfabrikat und -typ Kubota V1505-EF01 EU: 2016/1628 Stufe V Emissionspegel USA: EPA/CARB Tier 4 Funktionsprinzip Diesel, 4-Takt, OHV, 2 Ventile/Zylinder Anzahl von Zylindern Bohrung × Hub 78 x 78,4 mm Hubraum 1498 cm³...

  • Seite 41: Motorenölanforderungen

    Avant 735 Beschreibung des Laders Motorenölanforderungen Verwenden Sie ausschließlich hochqualitatives Motoröl Motorhersteller empfohlenen Viskositätsklasse mit API-Service-Klasse CF, CF-4, CG- 4, CH-4 oder CI-4. Siehe auch das Benutzerhandbuch Kubota. Wählen Viskositätsklasse entsprechend der Umgebungstemperatur. Verwenden Sie bei kalten Klimabedingungen ein hochqualitatives Mehrbereichsöl.

  • Seite 42: Bereifung

    Reifenluftdruck beeinflusst die höchstzulässige Geschwindigkeit des Reifens bzw. die Tragkraft. Halten Sie den Reifendruck im Bereich des empfohlenen Drucks. Verwenden Sie Reifen- und Felgenmodelle, die von AVANT empfohlen werden, um sicherzustellen, dass die Reifen die Anforderungen an Dimension, Belastung und Geschwindigkeit für dieses Ladermodell erfüllen.

  • Seite 43: Fahrgeschwindigkeit Und Schubkraft

    Belastung der Antriebsmotoren zu vermeiden. Es stehen gegebenenfalls auch Spezialreifen Spikes zur Verfügung. Für weitere Informationen Befolgen Sie die den Schneeketten beiliegende wenden Sie sich an Ihren AVANT Vertriebs- und Montageanleitung. Kontaktieren Sie im Bedarfsfall Servicepartner. Ihren Kundendienst. Stellen sicher, dass Schneeketten aufgezogen werden können, ohne...

  • Seite 44: Ölfluss Zusatzhydraulik

    Beschreibung des Laders Avant 735 Wenn der Lader mit Reifen mit Ballast ausgestattet Ölfluss Zusatzhydraulik ist, muss das folgende Symbol an einem gut sichtbaren Ort am Laderrahmen in der Nähe der nachfolgende Grafik zeigt Reifen angebracht werden. Wenn Sie die Reifen Ausgangsströmung...

  • Seite 45: Hubkraft

    Avant 735 Hubkraft Hubkraft Die Hubkraft beschreibt die Last, die der Lader Umkippgefahr – Befolgen Sie bewältigen kann. Die Hubkraft wird durch die die Sicherheitsanweisungen.Die folgenden Hauptfaktoren begrenzt: WARNUNG Hubleistung Laders Stabilität des Laders begrenzt durch das Kippmoment  Betriebsbedingungen über die vordere Achse.

  • Seite 46: Definitionen

    Hubkraft Avant 735 Gefahr durch herabfallende Definitionen Lasten – Überschreiten Jedwede Darstellung, Diagramm, Tabelle oder niemals die maximale Last des GEFAHR Wert hinsichtlich der Kipplast sowie die ROC- Anbaugeräts. Die Hubkraft des Tabelle gelten nur, wenn folgenden Bedingungen erfüllt werden: Laders und die Kipplast könnten...
  • Seite 47 Bedienungsanleitung, das weitere Informationen über ihre Nennbetriebskapazität bei Verwendung mit verschiedenen Ladermodellen enthält. Halten Sie die Handbücher aller Anbaugeräte stets für alle Bediener des Laders verfügbar. Wenn nicht alle Handbücher zur Verfügung stehen, wenden Sie sich an Ihren AVANT-Händler.

  • Seite 48: Lastanzeige

    Hubkraft Avant 735 Lastanzeige Fahrbare Nutzlast Lader einem Lastsensorsystem nebenstehende ROC-Aufkleber zeigt eine ausgestattet. Bei Annäherung an die Kipplast gibt Kipplast-Tabelle errechnete fahrbare das System eine akustische Warnung ab und eine Nutzlast (Rated Operating Capacity), anhand derer rote Anzeige leuchtet auf dem Armaturenbrett auf.
  • Seite 49 Avant 735 Hubkraft Lastendiagramm auf der linken Seite des Aufklebers: Die Grafik auf der linken Seite des Aufklebers zeigt den Abstand der Last in verschiedenen Positionen des Hubarms des Laders. In dieser Grafik und in der Tabelle der Nennbetriebskapazität wird die Last so platziert, dass sich ihr Schwerpunkt 500 mm vor den vertikalen Palettengabelarmen befindet.
  • Seite 50 Hubkraft Avant 735 Aufkleber A442321A der fahrbaren Nutzlast, in Kilogramm Die Tabelle zur fahrbaren Nutzlast gilt unter folgenden Bedingungen:  sicherer und ebener Untergrund  Lader steht oder bewegt sich mit max. 2 km/h, leichten langsamen Steuerungsbewegungen  ein Fahrer mit einem Gewicht von 75 kg auf dem Fahrersitz sitzt;...

  • Seite 51: Kipplast - Lastdiagramm

    Avant 735 Hubkraft Kipplast – Lastdiagramm Anhand dieses Diagramms kann die Tragfähigkeit So ist die Lasttabelle zu lesen des Laders gemäß dem Abschnitt zwischen dem Kipplast des Laders in aufrechter Position. Schwerpunkt der Last und der Vorderachse des Laders ermittelt werden. Das Diagramm bezieht sich Kipplast des Laders bei max.

  • Seite 52: Schätzung Der Tatsächlichen Hubkraft

    Hubkraft Avant 735 Schätzung der tatsächlichen Hubkraft Die tatsächliche Kipplast und die Stabilität des Laders hängen von zahlreichen Faktoren ab, die Sie berücksichtigen müssen, wenn Sie mit schweren Lasten oder Anbaugeräten hantieren. In der nachfolgenden Tabelle sind zahlreiche Faktoren aufgelistet, die die Stabilität des Laders beeinflussen.

  • Seite 53: Steuerungen Und Optionen Des Laders

    Avant 735 Steuerungen und Optionen des Laders Steuerungen und Optionen des Laders In diesem Kapitel werden die Positionen und Funktionen der Bedienelemente des Laders beschrieben. Die Positionen und Funktionen der Bedienelemente können bei unterschiedlichen Modellen und Kabinenversionen leicht voneinander abweichen. Auf den folgenden Seiten finden Sie Informationen über die Steuerungen und Optionen des Laders.

  • Seite 54: Übersicht Der Steuerungen

    Steuerungen und Optionen des Laders Avant 735 Übersicht der Steuerungen Referenz Seite Armaturenbrett Zündschalter Multifunktions-Display Schalter am Armaturenbrett Kontrollleuchten Steuerhebel für Hubarm und Schaufel 56 Steuerhebel Handgashebel Steuerschalter auf dem Armaturenbrett Sicherheitsgurtschnalle CAN-Diagnoseanschluss 12-V-Anschluss (max. 15 A) Radio (Option, nur Kabine GT)

  • Seite 55: Schalter Am Armaturenbrett

    Avant 735 Steuerungen und Optionen des Laders Schalter am Armaturenbrett Die Anzahl der zusätzlichen Steuerschalter hängt davon ab, welche Optionen auf dem Lader installiert sind. Die Position und die Anordnung von Schaltern können sich von den in diesem Kapitel dargestellten unterscheiden.

  • Seite 56: Armaturenbrett

    Steuerungen und Optionen des Laders Avant 735 Armaturenbrett Schalter und Kontrollleuchten Das Armaturenbrett auf der rechten Seite des Fahrersitzes enthält Messgeräte, Kontrollleuchten Schalter auf dem Armaturenbrett: und Schalter zur Steuerung des Laders. Je Symbol Schalter nachdem, welche Kabine auf dem Lader installiert Zündschalter...

  • Seite 57: Multifunktions-Display

    Für möglich sicher anzuhalten. Drehen Sie den Informationen über unterschiedliche Batterietrennschalter in die Meldungen siehe Seite 59. Position OFF und wenden Sie sich an den AVANT- Informationen zum Lastsensor Kundendienst. Motordrehzahl Fernlichtscheinwerfer Blau eingeschaltet Kraftstofftankpegel Nur Kommunalpaket Informationen zur ausgewählten Anzeigeseite...

  • Seite 58: A Steuertasten Für Das Display

    Steuerungen und Optionen des Laders Avant 735 Motorkühlmitteltemperatur Tasten auf dem Display hoch A Steuertasten für das Display Reduzieren Sie die Motorlast oder halten Sie Drücken Sie diese Taste, um zur den Motor an und lassen Sie Basisansicht zurückzukehren. ihn abkühlen.
  • Seite 59 Avant 735 Steuerungen und Optionen des Laders Warn- und Informationsmeldungen auf dem Display Text auf dem Display: Übersetzung: Erklärung: ENGINE OIL PRESSURE LOW MOTORÖLDRUCK NIEDRIG Motor warnt Benutzer vor niedrigem Öldruck. VOLTAGE LOW SPANNUNG NIEDRIG Batteriespannung liegt unter dem Grenzwert für niedrige Batteriespannung.
  • Seite 60 Steuerungen und Optionen des Laders Avant 735 Text auf dem Display: Übersetzung: Erklärung: Log saved successfully, remove Protokoll erfolgreich gespeichert, Information an den Benutzer, dass das USB-Stick entfernen Hydrauliköltemperatur-Protokoll auf einem USB- Stick gespeichert wird und der USB-Stick entfernt werden kann...

  • Seite 61: Steuerung Teleskophubarm, Zusatzhydraulik Und Anderer Funktionen

    Avant 735 Steuerungen und Optionen des Laders Steuerung Teleskophubarm, Zusatzhydraulik und anderer Funktionen Die meisten Funktionen des Laders werden je nach Modell über Bedienhebel auf der rechten Maschinenseite gesteuert: Hubarm- Schaufelbewegungen, Zusatzhydraulik (Anbaugeräte), Geschwindigkeit Zusatzhydraulikpumpe usw. in Abhängigkeit des Ladermodells. Die folgenden Abbildungen und Abschnitte zeigen die unterschiedlichen Funktionen.
  • Seite 62 Steuerungen und Optionen des Laders Avant 735 Beim Betrieb von Anbaugeräten, für die ein kontinuierlicher Fluss erforderlich ist, wie etwa bei Anbaugeräten mit Hydraulikmotoren, ist es wichtig, dass der Steuerhebel vollständig umgelegt ist. Falls Regelventil nicht vollständig geöffnet ist und den Durchfluss des Hydrauliköls beschränkt, kann die Hydraulikanlage schnell überhitzen.

  • Seite 63: Telescopic Boom Control Lever

    Avant 735 Steuerungen und Optionen des Laders 3. Telescopic boom control lever 4. Handgashebel Der Teleskop-Hubarm macht viele Aufgaben leichter, Die Fahrgeschwindigkeit des Motors wird mit dem auch wenn keine Lasten angehoben werden Handgashebel gesteuert. müssen. Sie können zum Beispiel Material mit einer ...

  • Seite 64: Feststellbremsenschalter

    Steuerungen und Optionen des Laders Avant 735 5. Feststellbremsenschalter 6. Joystick – 8 Funktionen (Option) Die Feststellbremse wird aktiviert, wenn der Lader Der Lader kann optional mit einem acht Funktionen ausgeschaltet ist oder wenn der Hydraulikdruck bietenden Joystick ausgestattet werden.

  • Seite 65: Steuerhebel Des Zusätzlichen Hydraulikanschlusses (Option)

    Avant 735 Steuerungen und Optionen des Laders Vermeiden abrupte 7. Steuerhebel des zusätzlichen Hydraulikanschlusses (Option) Bewegungen eines Anbaugeräts – Verwenden Sie elektrische VORSICHT Zusätzlich serienmäßigen Tasten mit Vorsicht. Wenn Sie Zusatzhydraulikanschluss kann der Lader optional einer doppelt wirkenden Zusatzhydraulik bestimmte Anbaugeräte mit den ausgestattet werden.
  • Seite 66 Steuerungen und Optionen des Laders Avant 735 Zusätzliche Schalter EIN (kombinierter Steuermodus) Steuertasten auf Der kombinierte Modus von hydraulischer und dem Joystick. elektrischer Steuerung ermöglicht einen einfacheren Lesen Sie auch und flexibleren Betrieb bestimmter Anbaugeräte. In Bedienungsanlei diesem Modus kombiniert Opticontrol ®...

  • Seite 67: Einstellung Mit 1 Und 2 Pumpen

    Avant 735 Steuerungen und Optionen des Laders Einstellung mit 1 und 2 Pumpen Halten Pumpenwahlschalter bei normalem Manche Anbaugeräte benötigen einen hohen Gebrauch in der Einstellung mit Hydraulikölstrom, damit das Anbaugerät effizient einer Pumpe, eine arbeiten kann. Lader zwei Überdrehzahl Anbaugeräts...

  • Seite 68: Bedienschaltersatz Für Hinten Montierte Anbaugeräte (Option)

    Falls auf dem Mehrfachstecker des Anbaugeräts kein Stecker vorhanden ist, verwenden Sie bitte den separaten Adapter, um den Anschluss an die reguläre Zwölf-Volt-Steckdose des Laders vorzunehmen. Sie können sich auch an Ihren AVANT-Händler wenden, um einen Stecker an den Mehrfachstecker des Anbaugeräts anzuschließen.

  • Seite 69: Niveauausgleich

    Avant 735 Steuerungen und Optionen des Laders Niveauausgleich Parallelführung (Option) Lader der Serie Avant 735 sind serienmäßig mit dem Parallelführung Niveauausgleich ausgestattet. Der Niveauausgleich System, das das Anbaugerät in ist in den Joystick-Steuerhebel von Hubarm und derselben Position geneigt hält, Schaufel integriert.

  • Seite 70: Sanfter Antrieb (Option)

    Steuerungen und Optionen des Laders Avant 735 Gefahr Freisetzung Sanfter Antrieb (Option) unter Druck stehendem Der AVANT 735 kann optional mit dem sanften Hydrauliköl – Deaktivieren Sie WARNUNG Antriebssystem ausgestattet werden, den Druckspeicher, bevor Sie Stoßdämpfersystem für den Hubarm ist.

  • Seite 71: Zusatzgewichte

    Es können Zusatzgewichte installiert werden, um die Das serienmäßige Gegengewicht der Lader der Stabilität des Laders bei der Handhabung schwerer Serie Avant 735 ist ein 170 kg schwerer Block, der Lasten oder Anbaugeräte zu erhöhen. auf der Rückseite des Laders montiert ist. In allen technischen Informationen über die Masse und...

  • Seite 72: Hinzufügen Oder Entfernen Von Gegengewichten

    Steuerungen und Optionen des Laders Avant 735 Zum Ein- und Ausbau der seitlichen Gefahr eines Kontrollverlustes Gegengewichte (180-Kilogramm-Satz, A49063): über Lader – schweres Gegengewicht kann WARNUNG die Vorderseite des Laders zu leicht machen. Wenn Sie zu schwere Zusatzgewichte am Lader...

  • Seite 73: Anhängerkupplung (Option)

    Avant 735 Steuerungen und Optionen des Laders Gefahr von Bewegungen oder Anhängerkupplung (Option) Herunterfallen Laders – Der Lader kann mit einer Anhängerkupplung für das Heben Sie den Lader niemals GEFAHR Schleppen von Anhängern ausgerüstet werden. Es über seitlichen gibt zwei Arten von Anhängerkupplungen:...

  • Seite 74: Steuerkreis Vorne / Heck-Zusatzhydraulik-Anschluss (Option)

    Avant 735 Verwenden der Anhängerbeleuchtung Steuerkreis vorne / Heck- Der Anschluss für die Anhängerbeleuchtung ist als Zusatzhydraulik-Anschluss (Option) Option für AVANT-Lader erhältlich. Beim Ziehen eines Anhängers mit dem Lader auf öffentlichen Zusätzlich serienmäßigen Straßen müssen die Anhängerleuchten verwendet Zusatzhydraulikanschluss kann der Lader optional werden.

  • Seite 75: Rückfahrsummer (Optional)

    Avant 735 Steuerungen und Optionen des Laders Rückfahrsummer (optional) Ein Rückfahrsummer gibt ein akustisches Signal ab, wenn der Lader rückwärtsfährt. Das Signal weist andere auf eine sich nähernde Maschine hin. Das Rückfahrsignal kann Einstellungsmenü ON/OFF gestellt werden. Es ist möglich, OFF zu wählen, z.
  • Seite 76 Steuerungen und Optionen des Laders Avant 735 Gegengewicht-Montageplatte für hintere Hebevorrichtung Bei Verwendung der hinteren Hebevorrichtung kann das Gegengewicht an der Montageplatte angebracht werden. Mit der Montageplatte ist es einfach, das Gegengewicht an der hinteren Hebevorrichtung zu befestigen. Die Montageplatte erleichtert auch das...

  • Seite 77: Sitz - Sicherheitsgurt Und Sitzeinstellung

    Avant 735 Steuerungen und Optionen des Laders Sitz – Sicherheitsgurt und Sitzeinstellung Gefahr, vom Lader zu fallen und Gefederter Sitz Lader überfahren gefederte Sitz bietet folgenden werden – Transportieren Sie WARNUNG Einstellungsmöglichkeiten: niemals Passagiere. Sitzplatzkapazität Laders: unbedingt eine Person. Nehmen Sie nie Beifahrer auf...

  • Seite 78: Gefederter Sitz (Kabine Gt)

    Steuerungen und Optionen des Laders Avant 735 Gefederter Sitz (Kabine GT) Sitzheizung eines luftgefederten Sitzes Der luftgefederte Sitz Ein gefederter Sitz mit Textilbezug gehört zur ist serienmäßig mit Standardausstattung Kabine 1GT. einer Heizung Vinylbezug ist eine Option. ausgestattet. Der Schalter für die Heizung befindet sich Armaturenbrett.

  • Seite 79: Scheinwerfer

    Arbeit bei schlechten Sicht von der Kabine aus nicht Lichtverhältnissen erleichtern. beeinträchtigen. zusätzliche Arbeitsscheinwerfers beinhaltet zusätzliche Scheinwerfer vorne und hinten am Lader. Scheinwerfer werden einem Schalter Armaturenbrett gesteuert. AVANT-Arbeitsscheinwerfer sind LED-Module. Es gibt verschiedene Helligkeitsoptionen – wenden Sie sich an Ihren AVANT-Händler.
  • Seite 80 Leuchte ist versiegelt und die inneren Bauteile können nicht ausgetauscht oder repariert werden. Warnleuchten auf der Kabine GT (Option) Bei AVANT-Ladern der Serie 735 mit Kabine GT sind die Warnleuchten, die in die Kabine integriert sind, als Option verfügbar. Es gibt zwei Leuchten vorne und zwei hinten.

  • Seite 81: Kabinen (Option)

    Avant 735 Steuerungen und Optionen des Laders Kabinen (Option) Der AVANT 735 kann mit einer geschlossenen Standard- und optionale Ausstattung bei Kabine ausgestattet werden. Die Kabine GT kann verschiedenen Kabinenmodellen nur für neue Lader bestellt werden und kann nicht nachgerüstet werden. Das ROPS-Verdeck und alle...

  • Seite 82: Kabinensicherheit

    Steuerungen und Optionen des Laders Avant 735 Glasbruchgefahr – Fahren Kabinensicherheit nicht offener Sorgen Sie für eine gute Sicht aus der Kabine. Kabinentür. Die Tür könnte VORSICHT Halten Sie alle Fenster- und Scheibenbereiche bei Kontakt mit den Rädern sauber und frei von Schnee, Eis usw.

  • Seite 83: Scheibenwaschanlage Und Scheibenwischer (Kabine L)

    Avant 735 Steuerungen und Optionen des Laders Scheibenwaschanlage und Wenn es zum Heizen verwendet Scheibenwischer (Kabine L) wird, schalten Luftzirkulation sobald Bei Maschinen, die mit Kabine L ausgestattet sind, Temperatur Kabine wird Scheibenwaschanlage mithilfe eines ausreichend ist, da sich sonst die Schalters auf dem Armaturenbrett bedient.
  • Seite 84 Steuerungen und Optionen des Laders Avant 735 Kollisionsgefahr – Fahren Sie Lader niemals schlechter Sicht. Fahren Sie erst VORSICHT dann, wenn Sie eine gute Sicht in alle Richtungen haben. Lassen Sie den Lader warm werden. Klimaanlage (Option für Kabine GT) Die Kabine GT kann optional mit einer Klimaanlage (Kühlung) ausgestattet werden.

  • Seite 85: Bedienungshinweise

    Avant 735 Bedienungshinweise Bedienungshinweise Denken Sie immer daran: Sicherheit geht vor! Testen Sie alle Funktionen des Laders an einem offenen und sicheren Ort. Stellen Sie sicher, dass sich keine Personen im Arbeitsbereich des Laders bzw. im Gefahrenbereich des Anbaugeräts aufhalten.

  • Seite 86: Starten Des Laders

    Bedienungshinweise Avant 735 Starten des Laders Kollisionsgefahr – Vermeiden Vor dem Start Sie versehentliche Bewegungen Führen Sie vor dem Anlassen des Motors die des Laders. Halten Sie Hände und WARNUNG täglichen Inspektionen durch, siehe Seite 122. Füße anderen Stellen Sie Sitz und Spiegel (falls vorhanden) so ein,...

  • Seite 87: Zündschlüssel

    Avant 735 Bedienungshinweise Zündschlüssel Verletzungsgefahr unkontrollierte Bewegung – Überbrücken Sie niemals die WARNUNG normalen Steuerungen Anlassers. Verwenden Sie zum Anlassen des Laders immer nur Zündschlüssel. Eine Umgehung Zündschlüssels kann zu Funken, Verbrennungen, Bränden, Motorschäden Kontakt mit beweglichen Teilen des Motors führen.

  • Seite 88: Starten Des Motors

    Bedienungshinweise Avant 735 Verletzungsgefahr für Starten des Motors umstehende Personen – Führen Sie tägliche Überprüfungen aus (siehe Vermeiden Sie unbeabsichtigte Wartung & Instandhaltung auf Seite 115) WARNUNG Bewegungen des Anbaugeräts: Drehen sie den Batterie-  Ist die Zusatzhydraulik beim Hauptschalter...

  • Seite 89: Empfohlene Verwendung Des Laders

    Avant 735 Bedienungshinweise Vermeiden Sie einen unnötigen Nach dem Starten: Leerlauf des Motors über längere Führen Sie nach Anlassen des Motors die täglichen Zeiträume. Ein Leerlauf des Laders Inspektionen durch, siehe Seite 122. verursacht internen Verschleiß des Motors Emissionen. Dieselmotoren sind nicht dafür...
  • Seite 90 Bedienungshinweise Avant 735  Die Warnleuchten für niedrigen Öldruck oder die Störungsanzeige leuchten während des Betriebes auf.  Motorendrehzahl erhöht und/oder verringert sich plötzlich selbständig, ohne dass der Handgashebel betätigt wurde.  plötzliches oder ungewöhnliches Geräusch ist zu hören. ...

  • Seite 91: Fahrantrieb

    Avant 735 Bedienungshinweise Fahrantrieb Arbeitsprinzip Fahrpedale Der Lader Avant 735 ist mit einem hydrostatischen Verwenden der Fahrpedale: Fahrantrieb ausgestattet. Dieser basiert auf einer variablen hydraulischen Verstellpumpe Antriebskreis, die mit den beiden Fahrpedalen proportional gesteuert wird. Die Fahrt mit dem Lader wird mit den Fahrpedalen und dem Handgashebel gesteuert.
  • Seite 92 Halten Sie die Maschine optimalen Hydraulikölfluss hilft durch Minimierung von Verlusten, Energie zu sparen. Dies immer zuerst oder wird durch Einsatz integrierter hocheffizienter Avant- verlangsamen Ventilblöcke erreicht. Geschwindigkeit, bevor Sie eine höhere oder niedrigere Geschwindigkeit wählen. Hohe Schubkraft nötig: Gefahr eines Kontrollverlustes –...

  • Seite 93: X-Verriegelung (Kreuzverriegelung) Und Rutschsicherung

    Avant 735 Bedienungshinweise X-Verriegelung (Kreuzverriegelung) und Rutschsicherung Anti-Slip-Ventil (Option) Wenn der Lader mit dem optionalen Anti-Slip-Ventil X-Verriegelung (Kreuzverriegelung) ausgestattet ist, gibt es einen zusätzlichen Schalter auf der Rückseite des Joysticks. Das Ventil gleicht Der hydraulische Antriebskreis verfügt über ein den Ölfluss zwischen der linken und der rechten System, mit dessen Hilfe die Räder auf der linken...

  • Seite 94: Betrieb Unter Kalten Bedingungen

    Bedienungshinweise Avant 735 Betrieb unter kalten Motorvorwärmer (Option) Bedingungen Der Lader kann optional mit einem Motorvorwärmer ausgestattet werden. Der Vorwärmer erwärmt das Lassen Sie den Lader gut aufwärmen Kühlmittel des Motors, um das Anlassen des Laders bei kalten Bedingungen zu erleichtern. Der Einsatz Die Temperatur des Hydrauliköls hat Einfluss auf...
  • Seite 95 Avant 735 Bedienungshinweise Brand- und Stromschlaggefahr – Gefahr von Stromschlag und Prüfen Beschädigung Laders – Spannungsangabe Schalten WARNUNG VORSICHT Vorwärmers. Verwenden Verwendung Laders immer einen zugelassenen Blockheizung aus. Achten Sie Kabeltyp. Prüfen Sie, ob die darauf, das Kabel des Vorwärmers...

  • Seite 96: Lenken Des Laders

    Bedienungshinweise Avant 735 Lenken des Laders Umkippgefahr – Fahren Sie bei Der Lader wird mit dem Lenkrad gesteuert. Das Wendemanövern niemals Lenksystem wird hydraulisch betrieben. Eine schnell. Achten Sie insbesondere WARNUNG praktische Möglichkeit, den Lader zu lenken, besteht darauf, dass bei angehobenem darin, ihn mit der linken Hand am Lenkradknopf zu steuern.

  • Seite 97: Materialbearbeitung

    Binden Sie niemals Seile, Ketten, Schlingen oder Schutz-ROPS bleiben. Ähnliches an Anbaugeräte an, es sei denn, Sie werden in der Bedienungsanleitung eines Avant- Wenn Sie keinen Sicherheitsgurt Anbaugeräts dazu aufgefordert. anlegen, besteht die Gefahr, dass Sie vom Fahrersitz abgeworfen Umkippgefahr –...

  • Seite 98: Falls Der Lader Umkippt

    Bedienungshinweise Avant 735 Falls der Lader umkippt Vermeiden Sie ein Umkippen des Laders, indem Sie ihn gewissenhaft bedienen und die Anweisungen in dieser Bedienungsanleitung befolgen. Dennoch ist es wichtig zu wissen, was zu tun ist, wenn der Lader umkippt. Der Lader kann auf beide Seiten oder nach vorne umkippen.

  • Seite 99: Arbeiten Mit Anbaugeräten

    Alle gegebenenfalls am Lader montierten Anbaugeräte müssen den geltenden Sicherheitsvorschriften bzw. technischen Normen und Anforderungen entsprechen. Ein Anbaugerät, das nicht speziell für den Lader konzipiert wurde, könnte unnötige Sicherheitsrisiken verursachen. Stellen Sie sicher, dass der 735 in der Bedienungsanleitung des Anbaugeräts ausdrücklich als kompatibler Lader aufgeführt ist. Bei einigen Anbaugeräten kann die Verwendung von zusätzlichen speziellen Schutzvorrichtungen bzw.
  • Seite 100 Verwenden Sie nur AVANT-Anbaugeräte, die für Ihr Ladermodell konzipiert wurden. Jedes am Lader angebrachte Anbaugerät muss eigens für die Verwendung mit dem AVANT 735 ausgelegt sein, was in der Bedienungsanleitung des Anbaugeräts angegeben sein muss. Der Hersteller des Anbaugeräts ist für die Bewertung der Risiken in Zusammenhang mit dem Ankoppeln des Anbaugeräts und dessen Verwendung mit...

  • Seite 101: Montage Von Anbaugeräten

    Avant 735 Arbeiten mit Anbaugeräten Montage von Anbaugeräten Das Anbaugerät wird an den Hubarm des Laders mittels Schnellkupplungsplatte am Hubarm des Laders und dem Kupplungsgegenstück am Anbaugerät montiert. Das Anbaugerät wird standardmäßig mit zwei manuell betriebenen Verriegelungsbolzen der Kupplungsplatte angeschlossen. Optional stehen Hydraulikkupplungsbolzen zur Verfügung, die über einen elektrischen Schalter gesteuert werden.
  • Seite 102 Arbeiten mit Anbaugeräten Avant 735 Schritt 2:  Die Schnellkupplungsplatte hydraulisch in eine schräge Vorwärtsstellung bringen.  Den Lader in das Anbaugerät fahren. Wenn Ihr Lader mit einem Teleskop- Hubarm ausgestattet ist, können Sie diesen verwenden, um die Kupplungshalterungen des Anbaugeräts zu erreichen.

  • Seite 103: Hydraulikkupplung Für Anbaugeräte

    Avant 735 Arbeiten mit Anbaugeräten Hydraulikkupplung für Anbaugeräte Die optionale hydraulische Geräteanbauplatte ermöglicht das Verriegeln und Trennen von Anbaugeräten vom Fahrersitz aus. Ein Bedienschalter befindet sich auf der rechten Seite des Bedienpaneels (siehe Seite 54). Der Schalter ist mit einer Schiebeverriegelung ausgestattet, um ein versehentliches Entriegeln eines Anbaugeräts zu verhindern.

  • Seite 104: Anschließen Der Hydraulikschläuche Des Anbaugeräts

    Arbeiten mit Anbaugeräten Avant 735 Anschließen der Hydraulikschläuche des Anbaugeräts Die Hydraulikschläuche des Anbaugerätes sind mit einem Mehrfachsteckersystem ausgerüstet, mit dem alle Hydraulikschläuche gleichzeitig angeschlossen werden. Risiko einer Bewegung des Anbaugeräts und eines Ausstoßes von Hydrauliköl – Schließen Sie niemals Schnellkupplungen oder andere Hydraulikkomponenten an bzw.

  • Seite 105: Bedienung Der Zusatzhydraulik

    Avant 735 Arbeiten mit Anbaugeräten Bedienung der Zusatzhydraulik Die Zusatzhydraulik (für hydraulisch betriebene Anbaugeräte) wird mit dem Bedienhebel auf dem Bedienpanel oder mit den Schaltknöpfen des Joysticks mit acht Funktionen gesteuert (siehe Seite siehe Seite 61). Der Bedienhebel rastet in der Raststellung ein, die für den Dauerbetrieb von Anbaugeräten genutzt wird, die einen konstanten Ölfluss benötigen (z.B.

  • Seite 106: Restdruck Aus Dem Hydrauliksystem Entlassen

    Arbeiten mit Anbaugeräten Avant 735 Restdruck aus dem Hydrauliksystem entlassen Stellen Sie sicher, dass sich kein Druck mehr im Hydrauliksystem befindet, der bei Wartungs- oder Servicearbeiten zu gefährlichen Situationen führen kann. So lassen Sie den Druck aus dem Hydrauliksystem ab: Senken Sie den Hubarm vollständig ab und stellen Sie das Anbaugerät auf den Boden.

  • Seite 107: Kupplungsadapter

    Arbeiten mit Anbaugeräten Kupplungsadapter AVANT bietet Kupplungsadapter an, um die Verwendung bestimmter Anbaugeräte zu vereinfachen. Siehe Informationen in der Bedienungsanleitung der einzelnen Anbaugeräte, ob ein Adapter verwendet werden kann. Alle Adaptertypen sind an der Schnellkupplungsplatte des Laders verriegelt. Die Adapter haben ein ähnliches Schnellkupplungssystem, um das Anbaugerät an Adapter und Lader zu verriegeln.
  • Seite 108 Arbeiten mit Anbaugeräten Avant 735 Drehadapter A424406 Der Drehadapter wurde für die gleichen Arbeiten wie der Kippadapter konzipiert. Der vollständige Drehadapter ermöglicht es, das Anbaugerät vollständig auf den Kopf zu stellen. Dies kann bei Nivellierungsarbeiten nützlich sein. Seitenverschiebearm 1200 A449089 Der Seitenverschiebearm 1200 ist für Anbaugeräte des Typs Mäher...

  • Seite 109: Lagerung, Transport, Befestigungspunkte Und Anheben

    Avant 735 Lagerung, Transport, Befestigungspunkte und Anheben Lagerung, Transport, Befestigungspunkte und Anheben Vor dem Transport oder Anheben des Laders: Zurrpunkte  Montieren Sie die Knickgelenksperre, siehe Der Lader muss beim Transport, z. B. auf einem Seite 120. Anhänger, sicher verzurrt werden. Zum Festzurren ...

  • Seite 110: Transport Auf Anhänger

    Lagerung, Transport, Befestigungspunkte und Anheben Avant 735 Den Lader für den Transport vorbereiten: Verwenden Sie die vollständige, geschlossene Transport- Alle Lasten sichern. Vergewissern Sie sich, Wetterschutzabdeckung nicht über dass auch vor einem kurzen Transport alle längere Zeiträume, da dieses die Komponente, Geräte und Vorrichtungen gut...
  • Seite 111 Avant 735 Lagerung, Transport, Befestigungspunkte und Anheben Prüfen Sie stets das höchstzulässige Gewicht der Gefahr eines Kontrollverlustes Deichsel der Zugmaschine. Es wird empfohlen, die des Zugfahrzeugs – Beladen Sie Belastung der Deichsel mit einer Waage zu messen. den Anhänger niemals so, dass Geringfügige Abweichungen der Position des Laders...
  • Seite 112 Lagerung, Transport, Befestigungspunkte und Anheben Avant 735 Befestigungsoptionen Optionale Ausrüstung für häufigen Anhängertransport Wenn der Lader häufig auf einem Anhänger transportiert wird, stehen Halterungen für eine einfache Sicherung der Last zur Verfügung. Zurrpunkthalterung A418623 am hinteren Stoßfänger oder Zusatzgewicht installiert...

  • Seite 113: Einlagerung

    Kabine L: Wenn Sie einen Lader anheben, der mit  Es wird empfohlen, vor der Einlagerung die der Kabine L ausgestattet ist, müssen zuerst die regelmäßige Wartung auszuführen. Ihre Avant- Fenster (Front-, Seiten- und Heckscheiben) entfernt Servicestelle steht Ihnen dafür gerne zur werden.
  • Seite 114 Lagerung, Transport, Befestigungspunkte und Anheben Avant 735 Umkippgefahr Laders – Auf dem folgenden Bild ist das Prinzip des Anhebens Verwenden eine eines Laders mit dem ROPS-Überrollbügel mit vier angemessene Ausrüstung und Hebegurten dargestellt: beachten WARNUNG Sicherheitsanweisungen Sicherheitshinweise, wenn Sie den Lader anheben.

  • Seite 115: Instandhaltung Und Wartung

    Instandhaltungs- und Wartungsarbeiten in der Tabelle dieser Bedienungsanleitung kann die Gewährleistung für Schäden am Lader gegebenenfalls verfallen. Ersatz- und Serviceteile erhalten Sie über Ihren autorisierten AVANT-Servicepartner. Bei Fragen oder um weitere Informationen einzuholen, kontaktieren Sie bitte Ihren lokalen AVANT-Kundendienst oder -Händler.
  • Seite 116 Instandhaltung und Wartung Avant 735 Verbrennungs- Schnittgefahr durch spritzendes Öl oder Schmutz – Tragen Sie bei der Durchführung aller Wartungsarbeiten eine WARNUNG Schutzbrille und Handschuhe. Tragen Sie immer Schutzhandschuhe, Sicherheitsbrillen Schutzkleidung. Heiße Oberflächen und scharfe Kanten können zu Verletzungen führen. Auch der allgemeine Hautkontakt mit Öl und Fett kann...
  • Seite 117 Avant 735 Instandhaltung und Wartung Sicherer Umgang mit hydraulischen Komponenten Unter hohem Druck austretende Flüssigkeiten können in die Haut eindringen und schwere Verletzungen verursachen – Hantieren Sie niemals mit unter Druck stehenden Komponenten. Vergewissern Sie sich vor dem Hantieren mit Hydraulikkomponenten, dass der Druck aus der Hydraulikanlage des Anbaugeräts und des...

  • Seite 118: Motorraum Und Stauräume Auf Dem Lader

    Instandhaltung und Wartung Avant 735 Verbrennungsgefahr – Lassen Achten Sie auf die Umwelt und schützen Sie Sie den Lader vor dem Öffnen diese. Abdeckungen abkühlen. WARNUNG Die Flüssigkeiten in Lader und Motorteile, Auspuffanlage Motor sind schädlich für die Hydraulikteile können nach dem Umwelt.
  • Seite 119 Objekte so, dass sie die Bedienelemente des Laders aufbewahrten Gegenstände, um nicht stören Sichtbarkeit nicht beeinträchtigen. Verbrennungen deren Beseitigung zu vermeiden. Stauraum im Motorraum Beim AVANT 735 gibt es einen Stauraum im Motorraum. Motorölmessstab und Einfülldeckel sind über eine Klappe an der Unterseite des Stauraums zugänglich.

  • Seite 120: Montage Von Hubarmstütze Und Knickgelenksperre

    Instandhaltung und Wartung Avant 735 Hubarmstütze an der Stelle Montage von Hubarmstütze und Knickgelenksperre Montage der Hubarmstütze: Die rote Hubarmstütze ist an der Spitze des Hubarms, hinter der Geräteanbauplatte befestigt. Stellen Sie sicher, dass der Hubarm während aller Wartungs- und Servicearbeiten oben bleibt, indem Sie die Hubarmstütze an der Kolbenstange des...

  • Seite 121: Plan Für Tägliche Inspektionen Und Regelmäßige Wartungsarbeiten

    Kontrollen, die ausdrücklich bei laufendem Motor durchgeführt werden müssen. Befolgen Sie den empfohlenen Wartungsplan. Führen Sie Aufzeichnungen über die durchgeführten Wartungsarbeiten. Wenden Sie sich an den AVANT-Kundendienst, wenn Sie sich hinsichtlich einer der Wartungsarbeiten unsicher sind oder wenn Sie Ersatzteile benötigen.

  • Seite 122: Tägliche Wartungsarbeiten Und Inspektionen

    Instandhaltung und Wartung Avant 735 Tägliche Wartungsarbeiten und Inspektionen  Prüfen Sie den Lader vor einer jeden Arbeitsschicht von allen Seiten. Führen Sie die unten aufgeführten Aufgaben täglich vor der Inbetriebnahme des Laders und nach allen zehn Betriebsstunden durch. ...

  • Seite 123: Regelmäßiger Service Und Wartung

    Zusätzlich zu den bei den täglichen und wöchentlichen Inspektionen aufgeführten Punkten müssen die folgenden Wartungsarbeiten regelmäßig durchgeführt werden. Einige der aufgeführten Wartungsarbeiten erfordern spezielle Fähigkeiten, Ausrüstung und Kenntnisse und sind nur für professionelle Techniker bestimmt. Wenden Sie sich an Ihren AVANT-Händler, um den nächstgelegenen AVANT-Service zu finden. Alle 400...
  • Seite 124 Verletzungsgefahr durch falsche Teile oder Wartung – Verwenden Sie nur von AVANT gelieferte Originalersatzteile. Die Verwendung falscher Teile kann zu schweren Verletzungen durch Beschädigung des Laders oder vorzeitigen Verschleiß seiner WARNUNG Komponenten führen. Verwenden Sie stets Originalteile von AVANT, die eigens für dieses Ladermodell entwickelt wurden und dafür vorgesehen sind.

  • Seite 125: Tägliche Und Routinemäßige Wartungsarbeiten

    Avant 735 Instandhaltung und Wartung Tägliche und routinemäßige Wartungsarbeiten Brand- oder Explosionsgefahr – Geben Sie beim 1. Fügen Sie Kraftstoff hinzu. Hantieren mit Kraftstoff besonders Acht. Prüfen Kraftstoffstand  Stellen Sie immer den Motor aus und Kraftstoffanzeige im Armaturenbrett und füllen Sie lassen Sie diesen abkühlen, bevor...
  • Seite 126 Prüfen Sie die Metallteile auf Beschädigungen.  Verwenden Sie den Lader nicht, wenn Sie beschädigte, verbogene, stark korrodierte oder verformte Metallteile sehen. Kontaktieren Sie nötigenfalls Ihren AVANT- Servicepartner.  Prüfen Sie nach der Reinigung des Laders dessen Zustand. Weitere Anweisungen hinsichtlich der Prüfung der Metallstrukturen,...

  • Seite 127: Reinigen Der Außenseite Des Laders

    Avant 735 Instandhaltung und Wartung 3. Reinigen des Laders B. Reinigen des Innenraums des Laders Die Sauberkeit des Laders ist nicht nur eine Frage der Optik. Eine schmutzige Maschine läuft heißer Reinigen Sie die Kabine und den Innenraum mit und sammelt mehr Schmutz im Luftfilter und den geeigneten milden Reinigungsmitteln.

  • Seite 128: Reinigen Von Kühlsystemen

    Instandhaltung und Wartung Avant 735 D. Reinigen von Kühlsystemen Reinigung des Verflüssigers der Klimaanlage Wenn Lader einer Eine ordnungsgemäße Kühlung ist für Klimaanlage ausgestattet ist: Ein Aufrechterhaltung Kondensator der Klimaanlage ist Funktionstüchtigkeit ganz wesentlich. hinter der Heckscheibe der Kabine Um eine Überhitzung zu verhindern, montiert.
  • Seite 129 Avant 735 Instandhaltung und Wartung Um die Abdeckung vollständig zu entfernen, ziehen 4. Tragen Sie Fett auf die Sie den Stecker des Stromkabels an der oberen Schmierpunkte auf. linken Ecke ab. Die Schmierung der Drehpunkte ist von grundlegender Bedeutung, um Verschleiß...
  • Seite 130 Instandhaltung und Wartung Avant 735 B. Vorderwagen und Teleskop-Hubarm Die Schmierpunkte sind in der Tabelle unten aufgeführt. Referenz Anzahl der Schmierpunkte 1. Knickgelenk Rechte Seite des Laders 2. Lenkzylinder Linke Seite des Laders. An beiden Enden des Lenkzylinders, in der Nähe des Knickgelenks 3.
  • Seite 131 Avant 735 Instandhaltung und Wartung Gefahr schwerer Verletzungen 5. Führen Sie eine Sichtprüfung des Hubarms, der Drehzapfen und – Verwenden Sie den Lader bei anderer Metallstrukturen durch. einer Beschädigung WARNUNG Stahlstruktur nicht mehr und Führen Sie eine Sichtprüfung der Laderstrukturen...
  • Seite 132 Instandhaltung und Wartung Avant 735  Zapfen, die die Gelenkrahmen verbinden Prüfen von Radmuttern  Zapfen, die den Lenkzylinder verbinden Prüfen Sie den festen Sitz der Radmuttern mit einem  Zapfen, der den Hubarm mit dem Vorderwagen Drehmomentschlüssel. Radmuttern müssen mit 225 verbindet - 275 Nm angezogen werden.

  • Seite 133: Prüfen Der Räder

    Tragfähigkeit Anschlüssen des Laders kompatibel sind. Wenden Geschwindigkeitsklasse Reifen Felge Sie sich an den AVANT-Kundendienst, wenn müssen für das Ladermodell geeignet sein. Schläuche oder Anschlüsse ausgetauscht werden Der richtige Reifendruck hängt vom Reifenmodell müssen. und von der vorgesehenen Last ab. Siehe Kapitel „Technische Daten“.

  • Seite 134: Hydraulikölpegel Überprüfen

    Instandhaltung und Wartung Avant 735 Stellen Sie sicher, dass das Anbaugerät verriegelt ist, wenn Anbaugerät Schnellkupplungsplatte montiert ist. Prüfen Sie die Funktion des Anbaugeräts und die Position der Hydraulikschläuche des Anbaugeräts. Schläuche dürfen nicht an scharfen Oberflächen reiben oder beim Bewegen des Hubarms des Laders und des Anbaugeräts gedehnt oder eingeklemmt werden.
  • Seite 135 Avant 735 Instandhaltung und Wartung Prüfen Sie, ob der Luftfilter fest sitzt und mit seinem Reinigen Sie das Filterelement oder wechseln Sie es aus. Gehäuse gut abdichtet. Wenn nach dem Filter Anzeichen für das Eindringen von Staub in die Kanäle vorhanden sind, müssen die Luftkanäle...

  • Seite 136: Inspektionen Und Routinemäßige Wartung Des Motors

    Inspektionen und (2) sind durch eine Klappe am Boden des Stauraums routinemäßige Wartung des zugänglich. Motors Der AVANT 735 ist mit einem Kubota V1505- Dieselmotor ausgestattet. Service- Wartungsanweisungen für den Motor finden Sie im Benutzerhandbuch von Kubota V1505, das im Lieferumfang des Laders inbegriffen ist.
  • Seite 137 Motor. Der Kühlmittelstand ist durch den könnten. Wenn häufig Kühlmittel nachgefüllt werden transparenten Behälter sichtbar. muss, könnte ein Leck oder andere Schäden im Motor vorhanden sein. Ihre Avant-Servicestelle steht Verbrennungsgefahr durch Ihnen dafür gerne zur Verfügung. heißes Kühlmittel – Öffnen Sie Prüfen...

  • Seite 138: Prüfen Eines Motorluftfilterelements

    Instandhaltung und Wartung Avant 735 Versuchen niemals, Prüfen eines Luftfilterelement mit Druckluft zu Motorluftfilterelements reinigen. Der Luftfilter wird leicht beschädigt, sodass Staubpartikel Prüfen Sie den Luftfilter und reinigen oder Motor gelangen tauschen Sie ihn im Bedarfsfall aus. Wechseln Sie Verschleiß verursachen können.
  • Seite 139 Avant 735 Instandhaltung und Wartung Prüfen Sie auch den Zustand und die Brandgefahr – Stellen Sie sicher, Befestigung der Batterie, des dass Batterie gegen Batteriehauptschalters und dessen Kabel. Bewegung gesichert ist. WARNUNG Prüfen und reinigen Sie die Batteriepole Isolatoren von Kabeln einer sich regelmäßig.
  • Seite 140 Instandhaltung und Wartung Avant 735 Prüfen Sie auch den Zustand und die Befestigung des Batteriehauptschalters und dessen Kabel. Wenn Batteriehauptschalter in der Position OFF ist, drehen Sie den Zündschlüssel, um den Trennschalter prüfen. Wenn Trennschalter beschädigt ist, müssen die Batteriekabel...

  • Seite 141: Inspektionen Nach Dem Starten Des Laders

    Avant 735 Instandhaltung und Wartung Inspektionen nach dem Starten des Laders Testen Sie den Fahrantrieb und die Lenkung. Testen Sie die Bewegungen des Hubarms.  Prüfen Sie die Funktionstüchtigkeit der Pedale und der Lenkung. Die Pedale müssen sich frei ...

  • Seite 142: Wenn Sie Gegengewichte Anbringen Oder Abnehmen

    Instandhaltung und Wartung Avant 735 Wenn Sie Gegengewichte anbringen oder abnehmen Lastsensor kalibrieren Kalibrieren des Lastsensors: Montierten oder demontieren Der Lastsensor muss kalibriert werden, wenn Sie Gegengewichte am Lader. Heckgewichte an der Maschine anbringen oder von Nehmen Sie die Motorabdeckplatte und die dieser entfernen.

  • Seite 143: Regelmäßige Wartung

    Wartungsarbeiten alle dieser Betriebsanleitung aufgeführten Wartungsarbeiten. Wenden Sie sich an Ihren AVANT-Händler, um den nächstgelegenen AVANT-Service zu finden. 1. Austausch des Luftfilters Tauschen Sie den Motorluftfilter mindestens ein Mal 4. Hydrauliköl wechseln im Jahr aus. Tauschen Sie den Filter häufiger aus, wenn der Lader unter staubigen Bedingungen Zum Wechsel des Hydrauliköls kann das Altöl mit...

  • Seite 144: Hydraulikölfilter Wechseln

    Instandhaltung und Wartung Avant 735 Bei Verwendung von synthetischen Ölen oder anderen Typen von Hydrauliköldruckfilter: biologischen Hydraulikflüssigkeiten  Der Hydrauliköldruckfilter (1) befindet sich oben als jenen, die oben aufgelistet sind, Hydraulikpumpenaggregat. kann es zu einem vorzeitigen Druckfilter wird mit einer Schraube (2) durch den Verschleiß...

  • Seite 145: Kraftstoffleitungen Überprüfen

    Zustand. Die Prüfung der Leistung der Batterie Originalspezifikationen entspricht. Achten Sie erfordert ein geeignetes Testwerkzeug. Wenden Sie darauf, dass die Kraftstoffleitungen nicht mit sich bitte an Ihren AVANT-Kundendienst. Stromkabeln verbunden sind.  Ersetzen Sie die Batterie im Bedarfsfall durch eine Prüfen Sie den Kraftstofftank von außen.

  • Seite 146: Messen Des Drucks Von Hydraulikkreisen

    Verlegung und Befestigung wie auf Seite werden. Wenn der Hydraulikdruck eingestellt werden beschrieben. Wenn Anzeichen muss, wenden Sie sich immer an den AVANT- Beschädigungen an Stromkabeln oder Komponenten Kundendienst. für jeden Hydraulikkreis sehen, verwenden Sie den Lader nicht mehr und angegebenen Drücke dürfen nicht überschritten...
  • Seite 147 Ventilbaugruppe gemessen werden. vermuten, dass Zugkraft Laders Kontaktieren Sie hinsichtlich der Messung und nachgelassen hat, wenden Sie sich an den nächsten Einstellung Ihren AVANT-Kundenservice. AVANT-Kundendienst. Bei der Störungssuche im Antriebssystem müssen auch Aufbau des Steuerventils Leistungsregelventil, hydraulischen Antriebsmotoren, Zufuhrdruck Hubarmhydraulik-Druckbegrenzungsventil Antriebspumpe sowie der Bremslösedruck geprüft...

  • Seite 148: Messen Und Einstellen Des Ladedrucks Von Verstellpumpen

    Schubkraft verliert, wenden festgezogen haben. Sie sich bitte zur Prüfung und Einstellung des Vergewissern Sie sich, dass der Druck die Leistungsregelventils an den nächsten AVANT- angegebenen Werte nicht übersteigt. Kundendienst. ursprünglichen Systemeinstellungen könnten sich ändern, wenn sich Teile des Hydrauliksystems nach der Inbetriebnahme Überschreiten Sie niemals die hier...

  • Seite 149: Teilenummern Der Gleitplatten

    400 Betriebsstunden überprüft Motorschaden sein, der überprüft und behoben spätestens nach werden sollte, sobald er bemerkt wird. Wenden Sie Betriebsstunden ersetzt sich an den AVANT-Kundendienst, wenn Sie werden. ungewöhnliche Vibrationen oder Geräusche des Motors vermuten. diese Gleitplatten überprüfen, nehmen Sie den Das Kühlgebläse und die mit dem Kühlsystem...

  • Seite 150: Prüfen Von Sicherheitsrahmen, Sitz, Sicherheitsgurt, Leuchten Und Sonstigen Sicherheitsvorrichtungen

    Ölverbrauch gestiegen ist oder wenn Sie eine Beleuchtungsvorrichtungen. Wenn der Lader mit Veränderung der Farbe des Abgases feststellen, einem Straßenverkehrsleuchtensatz ausgestattet wenden Sie sich bitte an Ihre AVANT-Servicestelle. ist, prüfen Sie die Ausrichtung der Scheinwerfer. Prüfen und reinigen Sie alle reflektierenden Prüfen von Sicherheitsrahmen, Teile.
  • Seite 151 Maßnahmen in Probleme Bedienung einem frühen Stadium ergriffen werden. Wenden Sie Bedienelemente des Laders bereiten. sich an den AVANT-Kundendienst, wenn ein Spiel im Knickgelenk vorhanden ist. Warten Sie die hydraulische Der Verschleiß des Knickgelenks wird in der Regel Anbaugeräteverriegelung (Option).

  • Seite 152: Austausch Des Kabinenluftfilters

    Tragen Sie die Details der Wartung in das Wartungsprotokoll in diesem Handbuch ein. Filter – Liste der Filter einfach ordnungsgemäße Ersatzteile erhalten, können nachfolgenden Servicepakete bei Ihrem Händler bestellen. Um Teile zu bestellen, wenden Sie sich bitte an Ihren AVANT- Händler oder den autorisierten Kundendienst.

  • Seite 153: Elektrisches System & Sicherungen

    Avant 735 Instandhaltung und Wartung Elektrisches System & Sicherungen 12-V-Sicherungskasten 1 Sicherungen Die Positionen der Sicherungskästen sind in diesem Feststellbremse (Freigabe) Kapitel dargestellt. Überprüfen einer Stromstörung immer zuerst die Sicherungen. Wenn Armaturenbrett eine Sicherung nach dem Auswechseln erneut durchbrennt, suchen Sie nach der Brandursache, bevor Sie die Sicherung erneut auswechseln.

  • Seite 154: Fahrzeug-Leistungsverteilungseinheit

    Funktion der montierten Relais hängen von den dem Lader herausheben. Wenden Sie sich dann an installierten Optionen und der Ausstattung des den autorisierten AVANT-Kundendienst, um eine Laders ab. Wenn eine Störung in Zusammenhang gründliche Inspektion der elektrischen Systeme des mit einer elektrischen Funktion auftritt und die Laders durchzuführen.
  • Seite 155 Avant 735 Instandhaltung und Wartung Trennen Sie stets die Batterie, bevor Sie das Gehäuse der PDU öffnen. Befreien Sie außerdem die Abdeckung und deren Umgebung vor dem Öffnen von Staub und Feuchtigkeit. Stellen Sie sicher, dass die Dichtung beim Schließen der Abdeckung sauber ist und perfekt sitzt.
  • Seite 156 Instandhaltung und Wartung Avant 735 Prüfen der PDU: Prüfen von Sicherungen Störungen Zusammenhang Im Fall einer Störung des elektrischen Systems und elektrischen Funktionen des Laders können Sie die wenn die Sicherungen in den Sicherungskästen des Stromversorgung der PDU prüfen: Laders intakt sind, können Sie die Sicherungen in der PDU prüfen:...

  • Seite 157: Starthilfe Und Startstromunterstützung

    Avant 735 Instandhaltung und Wartung Gefahr des Verschüttens von Starthilfe und Startstromunterstützung Batteriesäure anderer Verletzungen – Wenden WARNUNG Im Bedarfsfall kann der Motor mit Hilfsstrom Starthilfeverfahren nur dann an, gestartet werden. Verwenden Sie dazu geeignete Starthilfekabel mit großem Leiterquerschnitt. Es kann...
  • Seite 158 Instandhaltung und Wartung Avant 735 Lesen Gefahr Stromschlag, Bedienungsanleitung Funken, Feuer Fahrzeugs, für Verbrennungen – Verwenden Sie VORSICHT VORSICHT Notstromversorgung sorgt, stets qualitativ hochwertige sicherzustellen, dass Starthilfekabel guten Fahrzeug für diesen Zweck Klemmen und Isolatoren. Achten geeignet ist. Das Fahrzeug kann Sie darauf, dass der Querschnitt Startstromunterstützung...

  • Seite 159: Entsorgung Am Ende Der Lebensdauer

    Avant 735 Instandhaltung und Wartung Entsorgung am Ende der Lebensdauer Wenn der Lader am Ende seiner Lebensdauer angekommen ist, muss er ordnungsgemäß recycelt und entsorgt werden. Lassen Sie alle Flüssigkeiten ab, sammeln Sie sie und handhaben Sie sie gemäß den geltenden örtlichen Vorschriften. Demontieren...
  • Seite 160 Avant 735...

  • Seite 161: Fehlersuche

    Avant 735 Fehlersuche Fehlersuche In der untenstehenden Auflistung finden Sie mögliche Ursachen für typische Probleme. Weitere mögliche motorbezogene Ursachen entnehmen Sie bitte der Bedienungsanleitung des Motors. Falls beim Betrieb des Laders ein Problem auftritt, überprüfen Sie die Fehlerbehebungsliste. Wenden Sie sich bitte an Ihren nächstgelegenen Vertriebs- und Servicepartner, falls das Problem nicht behoben werden kann.
  • Seite 162 Fehlersuche Avant 735 Problem Mögliche Ursache Abhilfe Verstopfter Kühler Reinigen Sie Kühler und Lüfter motorseitig. Schmutz im Motorbereich Reinigen Sie den Motor und dessen Umgebung vorsichtig. Motor überhitzt Kühlmittelpegel niedrig Fügen Sie Kühlmittel hinzu. Prüfen Sie die Kappe des Kühlmitteldruckbehälters auf Dichtheit.
  • Seite 163 Avant 735 Fehlersuche...

  • Seite 164: Wartungsprotokoll

    Wartungsprotokoll Avant 735 Wartungsprotokoll 1. Kunde 2. Ladermodell Seriennummer 3. Kaufdatum Wartungsdatu Betriebszeit Service durchgeführt von: Bemerkungen (Stunden) Stempel/Unterschrift TT / MM / JJJJ _____/ 50 h ___/___/_____ _____/ 450 h ___/___/_____ ___/___/_____ _____/ 850 h ___/___/_____ _____/ 1.250 h ___/___/_____ _____/ 1.650 h...
  • Seite 165 Avant 735 Wartungsprotokoll Anmerkungen...
  • Seite 166 Wartungsprotokoll Avant 735 Anmerkungen...

  • Seite 168: Index

    Avant 735 Index Gewährleistung von AVANT • Definitionen • 39, 46 Diagnoseanschluss • 54, 68 Dieses Handbuch mit dem Handgashebel • 54, 63 12 V-Steckdose • 54, 68 Lader aufbewahren • 6 Hantieren mit schweren Lasten • 14, 98 Hauptbauteile des Laders • 27 Abmessungen •...
  • Seite 169 Motorraum und Stauräume auf Prüfen Sie Stromkabel, Relais Sicherheitsgurt • 12 dem Lader • 119 und andere elektrische Sicherheits-Überrollbügel Motorspezifikationen – 735 • Komponenten. • 147 (ROPS) und Sicherheitsdach Prüfen von Sicherheitsrahmen, (FOPS) • 19 Multifunktions-Display • 54, 56, Sitz, Sicherheitsgurt, Sicherungen •...
  • Seite 170 Avant 735 Starthilfe und Verwendungszweck • 4 Startstromunterstützung • Vor dem Start • 87 23, 158, 162 Voraussetzungen für den Stellen Sie sicher, dass alle Betrieb von Anbaugeräten • relevanten Handbücher verfügbar sind. • 5 Vorwort • 3 Steuerhebel des zusätzlichen Hydraulikanschlusses (Option) •...
  • Seite 171 Avant 735 EC DECLARATION OF EG-KONFORMITÄTS-ERKLÄRUNG CONFORMITY Manufacturer: Hersteller: Avant Tecno Oy Avant Tecno Oy Ylötie 1, 33470 Ylöjärvi, Finland Ylötie 1, 33470 Ylöjärvi, Finland Technical Construction File Technical Construction File Location: Location: Same as Manufacturer Same as Manufacturer We hereby declare that the Wir erklären hiermit, dass die in...
  • Seite 172 AVANT verfolgt eine Politik der kontinuierlichen Weiterentwicklung und behält sich das Recht vor, ohne Vorankündigung Änderungen an den technischen Spezifikationen vorzunehmen. © 2023 Avant Tecno Oy. Alle Rechte vorbehalten. www.avanttecno.com...

Inhaltsverzeichnis
