Hubkraft

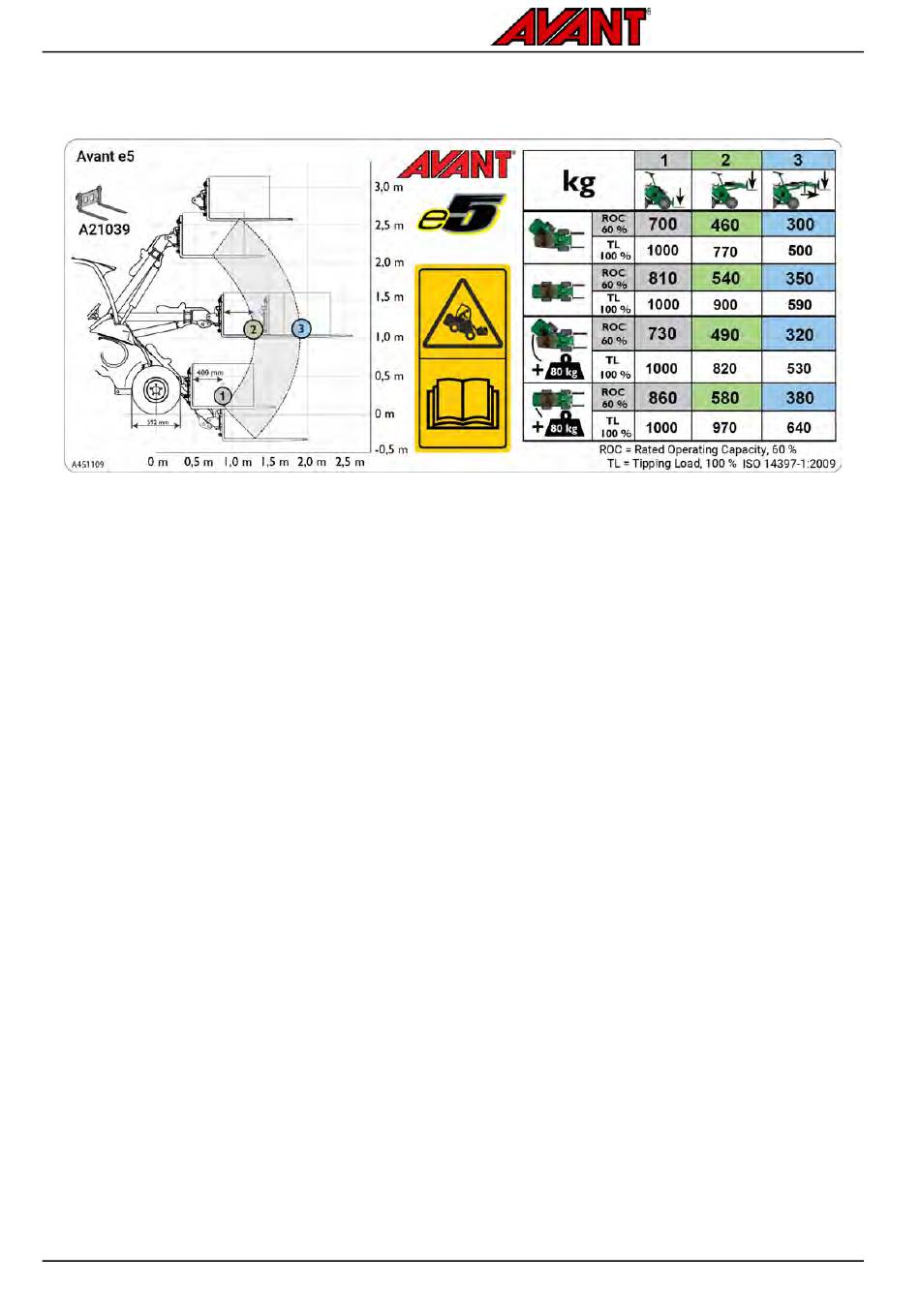

Aufkleber A451109 der fahrbaren Nutzlast, in Kilogramm
Lastendiagramm auf der linken Seite des
Aufklebers:
Die Grafik auf der linken Seite des Aufklebers zeigt
den Abstand der Last in verschiedenen Positionen
des Hubarms des Laders. In dieser Grafik und in der
Tabelle der Nennbetriebskapazität wird die Last so
platziert, dass sich ihr Schwerpunkt 400 Millimeter
vor den vertikalen Palettengabelarmen befindet.
Die nummerierten Punkte sind die Positionen der
Tabelle der Nennbetriebskapazität.
Unterschiedliche Positionen des Hubarms des
Laders, Spalten in der Tabelle:
1.
Maximale Kipplast, Stabilität bei der Anhebung
von Lasten unmittelbar über dem Boden mit
Palettengabeln
a) Nennbetriebskapazität, definiert als 60% der
Kipplast mit Palettengabeln.
b) Kipplast (100%) in dieser Position
HINWEIS: Die
maximale Hubkapazität des Laders.
2.
Hubarm auf horizontale Position angehoben:
a) Nennbetriebskapazität, definiert als 60% der
Kipplast mit Palettengabeln.
b) Kipplast (100%) in dieser Position
3.
Hubarm auf horizontale Position angehoben,
Teleskop-Hubarm
(instabilste Position)
a) Nennbetriebskapazität, definiert als 60% der
Kipplast mit Palettengabeln.
b) Kipplast (100%) in dieser Position
.
Kipplast übersteigt die
vollständig ausgefahren
Unterschiedliche Laderkonfigurationen, Zeilen in
der Tabelle:
a Laderknickgelenk
Position, Standard-Zusatzgewicht angebracht
b Laderknickgelenk in gerader Position, Standard-
Zusatzgewicht angebracht
c Laderrahmen in maximal ausgelenkter Position,
Zusatzgewichte mit 180 kg am Lader angebracht
d Laderrahmen
Zusatzgewichte mit 180 kg am Lader angebracht
44
Avant e5
in maximal eingelenkter
in gerader Position,
