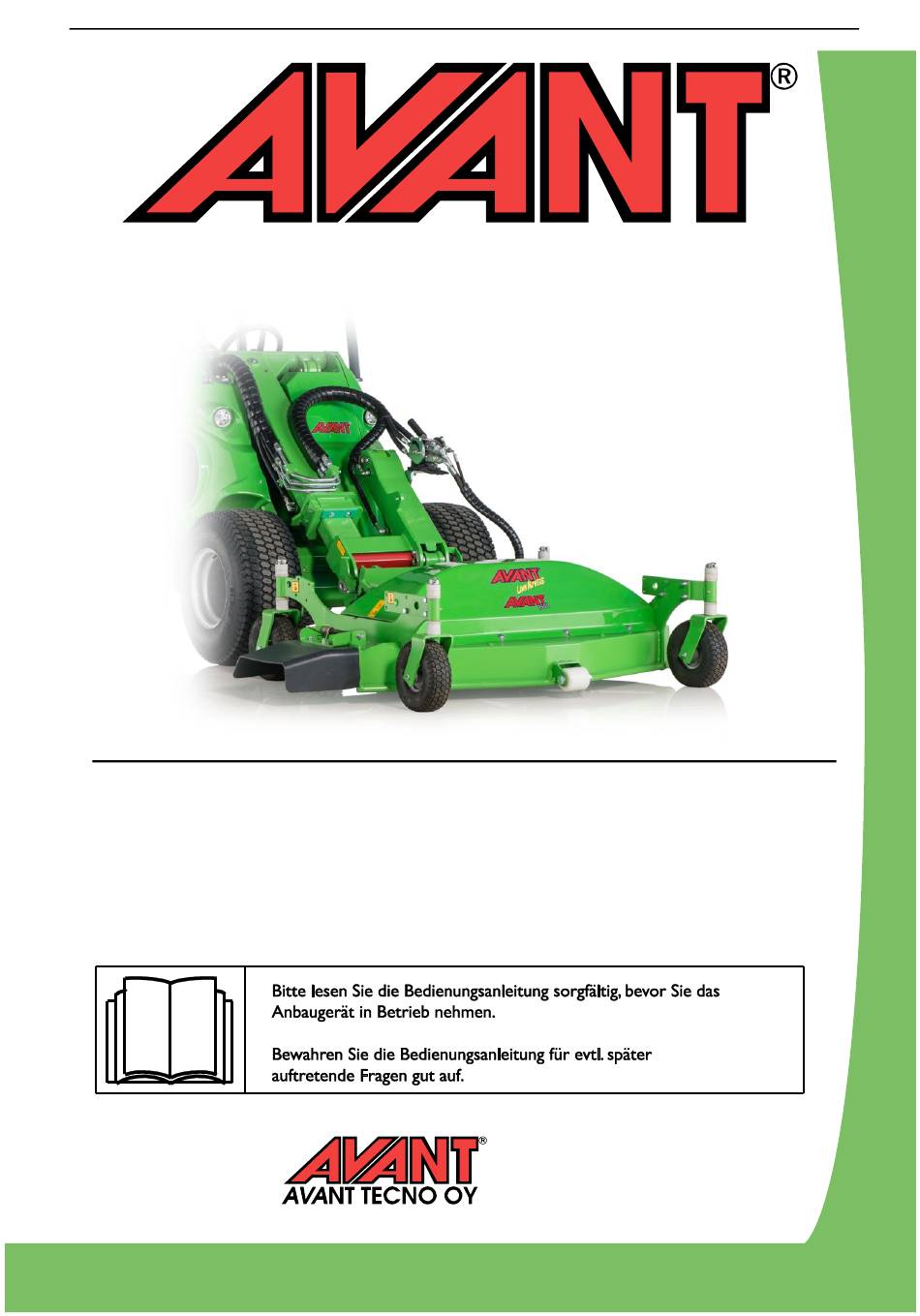

- Seite 1 Sichelmähwerk 1500 2015 1 Bedienungsanleitung für Anbaugeräte Sichelmähwerk 1500 Produktnummer Für die Serien 600, 700 und R35 A34528 Hersteller: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511 www.avanttecno.com...
- Seite 2 Sichelmähwerk 1500 2015 1...
-
Seite 3: Inhaltsverzeichnis
Sichelmähwerk 1500 2015 1 INHALTSVERZEICHNIS 1. Vorwort ................................4 2. Bestimmungszweck ............................5 3. Sicherheitsanweisungen für den Rasenmäher ....................6 4. Technische Daten............................9 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts ................. 9 5. Montage des Rasenmähers an den Lader ....................11 6. -
Seite 4: Vorwort
4 (26) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Er wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. -
Seite 5: Bestimmungszweck
5 (26) 2. Bestimmungszweck Bei diesem AVANT Sichelmähwerk 1500 handelt es sich um ein Anbaugerät, das für Mehrzwecklader von AVANT geeignet ist (siehe Tabelle 1). Der Rasenmäher ist für Heim-, aber auch für professionelle Anwendungen geeignet. Sein Verwendungszweck ist das Mähen von Rasen auf ebenen, gepflegten Böden, die frei von Steinen, Baumstümpfen, großen Ästen oder ähnlichen Hindernissen sind. -
Seite 6: Sicherheitsanweisungen Für Den Rasenmäher
Anbaugerät am Lader verriegeln. Nicht verriegelte Anbaugeräte dürfen niemals angehoben oder bewegt werden. Sichelmähwerk 1500 wurden für die Verwendung durch nur einen Bediener auf einmal konzipiert. Verhindern Sie, dass andere in den Gefahrenbereich des Geräts gelangen, wenn dieses verwendet wird. - Seite 7 7 (26) Sicheren Sie den Mäher vor versehentlichen Bewegungen, wenn Sie ihn vom Lader abkuppeln. Kuppeln Sie ihn nur auf einer ebenen Fläche ab und verwenden Sie z. B. Holzblöcke, um zu verhindern, dass sich der Mäher bewegt. Vergewissern Sie sich, dass der Mäher ausreichend gestützt wird, bevor Sie Prüfungen, Wartungsarbeiten oder Einstellungen durchführen.
- Seite 8 8 (26) VORSICHT: Schnittgefahr – scharfe Messer. Achten Sie auf scharfe Messer und die Quetschgefahr, insbesondere während Wartungsarbeiten oder des Entfernens von Sperrvorrichtungen. Halten Anbaugerät stets gemäß sicheren Stoppverfahren an. Beachten Sie, dass sich der Laderhubarm nach unten bewegt und umkippen könnte, selbst wenn der Motor ausgeschaltet ist.
-
Seite 9: Technische Daten
9 (26) 4. Technische Daten Tabelle 2 – Rasenmäher 1500 – Technische Spezifikationen Produktnummer A34528 Arbeitsbreite: 1 500 mm Gewicht: 220 kg Schnitthöhe: 25-100 mm Antriebssystem: Hydraulik, Direkt-/V-Riemenantrieb Messer: 3 Stk., 530 mm, A34825 Mulchset (optionale Ausstattung): A34530 Luftdruck Stützrad:... - Seite 10 10 (26) A46798 Typenschild des Anbaugeräts Gefahr, sich Komponenten Riemenantriebs verfangen eingequetscht zu werden; bedienen Sie Gerät niemals ohne sämtliche Abdeckungen. Auf scharfe Messer achten – greifen Sie A46802 niemals in sich drehende Komponenten und verwenden Sie das Gerät niemals ohne sämtliche Abdeckungen.
-
Seite 11: Montage Des Rasenmähers An Den Lader
Anbaugerät sich nicht bewegen oder umfallen kann. Nicht in dem Bereich zwischen Anbaugerät und Lader aufhalten. Das Anbaugerät nur auf ebenem Untergrund anbauen.. Niemals ein Anbaugerät bewegen oder anheben, das nicht verriegelt worden ist. Avant-Schnellkupplungssystem: Schritt 1: Die Verriegelungsbolzen auf der Schnellkupplungsplatte anheben und rückwärts die Verriegelungsöffnung einfahren, sodass sie in der oberen... - Seite 12 12 (26) – GEFAHR Risiko herabfallender Gegenstände – Vermeiden Sie, dass das Anbaugerät hinunterfällt. Ein Anbaugerät, das nicht vollständig mit dem Lader verriegelt ist, kann auf den Hubarm oder auf den Boden in Richtung des Fahrers, oder bei der Fahrt unter den Lader fallen, wodurch die Kontrolle über den Lader verloren geht.
-
Seite 13: Betriebsanleitungen
13 (26) 6. Betriebsanleitungen Prüfen Sie ein weiteres Mal das Anbaugerät und den Arbeitsbereich, bevor Sie mit der Arbeit beginnen, und prüfen Sie, ob alle Hindernisse aus dem Arbeitsbereich entfernt wurden. Eine schnelle Prüfung des Geräts und des Arbeitsbereichs vor der Bedienung ist wichtig, um die Sicherheit und die beste Leistung des Geräts zu gewährleisten. -
Seite 14: Bedienen Des Mähers
14 (26) 6.2 Bedienen des Mähers Um den Rasenmäher in Betrieb zu setzen, drehen Sie den Hebel der Zusatzhydraulik des Laders in die Verriegelungsposition. Der Mäher kann angehalten werden, indem der Hebel freigegeben wird. Werden die Hydraulikschläuche falsch angeschlossen, wenn die herkömmlichen Schnellkupplungen verwendet werden, lässt sich der Rasenmäher nicht in Betrieb setzen. -
Seite 15: Optifloat
15 (26) Halten Sie den Mäher unverzüglich an, wenn er anomale Geräusche abgibt, vibriert oder wenn die Messer blockiert sind. Ermitteln Sie die Ursache, bevor Sie das Gerät erneut verwenden. Mähen Sie Hänge, indem Sie gerade nach oben und unten und nicht quer fahren. Vermeiden Sie das Starten oder Anhalten auf einem Hang. -
Seite 16: Sicherheitsventil
16 (26) 6.3.1 Sicherheitsventil Aus Sicherheitsgründen ist der Aufsatz mit einem Ventil ausgestattet, das eine Verwendung des Aufsatzes verhindert, wenn dieser vom Boden angehoben wurde. Das Ventil hält den Hydraulikfluss zum Hydraulikmotor des Aufsatzes an, wenn der Aufsatz angehoben wird oder das Gleitsystem zu niedrig eingestellt wurde. Auf unebenem Boden schaltet sich das Sicherheitsventil möglicherweise zu oft ein, weshalb die Einstellung der korrekten Gleitposition wichtig für den korrekten Betrieb des Aufsatzes ist. -
Seite 17: Bearbeitung Des Verschnitts
17 (26) 6.5 Bearbeitung des Verschnitts Seitlicher Austritt (standard): In der Standardkonfiguration wirft der Sichelmähwerk 1500 Verschnitt über seine seitliche Austrittsklappe aus.Durch den Seitenauswurf weniger Leistung erforderlich Mulchmodus, weshalb dieser vor allem bei großen Flächen praktisch ist, da es möglich ist, längeres Gras mit höherer Fahrgeschwindigkeit zu mähen. -
Seite 18: Mulchset A34530
18 (26) 6.5.2 Mulchset A34530 Das Mulchset A34530 beinhaltet Komponenten, die an der Schneideabdeckung befestigt werden müssen. Diese führen das Gras um die Messer herum und blockieren den seitlichen Austritt (Abbildung auf der linken Seite). Gleichzeitig werden die seitlichen Austrittsklappen von unterhalb der Schneideabdeckung entfernt (Abbildung auf der rechten Seite). -
Seite 19: Wartung Und Service
Beseitigen Sie alle auftretenden Leckagen, sobald Sie sie bemerken. Ein kleines Leck kann sich schnell vergrößern. Betreiben Sie das Anbaugerät nur mit jenem Hydrauliköl, das für die Verwendung in Avant-Ladern geeignet ist. GEFAHR: Gefahr durch unter hohem Druck stehende Flüssigkeiten, die in die... -
Seite 20: Reinigen Und Schmieren Des Mähers
Hydraulikkomponenten vermieden wird. Die Lager könnten beschädigt werden, wenn sie mit hohem Druck besprüht werden. Beim Sichelmähwerk 1500 befinden sich nur auf den vertikalen Radhalterungen Schmierstellen. Fügen Sie ein bis drei Mal im Jahr eine geringe Menge Fett hinzu. Reinigen Sie das Ende des Nippels, bevor Sie Schmierarbeiten durchführen, und tragen Sie nur eine geringe Menge Fett auf einmal auf. -
Seite 21: Schleifen Und Austauschen Der Schneidmesser
21 (26) 7.4 Schleifen und Austauschen der Schneidmesser Die Messer verschleißen während des normalen Betriebs, weshalb ihr Zustand nach einigen Anwendungen geprüft werden muss. Wenn das Mähwerk sauber ist, weist unter anderem Folgendes auf stumpfe oder beschädigte Messer hin: Niedrigere Schneidqualität, was zu ungleichmäßigem Schneiden, ausgerissenem Gras oder gelblichem Gras nach dem Mähen führt ... -
Seite 22: Prüfen Und Festziehen Des Riemens
22 (26) 1. Drei Halterungsschrauben 2. Bei der erneuten Montage der Messer am Mäher muss unter jeder Schraube eine Sicherungsscheibe montiert werden. Vergewissern Sie sich, dass alle Schrauben gut festgezogen sind. 7.5 Prüfen und Festziehen des Riemens Die Spannung und der Zustand des Antriebsriemens müssen mindestens ein Mal im Jahr zu Beginn einer jeden Mähsaison bzw. -
Seite 23: Garantiebedingungen
8. Garantiebedingungen AVANT TECNO OY gewährt für die Anbaugeräte ein Jahr (12 Monate) Garantie ab Kaufdatum. Alle Reparaturen und Umbauten während der Garantiezeit bedürfen der Genehmigung durch AVANT TECNO. Während der Garantiezeit garantiert AVANT TECNO den Austausch defekter Teile oder die Reparatur des Anbaugerätes. - Seite 24 Hydraulisk gräsklippare; arbetsredskap för Avant lastare Hydraulisk lenklipper; redskap for Avant minilastere Hydraulisk græsklipper redskab til Avant Minilæssere A34528 Hydraulic lawn mower; attachment for Avant loaders Hydraulische Rasenmäher; Anbaugerät für Avant Radlader Tondeuse à commande hydraulique destinée à être utilisée avec les chargeuses Avant 4.8.2015 Ylöjärvi, Finland...
