Steuerungen und Optionen des Laders
Übersicht der Steuerungen
Schalter am Armaturenbrett
HINWEIS: Einige
der hier gezeigten
Schalter sind für
optionale
Ausrüstung und
sind unter
Umständen nicht
an dem Lader
installiert.
Die Stellung des
Schalters kann
sich von der hier
dargestellten
unterscheiden.
.
Steckdosenwahlschal
ter der
Zusatzhydraulik
Optionale
Ausstattung
Siehe Seite 59
Rundumleuchte
Optionale
Ausstattung
Siehe Seite 63
Feststellbremse
Siehe Seite 54
.
Referenz

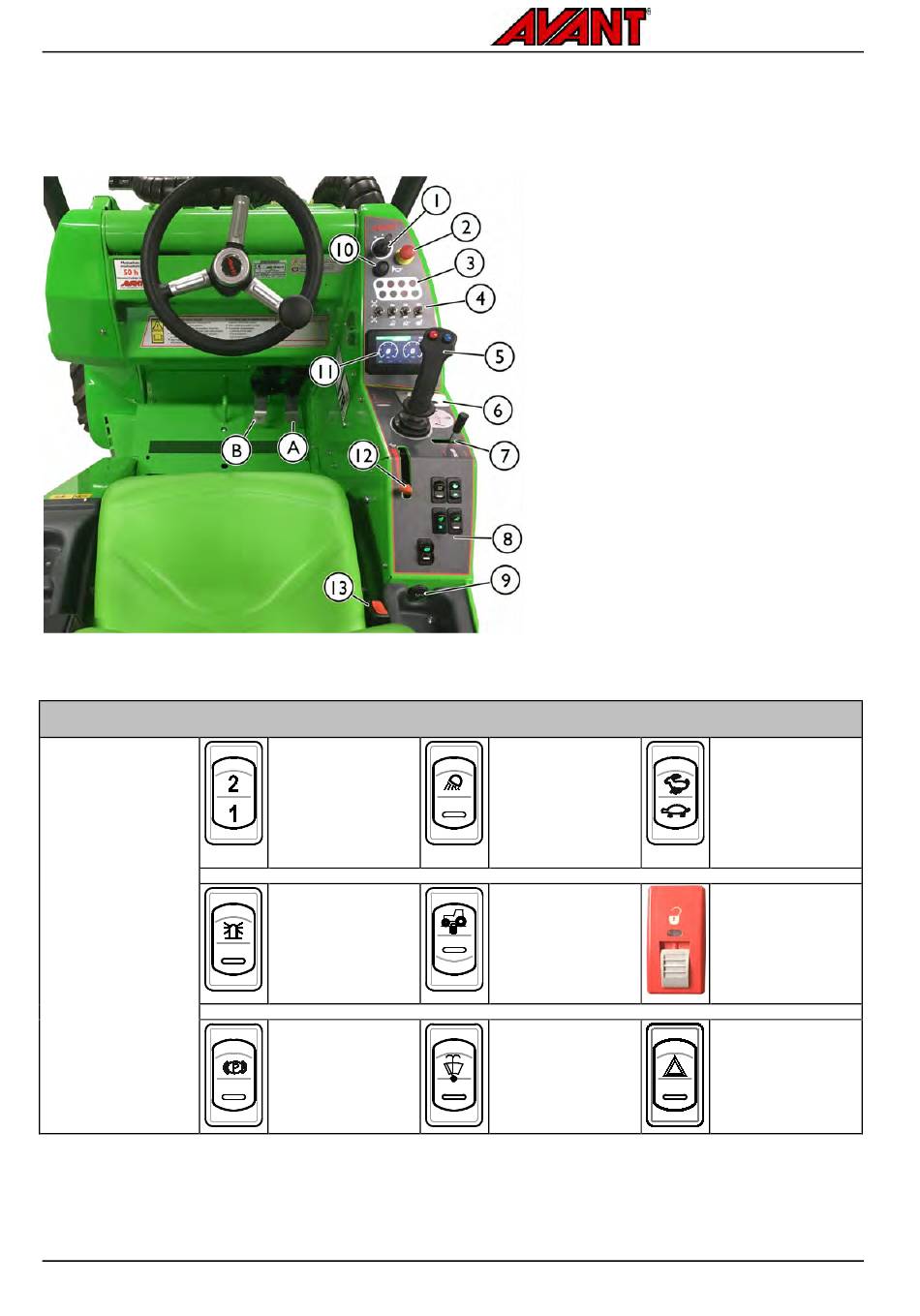

1. Armaturenbrett
Zündschalter
2. Notaus-Taste
3. Kontrollleuchten
4. Schalter am Armaturenbrett
5. Steuerhebel für Hubarm und Schaufel 50
6. Steuerhebel für die Zusatzhydraulik
7. Teleskophubarm-Steuerung
8. Bedienschalter (siehe unten)
9. 12-V-Anschluss (max. 15 A)
Diagnoseanschluss
10. Hupenschalter
11. Multifunktions-Display
12. Handgashebel
13. Sicherheitsgurtschnalle
Bedienelemente im Fußraum
A Fahrpedal, rechts: Vorwärts fahren
B Fahrpedal, links: Rückwärts fahren
..
Zusätzliche
Arbeitsscheinwerfer
auf dem ROPS-
Überrollbügel, 2
vorne, 1 hinten
Optionale
Ausstattung
Betriebsmoduswahlsc
halter
Siehe Seite 74
Scheibenwaschanlag
e und
Scheibenwischer
(Option CAB L)
Siehe Seite Siehe
Seite 64
48
Avant e5
Seite
49
68
69
49
49
50
51
54
55
55
52
61
73
73
Fahrmodus-
/Geschwindigkeitswa
hlschalter.
Siehe Seite 73
Hydraulik-
Verriegelungsbolzen,
Anbaugerätekupplung
Optionale
Ausstattung
Siehe Seite 84
Warnblinker
Optionale
Ausstattung
