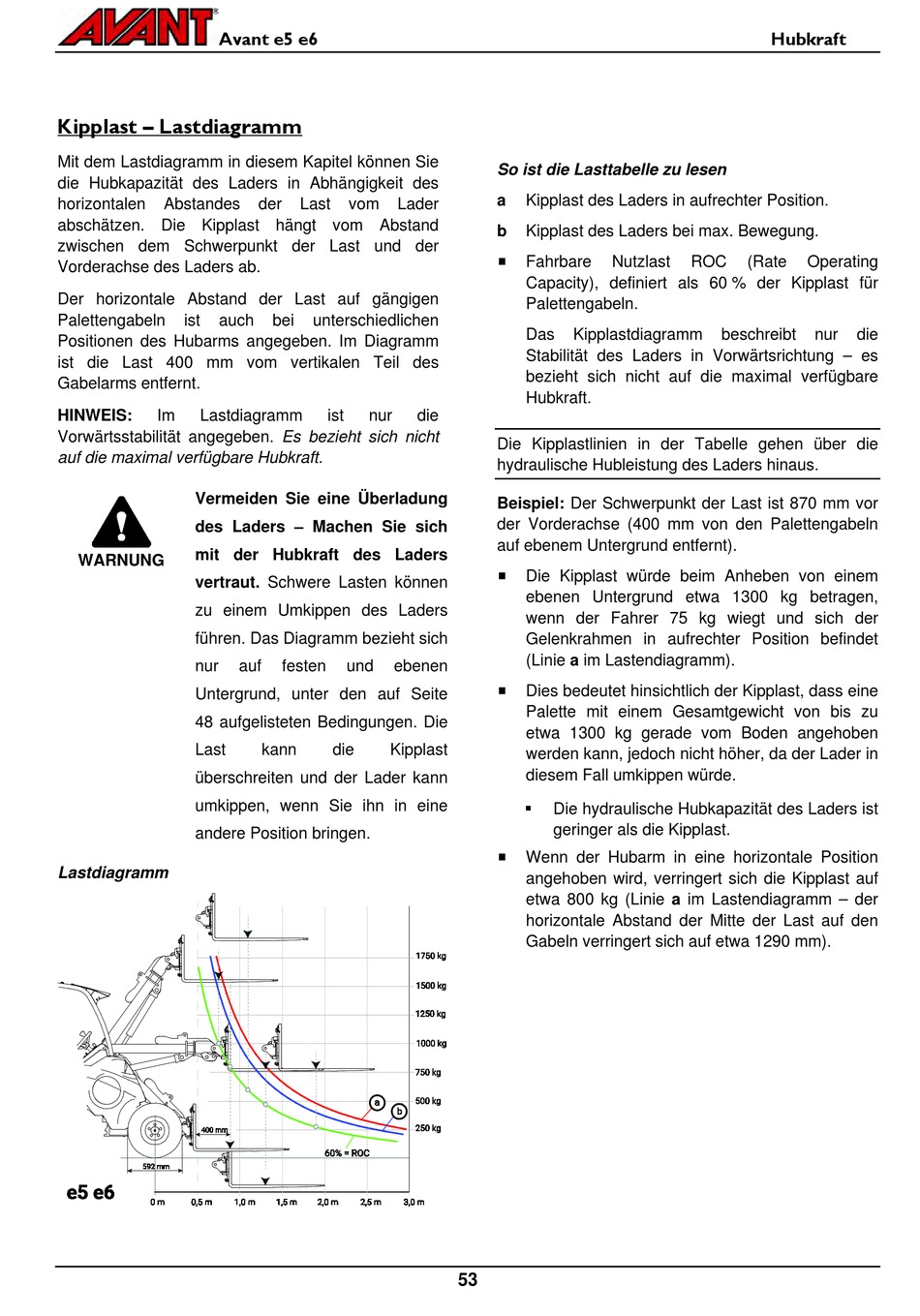

AVANT e5 OPTITEMP Bedienungsanleitung Seite 53

Avant e5 e6
Kipplast – Lastdiagramm
Mit dem Lastdiagramm in diesem Kapitel können Sie
die Hubkapazität des Laders in Abhängigkeit des
horizontalen Abstandes
abschätzen. Die Kipplast hängt vom Abstand
zwischen dem Schwerpunkt der Last und der
Vorderachse des Laders ab.
Der horizontale Abstand der Last auf gängigen
Palettengabeln ist auch
Positionen des Hubarms angegeben. Im Diagramm
ist die Last 400 mm vom vertikalen Teil des
Gabelarms entfernt.
HINWEIS: Im Lastdiagramm
Vorwärtsstabilität angegeben. Es bezieht sich nicht
auf die maximal verfügbare Hubkraft.
Vermeiden Sie eine Überladung
des Laders – Machen Sie sich
mit der Hubkraft des Laders
WARNUNG
vertraut. Schwere Lasten können
zu einem Umkippen des Laders
führen. Das Diagramm bezieht sich
nur
Untergrund, unter den auf Seite
48 aufgelisteten Bedingungen. Die
Last
überschreiten und der Lader kann
umkippen, wenn Sie ihn in eine
andere Position bringen.
Lastdiagramm
.
der Last vom Lader
bei unterschiedlichen
ist nur
auf festen und ebenen
kann die Kipplast
.
So ist die Lasttabelle zu lesen
a Kipplast des Laders in aufrechter Position.
b Kipplast des Laders bei max. Bewegung.

Fahrbare
Capacity), definiert als 60 % der Kipplast für
Palettengabeln.
Das Kipplastdiagramm
Stabilität des Laders in Vorwärtsrichtung – es
bezieht sich nicht auf die maximal verfügbare
Hubkraft.
die
Die Kipplastlinien in der Tabelle gehen über die
hydraulische Hubleistung des Laders hinaus.
Beispiel: Der Schwerpunkt der Last ist 870 mm vor
der Vorderachse (400 mm von den Palettengabeln
auf ebenem Untergrund entfernt).

Die Kipplast würde beim Anheben von einem
ebenen Untergrund etwa 1300 kg betragen,
wenn der Fahrer 75 kg wiegt und sich der
Gelenkrahmen in aufrechter Position befindet
(Linie a im Lastendiagramm).

Dies bedeutet hinsichtlich der Kipplast, dass eine
Palette mit einem Gesamtgewicht von bis zu
etwa 1300 kg gerade vom Boden angehoben
werden kann, jedoch nicht höher, da der Lader in
diesem Fall umkippen würde.

Die hydraulische Hubkapazität des Laders ist
geringer als die Kipplast.

Wenn der Hubarm in eine horizontale Position
angehoben wird, verringert sich die Kipplast auf
etwa 800 kg (Linie a im Lastendiagramm – der
horizontale Abstand der Mitte der Last auf den
Gabeln verringert sich auf etwa 1290 mm).
53
Hubkraft
Nutzlast ROC (Rate
beschreibt
Operating
nur die
