4.9 Bouwput opvullen
VOORZICHTIG
Voor inbouw in een schacht met belastingsklasse D is een lastverdeelplaat van gewapend beton vereist.
Houd vanwege de verkeersveiligheid rekening met de statische belasting.
Bepaal de vereiste belastingsklasse en statische berekening aan de hand van de omgevings-/gebruiksomstan-
digheden.
Bekijk het bijbehorende wapeningsplan op de website van KESSEL.

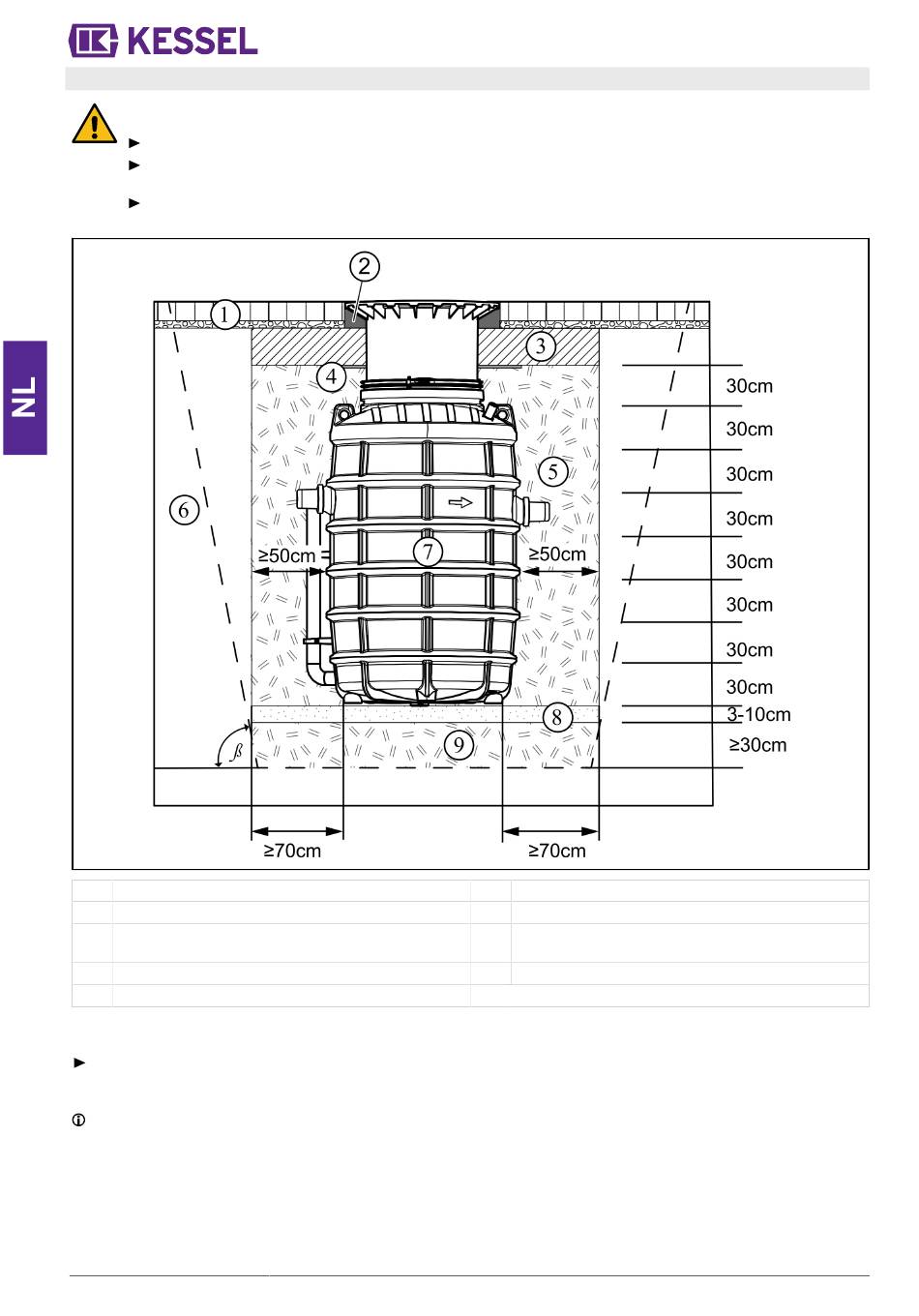

(1) Zwaar belastbare bestrating met grindbed
(2) Stabiele ondersteuning (bijv. betonnen ring)
(3) Dragende laag (bij belastingsklasse A en B)
Lastverdeelplaat (bij belastingsklasse D)
(4) Piepschuimlaag
(5) Opvulling (steenslag)
In plaats van de opbouw die in de afbeelding wordt getoond, kan de lastverdeelplaat (3) ook tot het peil worden doorgetrok-
ken.
Vul de bouwput met steenslag (0 – 16 mm doorsnede), minstens 50 cm rondom op en verdicht het vulmateriaal elke
30 cm vakkundig tot 97% Dpr (bijv. met een trilplaat).
De vereiste hellingshoek β van de bouwput moet rondom worden aangehouden.
De inwendige wrijvingshoek φ van het vulmateriaal en de toelaatbare hellingshoek β van de bouwput moeten volgens
EN 4124 worden bepaald.
80 / 108
(6) Bouwgrond
(7) Afscheider volgens de statische berekening
(8) Reservoirbedding (zand)
(9) Ondergrond (steenslag)
