3 Productomschrijving en technische gegevens
3.1 Productomschrijving
De ondergronds ingebouwde vetafscheider EasyClean ground is beschikbaar in de nominale groottes 1, 2 en 4. Naar wens
is de installatie ook in de variant Direct met voorgemonteerde zuigleiding voor vaste ledigingsleidingen verkrijgbaar.
We raden aan om de installatie uit voorzorg met een continu stijgende mantelbuis in te bouwen. Zo kan later altijd probleem-
loos een laagdiktemeter voor vetten worden ingebouwd, zodat kan worden bepaald wanneer een ledigingscyclus nodig is.

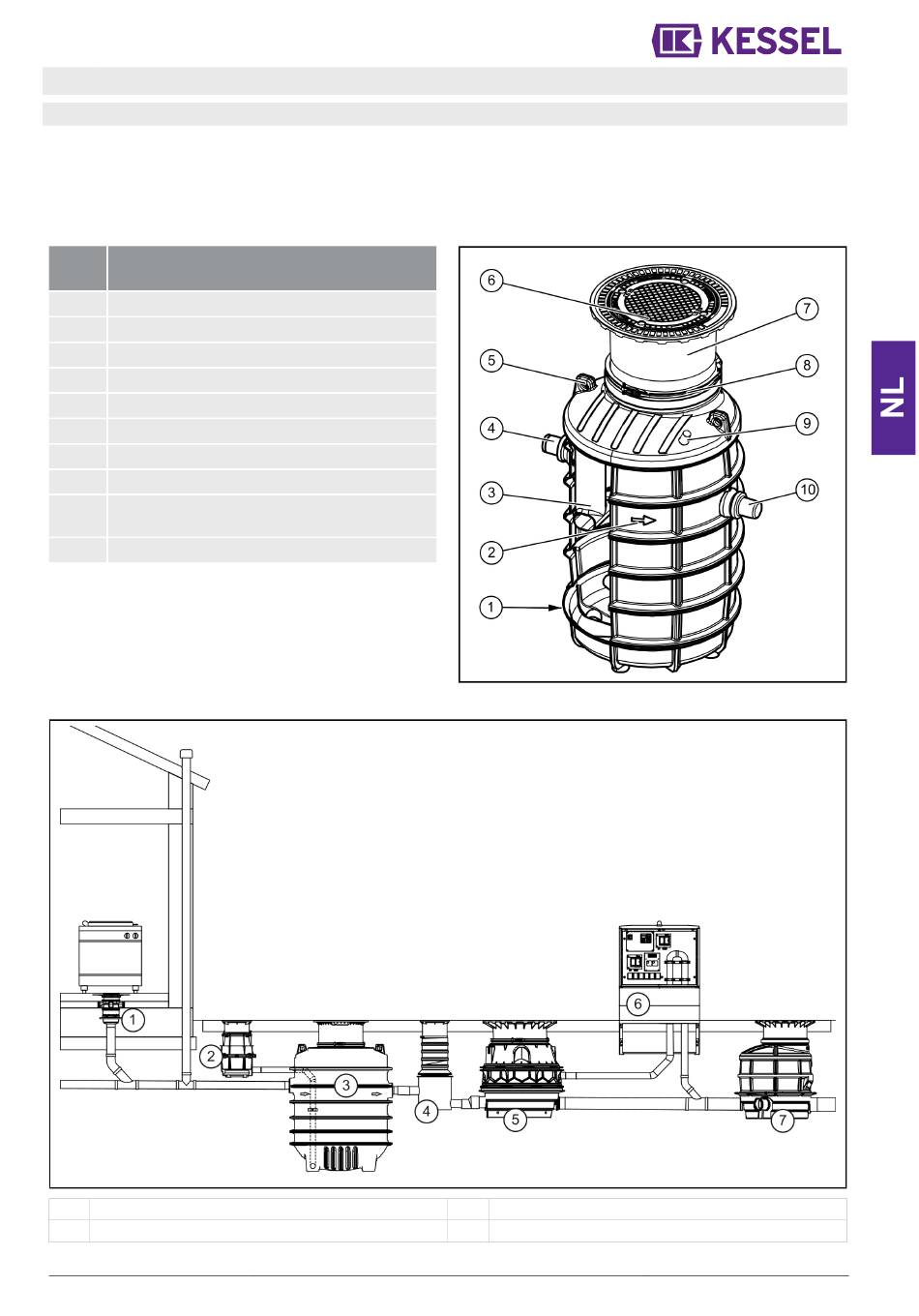

Module- en functiebeschrijvingen
Num- Onderdeel
mer
(1) Zuigleiding (optioneel, afhankelijk van de variant)
(2) Pijl met de stroomrichting
(3) Toevoermodule
(4) Toevoer
(5) Transportoog
(6) Afdekplaat
(7) In hoogte verstelbaar opzetstuk
(8) Klemring
(9) Voorgemonteerde kabeldoorvoer voor sensor
(optioneel, afhankelijk van de variant)
(10) Uitloop
Voorbeeld van een inbouwsituatie
(1) Afwateringspunt
(2) Ledigingsschacht (optioneel)
010-298E
(5) (Hybride) pompstation (optioneel)
(6) Buitenkast/besturing (optioneel)
