3 Description du produit et caractéristiques techniques
3.1 Description du produit
Le séparateur à graisses EasyClean ground enterré est disponible dans les tailles nominales 1, 2 et 4. Sur demande, l'instal-
lation peut être obtenue en modèle Direct avec un tuyau de vidange directe pré-assemblé pour les conduites de vidange ins-
tallées en permanence.
Par principe, nous recommandons de placer l'installation avec précaution avec un fourreau pour câbles à montée progres-
sive. Il reste ainsi possible de rajouter ultérieurement un appareil de mesure de couche de graisse pour les cycles d'élimina-
tion des graisses selon les besoins à tout moment et sans aucun problème.

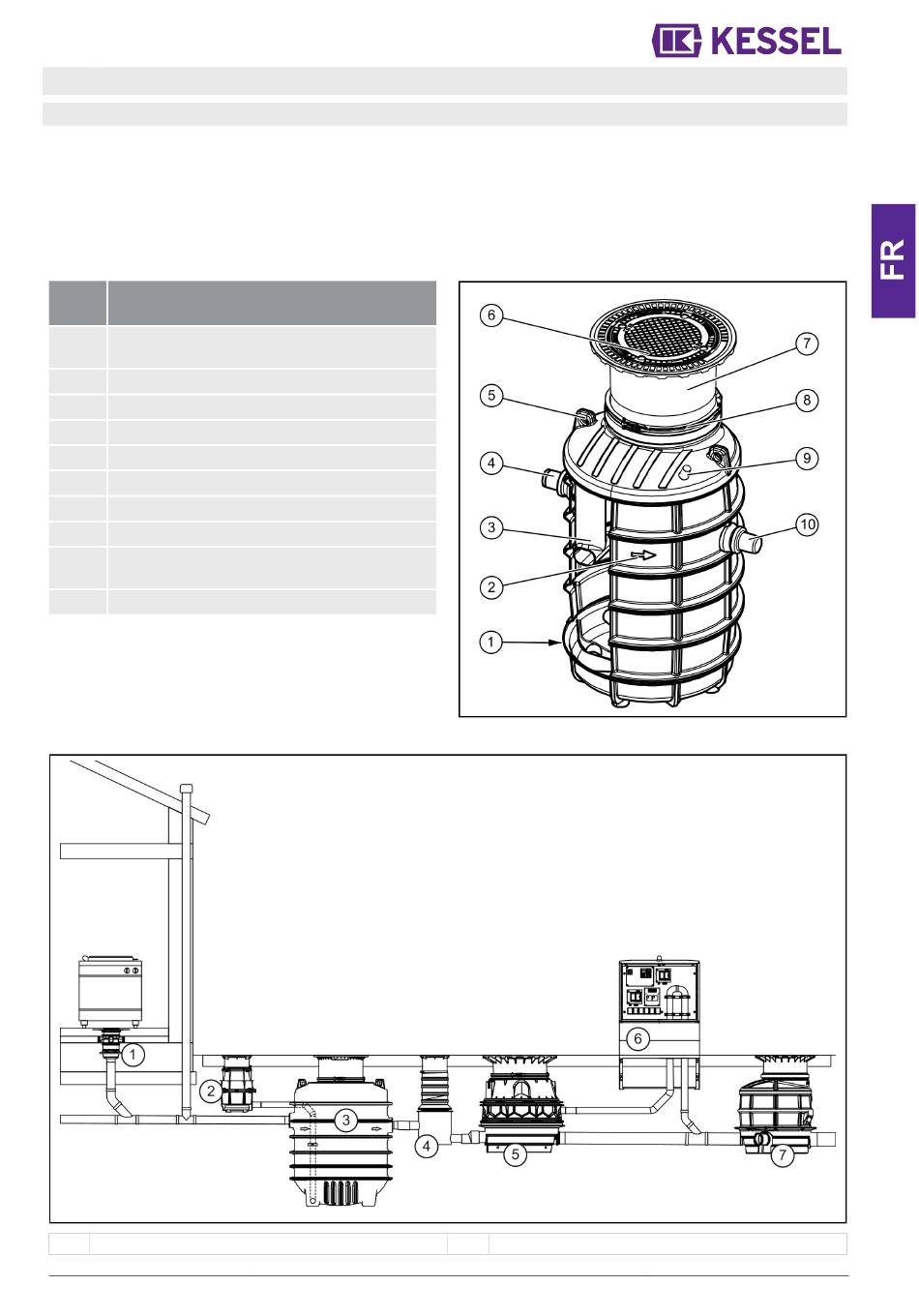

Description des sous-groupes et des fonctions
N° Composants
pos.
(1) Tuyau de vidange directe (en option, selon le
modèle)
(2) Flèche indiquant le sens de l'écoulement
(3) Structure de l'arrivée
(4) Arrivée
(5) Œillet de transport
(6) Couvercle de protection
(7) Rehausse télescopique
(8) Anneau serrant
(9) Passage de câble prémonté pour le capteur (en
option, selon le modèle)
(10) Sortie
Exemple de situation de montage
(1) Organe d'évacuation
010-298E
(5) Station de relevage (hybride) (en option)
