All'entrata e all'uscita dell'impianto di separazione è possibile collegare tubi delle acque di scarico e pezzi sagomanti nei
materiali seguenti:
Polivinilcloruro (PVC-U)
Polietilene (PE)
Polipropilene (PP)
Devono essere rispettate le indicazioni tecniche seguenti:
Entrata e uscita devono esser realizzate con una pendenza libera.
Condotti di entrata e uscita devono essere realizzati alla profondità antigelo.
Il collegamento del condotto di alimentazione con la condotta in discesa dovrebbe essere realizzato con due curve da
45°. Dovrebbe essere previsto un tratto di calma con una lunghezza pari a circa un decimo del diametro del condotto di
alimentazione.
Il condotto di alimentazione deve essere inoltre portato sopra al tetto quale condotto di aerazione e sfiato. Se il condotto
di alimentazione viene posato per oltre 10 m (orizzontale), nelle vicinanze dell'impianto di separazione dovrà essere mon-
tato un ulteriore condotto di aerazione e sfiato.
Al serbatoio non è ammesso applicare degli ulteriori collegamenti.
I collegamenti devono essere sottoposti a una prova di tenuta prima del riempimento dello scavo.

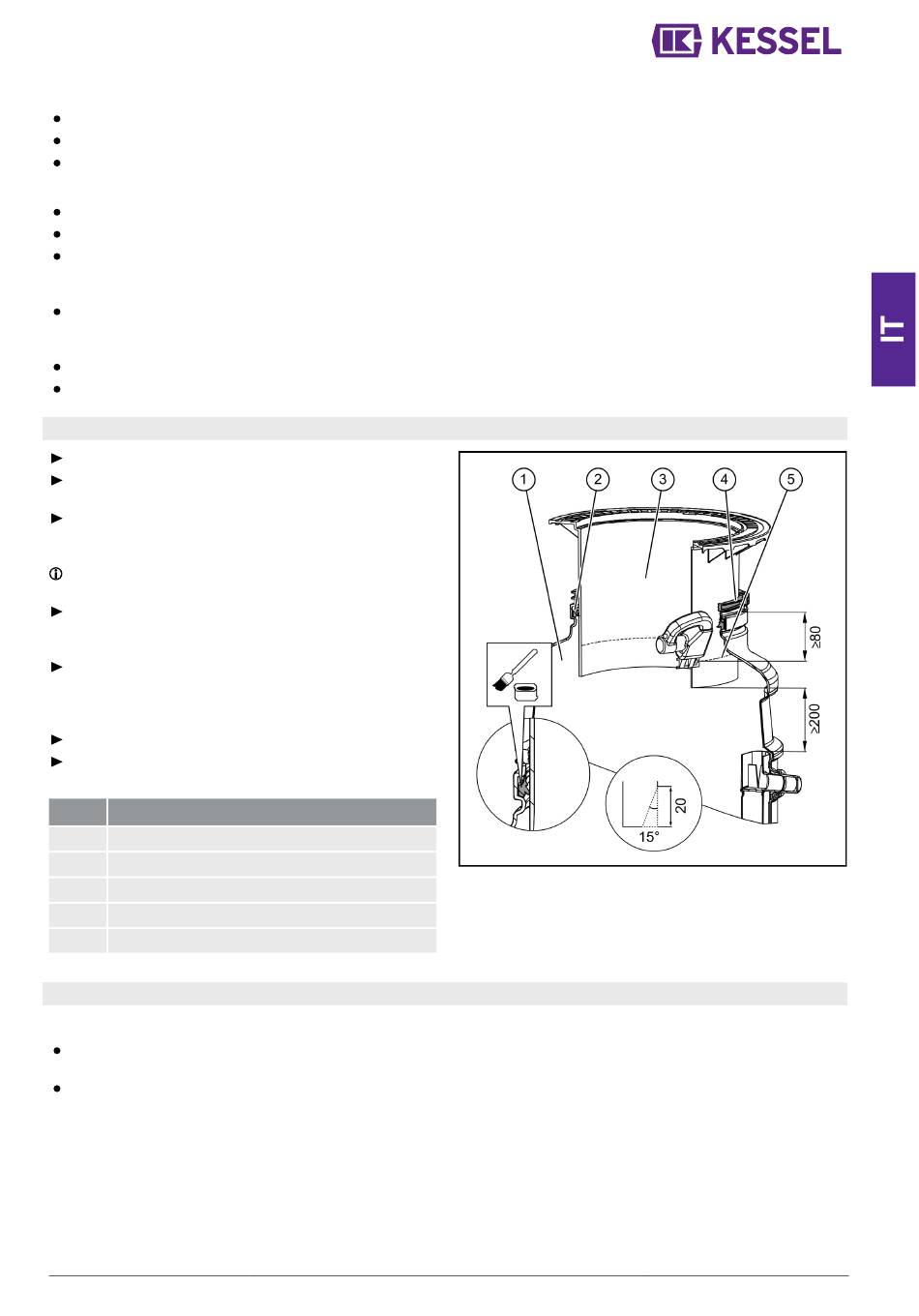

4.6 Montaggio dei rialzi
Applicare la guarnizione a labbro nell'apertura.
Ingrassare le superfici di contatto con il rialzo (guarni-
zione a labbro).
Determinare la profondità di installazione desiderata
rispetto alla sommità del terreno. Inserire il rialzo telesco-
pico per tentativi e fissarlo con l'anello di fissaggio.
L'anello di fissaggio può essere applicato esterna-
mente alla guarnizione a labbro.
Controllare se è garantito lo spazio libero necessario
rispetto alla costruzione di uscita o di entrata (vedere la
figura accanto).
In caso negativo, smontare il rialzo e accorciarlo, tenendo
presente la profondità di innesto minima del rialzo stesso.
Se il rialzo è stato accorciato, fresare l'estremità del rialzo
(15°, 20 mm).
Eventualmente rimontare il rialzo.
Applicare la piastra di copertura, che funge da protezione
durante i lavori.
N.
1 Serbatoio dell'impianto di separazione
2 Guarnizione a labbro
3 Rialzo
4 Anello di fissaggio
5 Bordo di taglio e profondità di innesto minima
4.7 Preparare il tubo per cavi
Indicazioni per installare o preparare il misuratore degli spessori per il separatore di grassi:
Il tratto di collegamento tra impianto di separazione e centralina deve essere mantenuto il più corto possibile ed essere
realizzato con una pendenza costante verso il serbatoio.
Realizzare i cambi di direzione sempre con curve da 45°.
