polichlorek winylu (PVC-U)
polietylen (PE)
polipropylen (PP)
Przestrzegać następujących uwag technicznych:
Dopływ i odpływ należy wykonać ze swobodnym spadkiem.
Przewody dopływowe i odpływowe muszą leżeć na głębokości nieprzemarzającej.
Połączenie przewodu dopływowego z pionem kanalizacyjnym należy wykonać z użyciem dwóch kolan 45°. Zaplanować
odcinek uspokajający o długości odpowiadającej mniej więcej dziesięciokrotnej średnicy przewodu dopływowego.
Przewód dopływowy należy poza tym poprowadzić jako przewód wentylacyjny powyżej dachu. Jeśli przewód dopływowy
ułożony jest (poziomo) na długości powyżej 10 m, należy zainstalować w pobliżu separatora dodatkowy przewód wentyla-
cyjny.
Nie wolno wykonywać na zbiorniku dodatkowych przyłączy.
Przed wypełnieniem wykopu należy poddać przyłącza próbie szczelności.

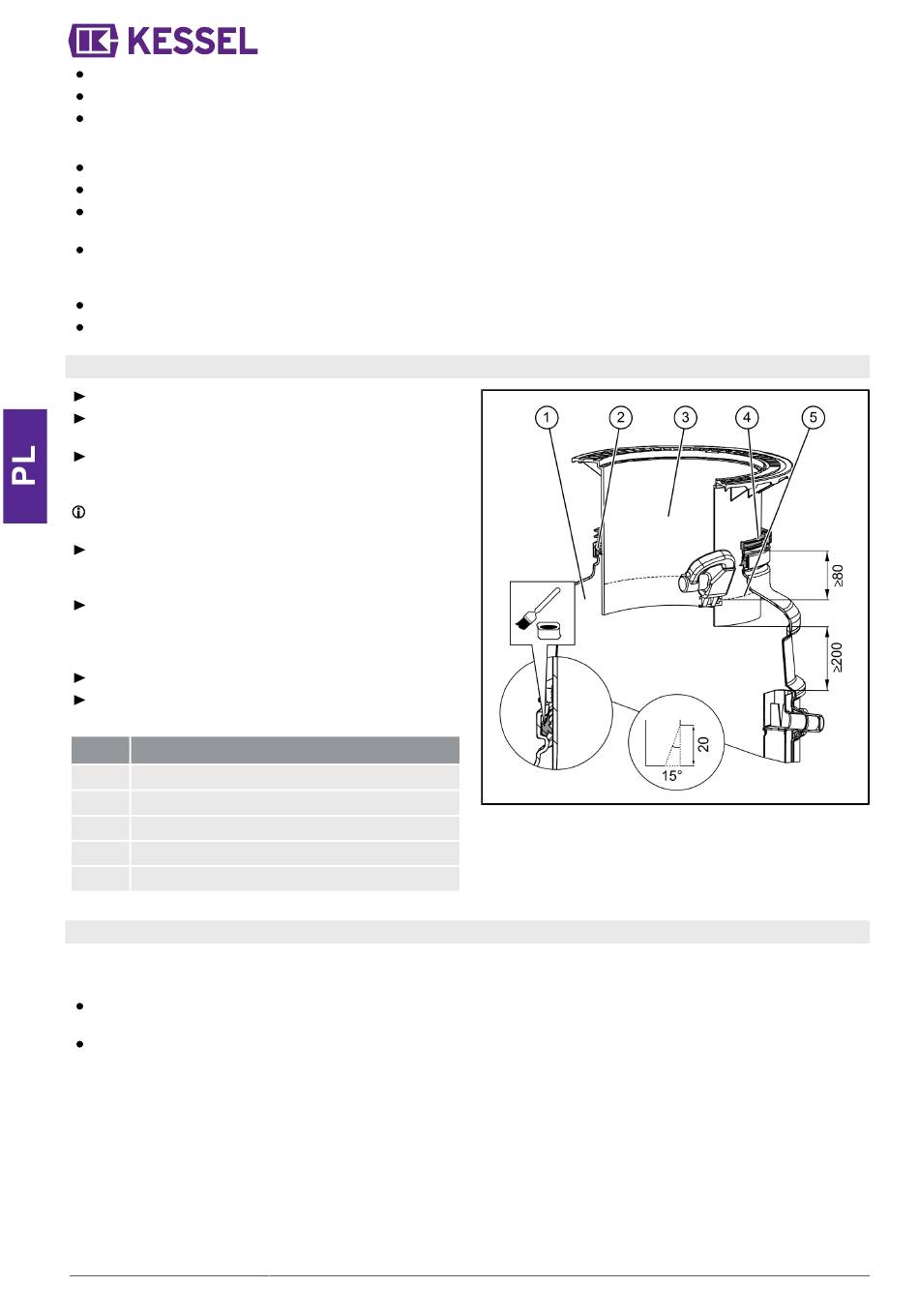

4.6 Montaż nasad
Włożyć w otwór uszczelkę wargową.
Nasmarować powierzchnię styku z nasadą (uszczelki
wargowej).
Określić żądaną wysokość zabudowy względem poziomu
gruntu. Włożyć na próbę nasadę teleskopową i ustalić
pierścieniem zaciskowym.
Pierścień zaciskowy musi przylegać na zewnątrz do
uszczelki wargowej.
Sprawdzić, czy zapewniona jest wystarczająca ilość
miejsca przy konstrukcji wlotu lub wylotu (patrz rysunek
obok).
Jeśli nie, zdemontować nasadę i skrócić, przestrze-
gając minimalnej głębokości wsunięcia nasady. Jeśli
nasada została skrócona, należy sfazować jej koniec
(15°, 20 mm).
Ewentualnie zamontować nasadę ponownie.
Nałożyć pokrywę, która będzie służyć jako ochrona na
czas zabudowy.
Poz.
1 Zbiornik separatora
2 Uszczelka wargowa
3 Nasada
4 Pierścień zaciskowy
5 Krawędź cięcia i minimalna głębokość włożenia
4.7 Przygotowanie rury osłonowej na przewody elektryczne
Uwagi dotyczące instalacji lub przygotowania przyrządu do pomiaru grubości warstwy tłuszczu w separatorach
tłuszczu:
Odcinek między separatorem a sterownikiem powinien być jak najkrótszy i należy go wykonać ze stałym spadkiem w
stronę zbiornika urządzenia.
Zmiany kierunku należy zawsze wykonywać przy użyciu kolan 45°.
