BrEMSENANSTEUErUNG UND TEMPErATUrErFASSUNG FÜr P-STEUErUNG
4.4.5 Anschluss von PTC, Temperaturschalter oder PT1000
Thermokontakt (Öffner)
Temperaturfühler (PTC) oder PT1000
Gemischte Fühlerkette
Bezeichnung
TA1 (X1C.9);
TA2 (X1C.10)
1

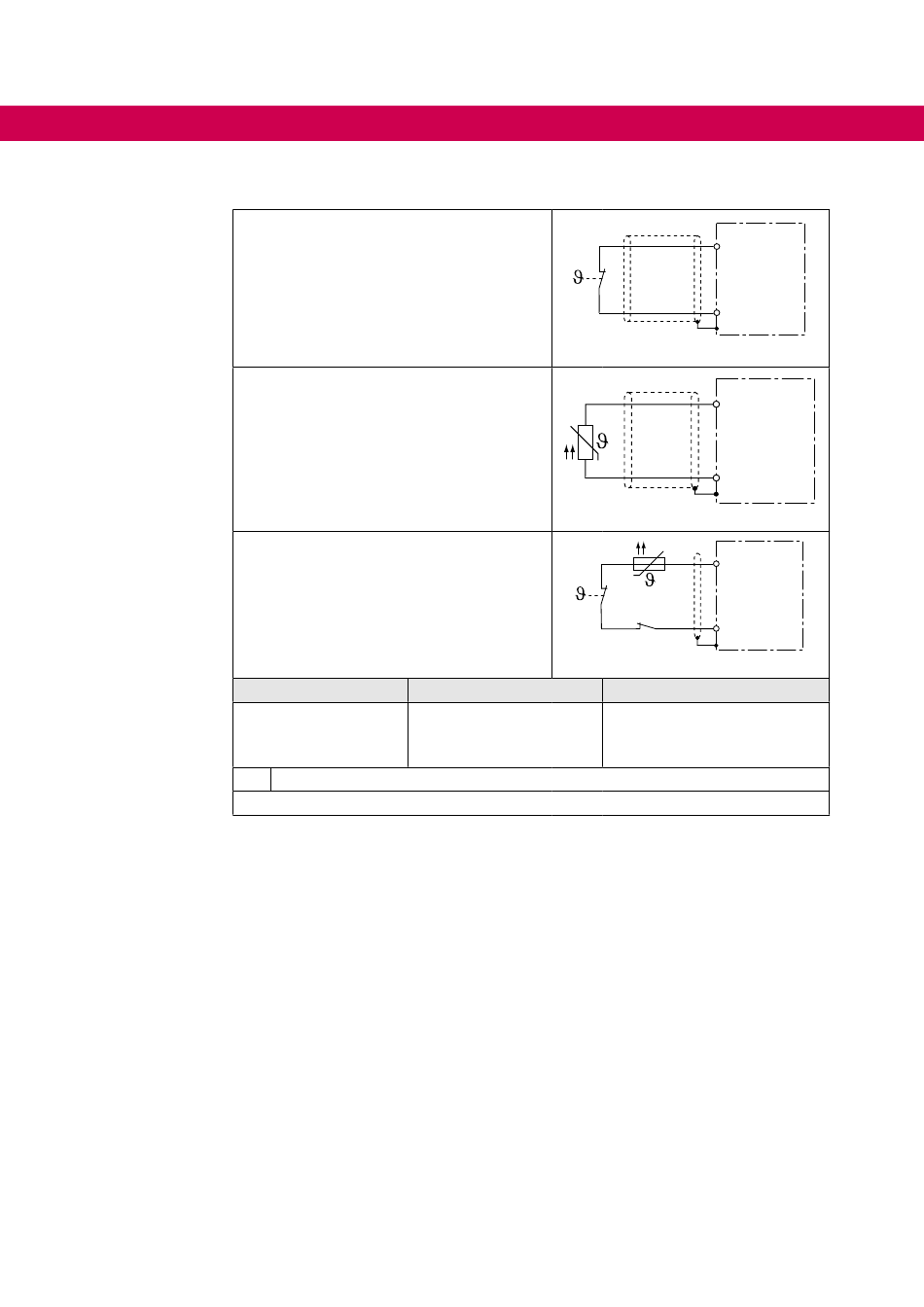

Abbildung 30: Anschlussbeispiele verschiedener Temperatursensoren P-Steuerung
1)
72
Funktion
Temperatursensoreingang
Anschluss über Schirmblech
Falls nicht vorhanden, auf der Montageplatte auflegen.
Einstellung
dr33 = 1; PTC oder Tempera-
turschalter
dr33 = 4; PT1000
1)
TA1
TA2
①
TA1
TA2
①
TA1
TA2
①
