ANSCHLUSS DES LEISTUNGSTEILS
4.2.6.8 Verdrahtung des Motors
Legende
1
KEB COMBIVERT
2
Motorkabel
1)
3
Drehstrommotor
4
Temperaturüberwachung

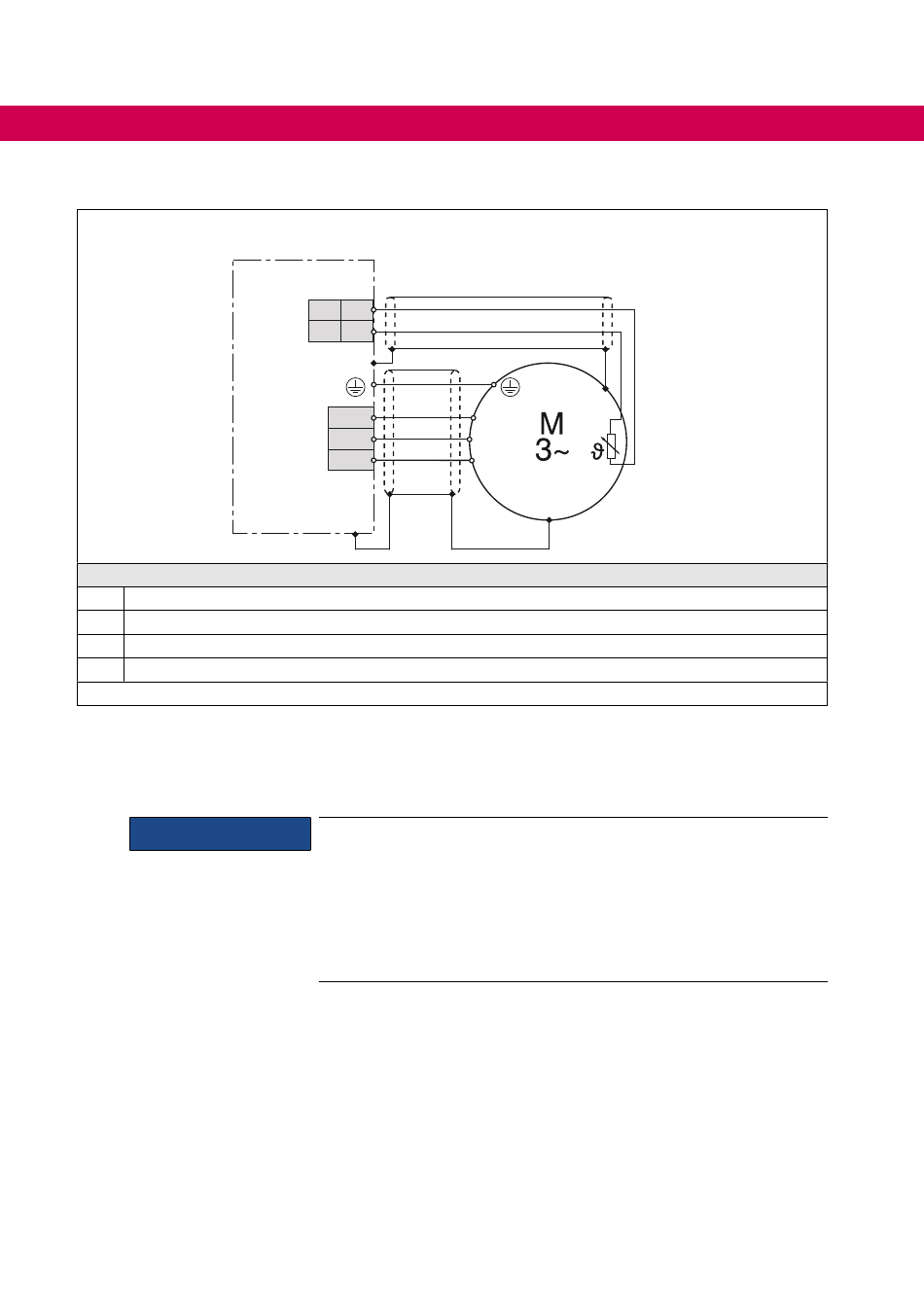

Abbildung 21: Verdrahtung des Motors
Schirm beidseitig und großflächig auf Funktionserde (Schirmblech oder Montageplatte) auflegen.
1)
Die Temperaturüberwachung ist optional erhältlich, =>
2)
ACHTUNG
62
➀
➁
Control
P A/K
9
5
X1C
10
6
U
X1A
V
W
2)
Anschluss der Temperaturerfassung
•
Anschlusskabel der Temperaturerfassung vom Motor (auch ge-
schirmt) nicht zusammen mit Steuerkabel verlegen !
•
Innerhalb vom Motorkabel muss das Anschlusskabel der Tempera-
turerfassung mit einem zusätzlichem Schirm versehen sein (doppel-
te Abschirmung) !
•
Der Eingang der Temperaturerfassung ist basisisoliert.
➂
④
U
V
W
Gebrauchsanleitung
„Steuerteil".
