ANSCHLUSS DES LEISTUNGSTEILS
4.2.6.4 Motorleitungslänge bei Parallelbetrieb von Motoren
Die resultierende Motorleitungslänge bei Parallelbetrieb von Motoren, bzw. bei Parallel-
verlegung durch Mehraderanschluss ergibt sich aus folgender Formel:
Resultierende Motorleitungslänge = ∑Einzelleitungslängen x √Anzahl der Motorleitungen
4.2.6.5 Motorleitungsquerschnitt
Der Motorleitungsquerschnitt ist abhängig
•
•
•
•
•
4.2.6.6 Verschaltung des Motors
ACHTUNG
ACHTUNG
4.2.6.7 Klemmleiste X1B Motoranschluss

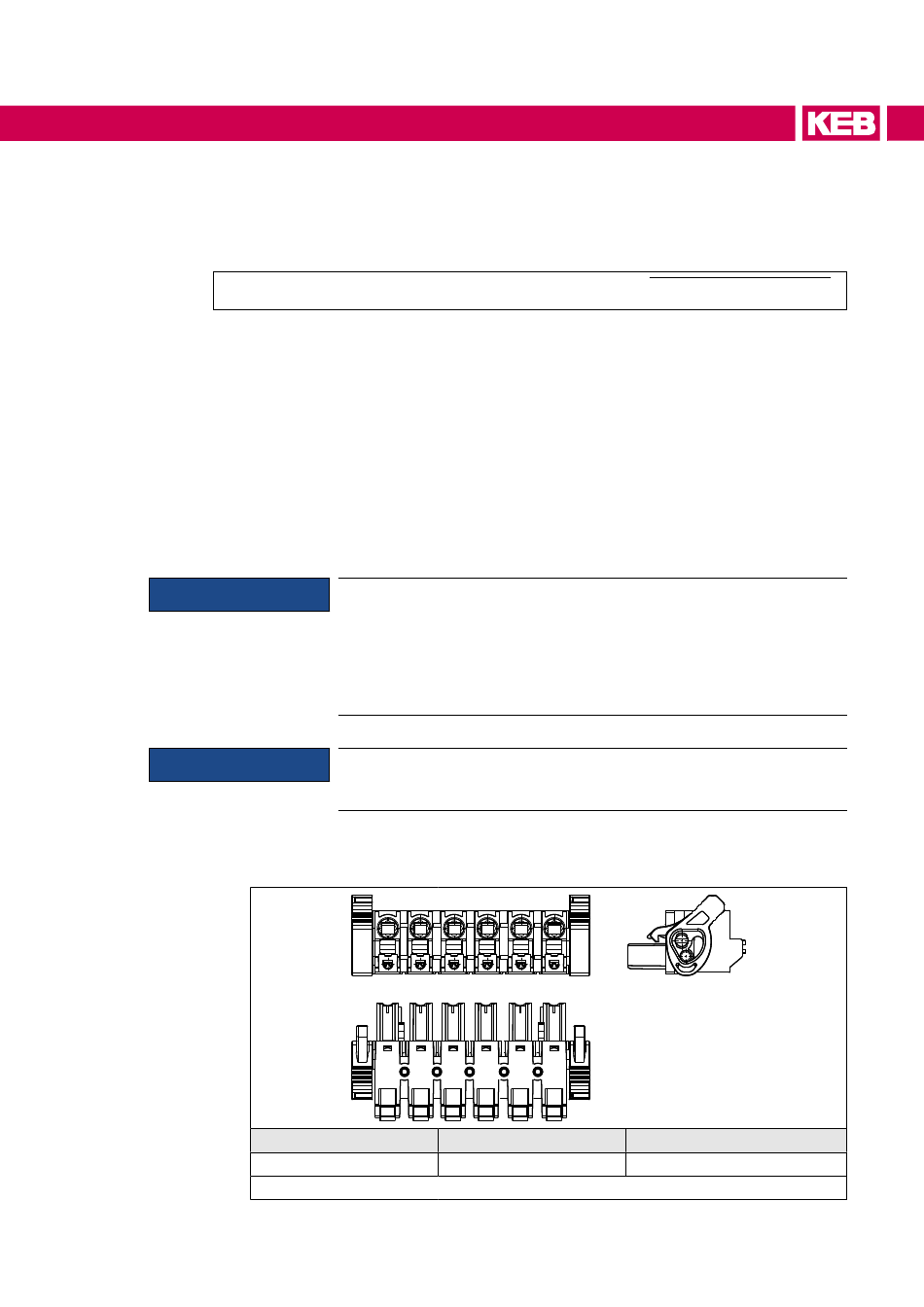

Abbildung 20: Klemmleiste X1B Motoranschluss
von der Form des Ausgangsstroms (z.B. nicht sinusförmig).
vom realen Effektivwert des Motorstroms.
von der Leitungslänge.
vom Typ der verwendeten Leitung.
von Umgebungsbedingungen wie Bündelung und Temperatur.
Motor vor Spannungsspitzen schützen !
Antriebsstromrichter schalten am Ausgang mit einem du/dt ≤ 5kV/µs.
Insbesondere bei langen Motorleitungen (> 15 m) können dadurch Span-
nungsspitzen am Motor auftreten, die dessen Isolationssystem gefähr-
den. Zum Schutz des Motors kann eine Motordrossel, ein du/dt-Filter
oder ein Sinusfilter eingesetzt werden.
Fehlerhaftes Verhalten des Motors !
Generell sind immer die Anschlusshinweise des Motorenherstellers gültig !
R
- -
++
Name
U, V, W
W
U
V
Funktion
Motoranschluss
0,5...2,5 mm² / AWG 20-14
Querschnitt
61
