BrEMSENANSTEUErUNG UND TEMPErATUrErFASSUNG FÜr P-STEUErUNG
4.4.3 Betrieb ohne Temperaturerfassung
Verwendung des COMBIVERT ohne Auswertung des Temperatureingangs:
•
oder
•
4.4.4 Anschluss eines KTY-Sensors
ACHTUNG
Bezeichnung
TA1 (X1C.9);
TA2 (X1C.10)

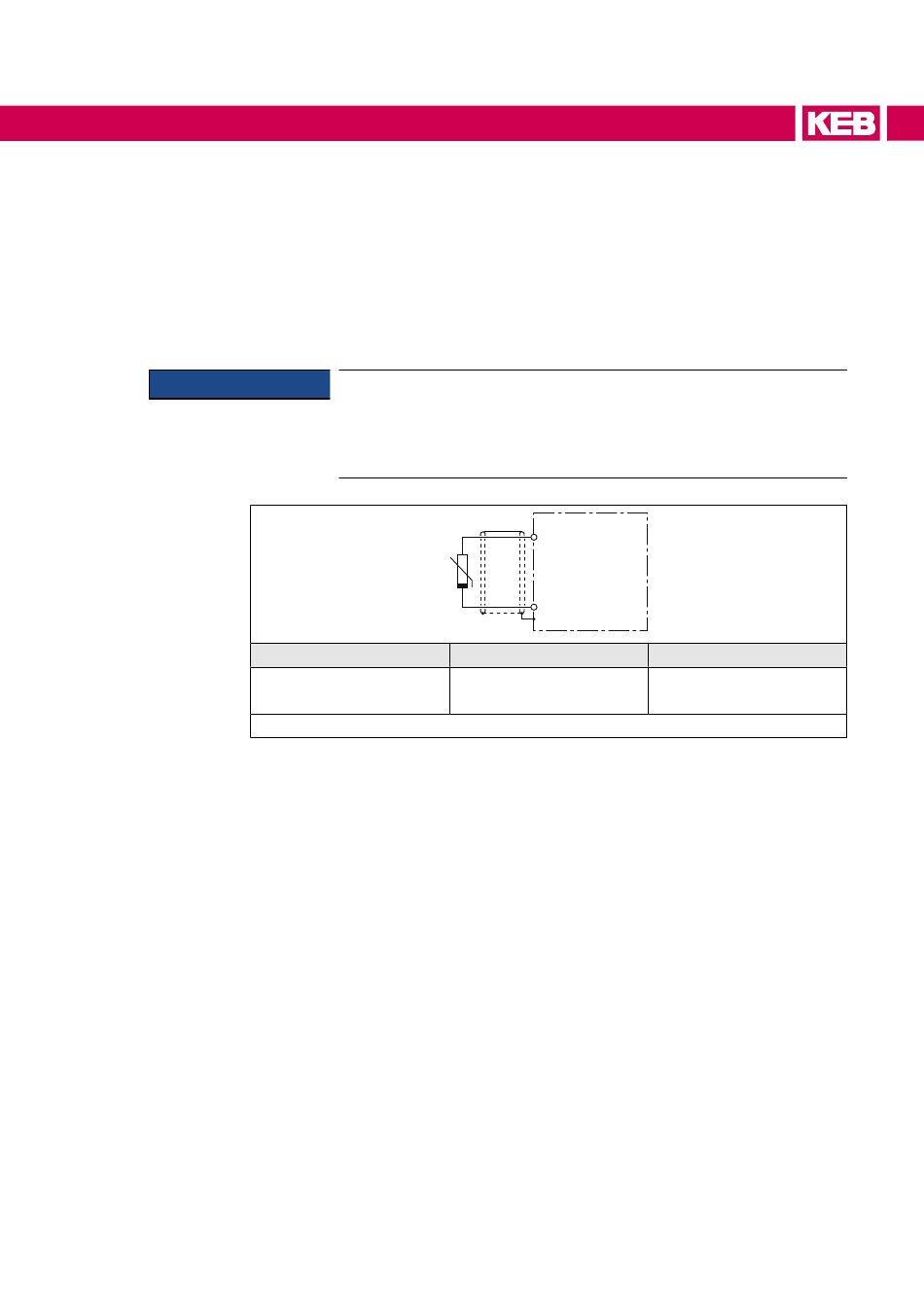

Abbildung 29: Anschluss eines KTY-Sensors für P-Steuerung
Auswertung abschalten (pn12 = 7).
Brücke zwischen Klemme TA1 (X1C.9) und TA2 (X1C.10) installieren (dr33 = 1).
Kein Schutz der Motorwicklung bei falschem Anschluss !
► KTY-Sensoren in Durchlassrichtung betreiben. Nichtbeachtung führt
zu Fehlmessungen im oberen Temperaturbereich.
► KTY-Sensoren nicht mit anderen Erfassungen kombinieren.
+
KTY84
X1C.9 (TA1)
X1C.10 (TA2)
Funktion
Temperatursensoreingang
Einstellung
dr33 = 0; KTY84/130
dr33 = 3; KTY83/110
71
