BrEMSENANSTEUErUNG UND TEMPErATUrErFASSUNG FÜr K- UND A-STEUErUNG
4.3.3 Betrieb ohne Temperaturerfassung
Verwendung des COMBIVERT ohne Auswertung des Temperatureingangs:
•
oder
•
4.3.4 Anschluss eines KTY-Sensors
ACHTUNG
Bezeichnung
TA1 (X1C.5);
TA2 (X1C.6)
1

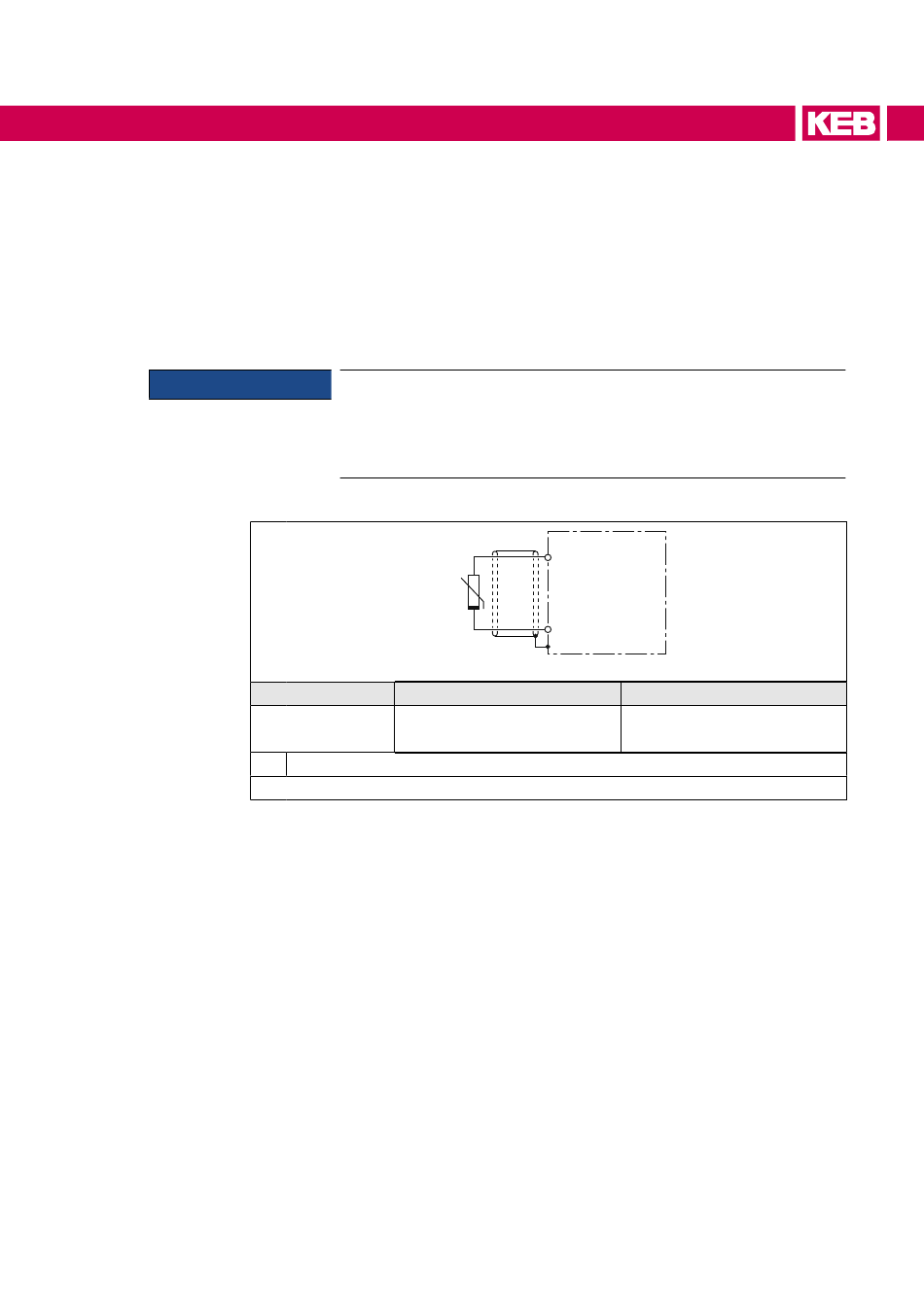

Abbildung 26: Anschluss eines KTY-Sensors für K- und A-Steuerung
1)
Auswertung abschalten (pn33 = 7)
Brücke zwischen Klemme X1C.5 und X1C.6 installieren (dr33 = 1)
Kein Schutz der Motorwicklung bei falschem Anschluss.
► KTY-Sensoren in Durchlassrichtung betreiben. Nichtbeachtung führt
zu Fehlmessungen im oberen Temperaturbereich.
► KTY-Sensoren nicht mit anderen Erfassungen kombinieren.
KTY84
Funktion
Temperatursensoreingang
Anschluss über Schirmblech
Falls nicht vorhanden, auf der Montageplatte auflegen.
TA1
+
TA2
①
Einstellung
dr33=0; KTY84/130
dr33=3; KTY83/110
1)
67
