ANSCHLUSS DES LEISTUNGSTEILS
ACHTUNG
off
on
5 min
ACHTUNG
4.2.1.3 Netzklemmleiste X1A
400 V-Geräte
230 V-Geräte

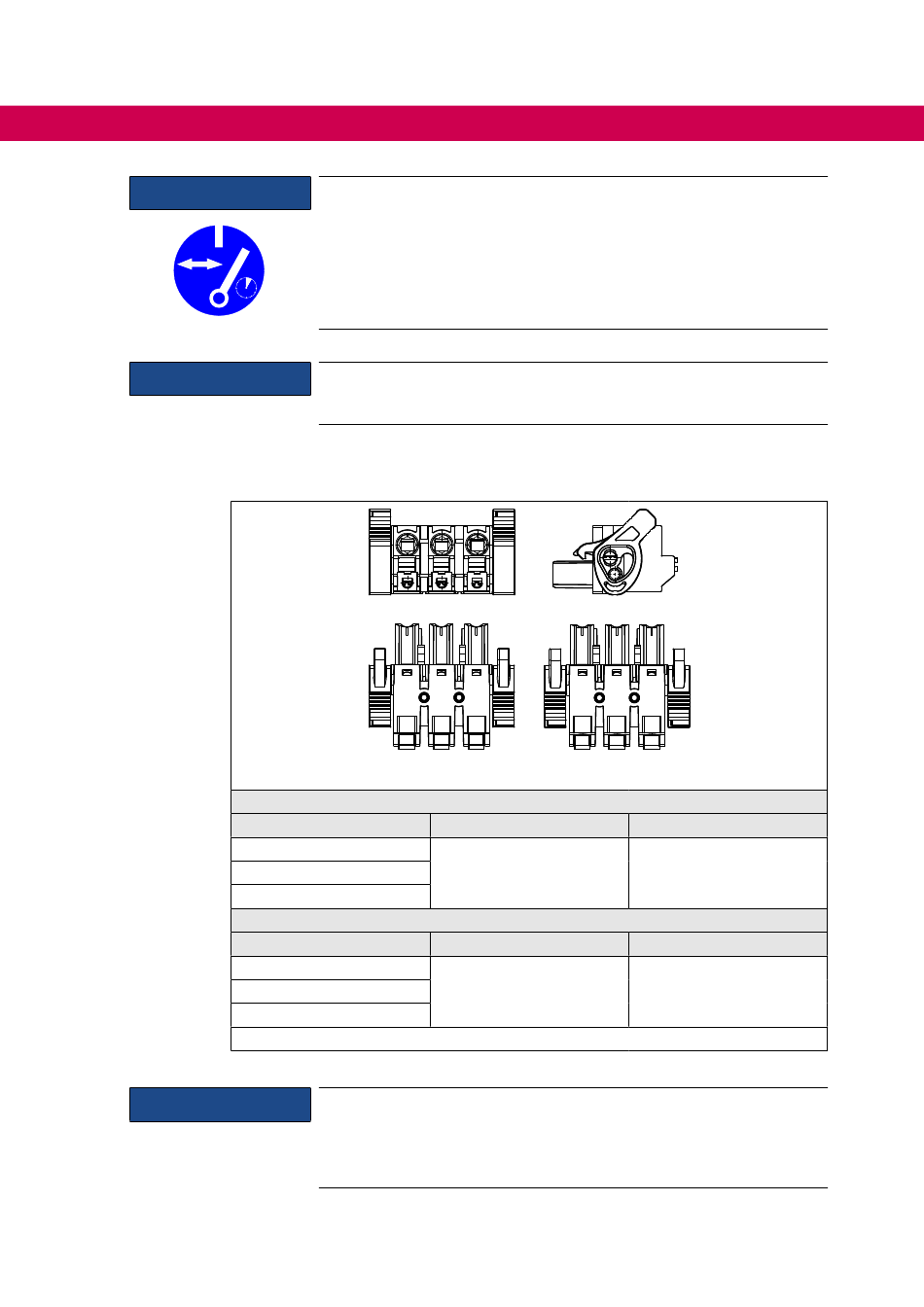

Abbildung 14: Netzklemmleiste X1A
ACHTUNG
54
Minimale wartezeit zwischen zwei Einschaltvorgängen 5 Minuten !
Zyklisches Aus- und Einschalten des Gerätes führt zur temporären Hoc-
hohmigkeit des Kaltleiters (PTC) im Eingang. Nach Abkühlung ist eine
erneute Inbetriebnahme ohne Einschränkung möglich.
Zerstörung des Antriebsstromrichters !
Niemals Anschlüsse Netzeingang und Motorausgang vertauschen !
L3
L1 L2
400 V-Geräte
Name
L1
Netzanschluss
L2
L3
Name
L1
Netzanschluss
L2
L3
Anschlussleitungen beachten !
In UL-relevanten Applikationen sind für Geräte der Größe 09 (1ph / 230V)
an den Klemmen X1A und X1B nur mehrdrähtige Leitungen (Litzen) zu-
lässig.
L1
N
230 V-Geräte
Funktion
3-phasig
Funktion
1-phasig
Querschnitt
0,5...2,5 mm²
AWG 20-14
Querschnitt
0,5...2,5 mm²
AWG 20-14
