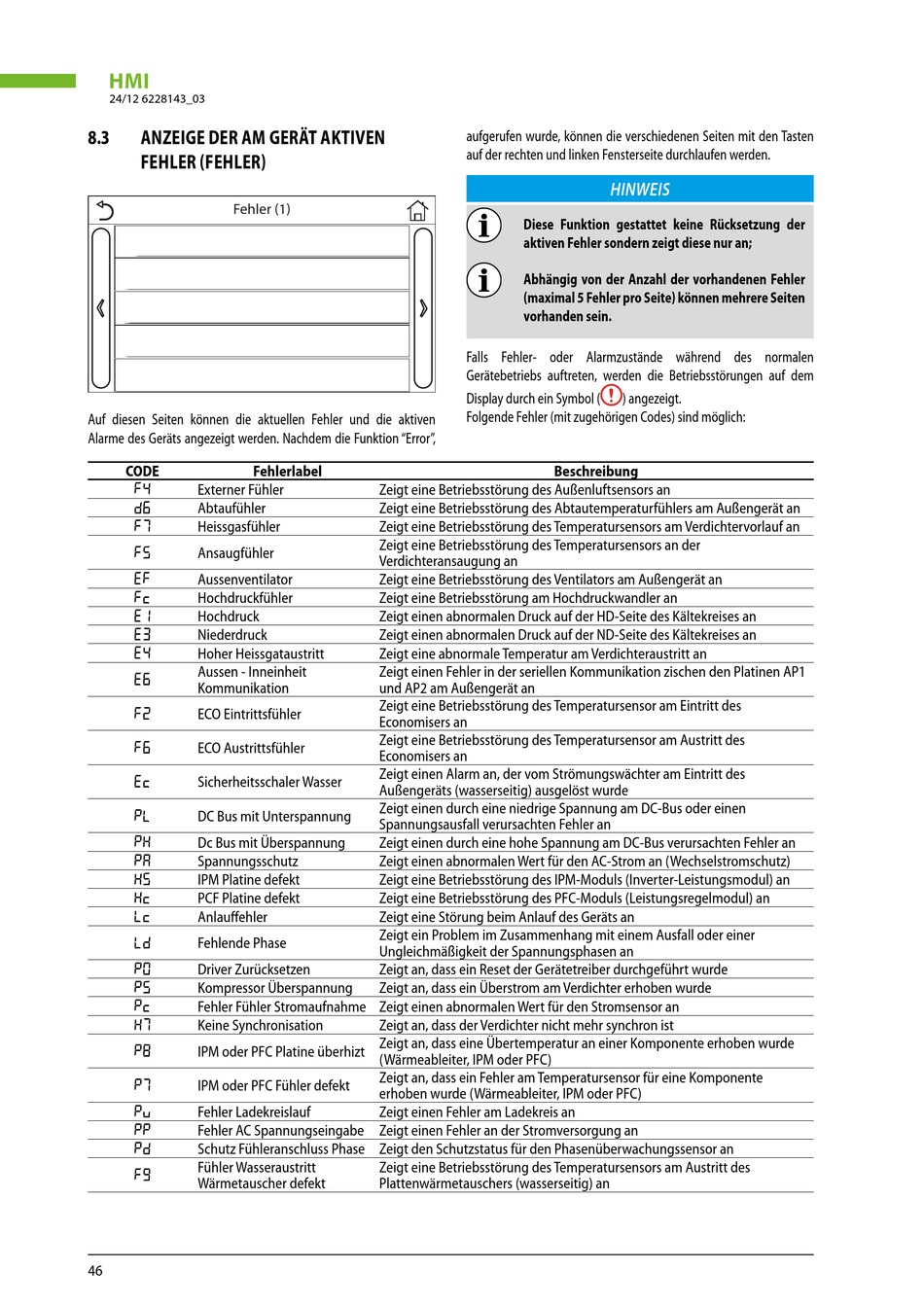

8.3
ANZEIGE DER AM GERÄT AKTIVEN
FEHLER (FEHLER)
Fehler (1)
Auf diesen Seiten können die aktuellen Fehler und die aktiven
Alarme des Geräts angezeigt werden. Nachdem die Funktion "Error",
CODE
Fehlerlabel
Externer Fühler
F4
Abtaufühler
d6
Heissgasfühler
F7
Ansaugfühler
F5
Aussenventilator
EF
Hochdruckfühler
Fc
Hochdruck
E1
Niederdruck
E3
Hoher Heissgataustritt
E4
Aussen - Inneinheit
E6
Kommunikation
ECO Eintrittsfühler
F2
ECO Austrittsfühler
F6
Sicherheitsschaler Wasser
Ec
DC Bus mit Unterspannung
PL
Dc Bus mit Überspannung
PH
Spannungsschutz
PA
IPM Platine defekt
H5
PCF Platine defekt
Hc
Anlauffehler
Lc
Fehlende Phase
Ld
Driver Zurücksetzen
P0
Kompressor Überspannung
P5
Fehler Fühler Stromaufnahme Zeigt einen abnormalen Wert für den Stromsensor an
Pc
Keine Synchronisation
H7
IPM oder PFC Platine überhizt
P8
IPM oder PFC Fühler defekt
P7
Fehler Ladekreislauf
Pu
Fehler AC Spannungseingabe Zeigt einen Fehler an der Stromversorgung an
PP
Schutz Fühleranschluss Phase Zeigt den Schutzstatus für den Phasenüberwachungssensor an
Pd
Fühler Wasseraustritt
F9
Wärmetauscher defekt
46
aufgerufen wurde, können die verschiedenen Seiten mit den Tasten
auf der rechten und linken Fensterseite durchlaufen werden.
Diese Funktion gestattet keine Rücksetzung der
aktiven Fehler sondern zeigt diese nur an;
Abhängig von der Anzahl der vorhandenen Fehler
(maximal 5 Fehler pro Seite) können mehrere Seiten
vorhanden sein.
Falls Fehler- oder Alarmzustände während des normalen
Gerätebetriebs auftreten, werden die Betriebsstörungen auf dem
Display durch ein Symbol (
Folgende Fehler (mit zugehörigen Codes) sind möglich:
Zeigt eine Betriebsstörung des Außenluftsensors an
Zeigt eine Betriebsstörung des Abtautemperaturfühlers am Außengerät an
Zeigt eine Betriebsstörung des Temperatursensors am Verdichtervorlauf an
Zeigt eine Betriebsstörung des Temperatursensors an der
Verdichteransaugung an
Zeigt eine Betriebsstörung des Ventilators am Außengerät an
Zeigt eine Betriebsstörung am Hochdruckwandler an
Zeigt einen abnormalen Druck auf der HD-Seite des Kältekreises an
Zeigt einen abnormalen Druck auf der ND-Seite des Kältekreises an
Zeigt eine abnormale Temperatur am Verdichteraustritt an
Zeigt einen Fehler in der seriellen Kommunikation zischen den Platinen AP1
und AP2 am Außengerät an
Zeigt eine Betriebsstörung des Temperatursensor am Eintritt des
Economisers an
Zeigt eine Betriebsstörung des Temperatursensor am Austritt des
Economisers an
Zeigt einen Alarm an, der vom Strömungswächter am Eintritt des
Außengeräts (wasserseitig) ausgelöst wurde
Zeigt einen durch eine niedrige Spannung am DC-Bus oder einen
Spannungsausfall verursachten Fehler an
Zeigt einen durch eine hohe Spannung am DC-Bus verursachten Fehler an
Zeigt einen abnormalen Wert für den AC-Strom an (Wechselstromschutz)
Zeigt eine Betriebsstörung des IPM-Moduls (Inverter-Leistungsmodul) an
Zeigt eine Betriebsstörung des PFC-Moduls (Leistungsregelmodul) an
Zeigt eine Störung beim Anlauf des Geräts an
Zeigt ein Problem im Zusammenhang mit einem Ausfall oder einer
Ungleichmäßigkeit der Spannungsphasen an
Zeigt an, dass ein Reset der Gerätetreiber durchgeführt wurde
Zeigt an, dass ein Überstrom am Verdichter erhoben wurde
Zeigt an, dass der Verdichter nicht mehr synchron ist
Zeigt an, dass eine Übertemperatur an einer Komponente erhoben wurde
(Wärmeableiter, IPM oder PFC)
Zeigt an, dass ein Fehler am Temperatursensor für eine Komponente
erhoben wurde (Wärmeableiter, IPM oder PFC)
Zeigt einen Fehler am Ladekreis an
Zeigt eine Betriebsstörung des Temperatursensors am Austritt des
Plattenwärmetauschers (wasserseitig) an
