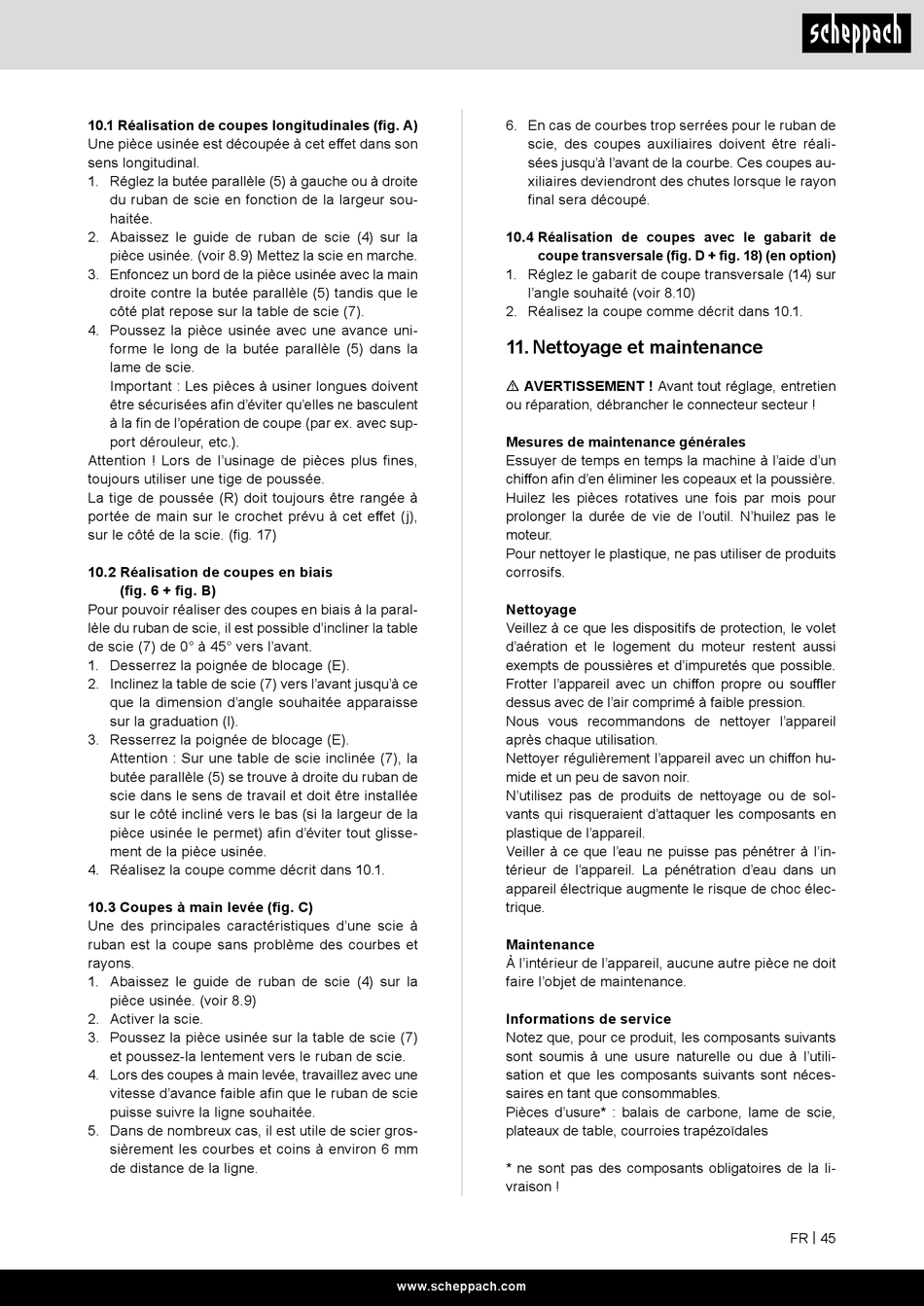

10.1 Réalisation de coupes longitudinales (fig. A)
Une pièce usinée est découpée à cet effet dans son
sens longitudinal.
1. Réglez la butée parallèle (5) à gauche ou à droite
du ruban de scie en fonction de la largeur sou-
haitée.
2. Abaissez le guide de ruban de scie (4) sur la
pièce usinée. (voir 8.9) Mettez la scie en marche.
3. Enfoncez un bord de la pièce usinée avec la main
droite contre la butée parallèle (5) tandis que le
côté plat repose sur la table de scie (7).
4. Poussez la pièce usinée avec une avance uni-
forme le long de la butée parallèle (5) dans la
lame de scie.
Important : Les pièces à usiner longues doivent
être sécurisées afin d'éviter qu'elles ne basculent
à la fin de l'opération de coupe (par ex. avec sup-
port dérouleur, etc.).
Attention ! Lors de l'usinage de pièces plus fines,
toujours utiliser une tige de poussée.
La tige de poussée (R) doit toujours être rangée à
portée de main sur le crochet prévu à cet effet (j),
sur le côté de la scie. (fig. 17)
10.2 Réalisation de coupes en biais
(fig. 6 + fig. B)
Pour pouvoir réaliser des coupes en biais à la paral-
lèle du ruban de scie, il est possible d'incliner la table
de scie (7) de 0° à 45° vers l'avant.
1. Desserrez la poignée de blocage (E).
2. Inclinez la table de scie (7) vers l'avant jusqu'à ce
que la dimension d'angle souhaitée apparaisse
sur la graduation (l).
3. Resserrez la poignée de blocage (E).
Attention : Sur une table de scie inclinée (7), la
butée parallèle (5) se trouve à droite du ruban de
scie dans le sens de travail et doit être installée
sur le côté incliné vers le bas (si la largeur de la
pièce usinée le permet) afin d'éviter tout glisse-
ment de la pièce usinée.
4. Réalisez la coupe comme décrit dans 10.1.
10.3 Coupes à main levée (fig. C)
Une des principales caractéristiques d'une scie à
ruban est la coupe sans problème des courbes et
rayons.
1. Abaissez le guide de ruban de scie (4) sur la
pièce usinée. (voir 8.9)
2. Activer la scie.
3. Poussez la pièce usinée sur la table de scie (7)
et poussez-la lentement vers le ruban de scie.
4. Lors des coupes à main levée, travaillez avec une
vitesse d'avance faible afin que le ruban de scie
puisse suivre la ligne souhaitée.
5. Dans de nombreux cas, il est utile de scier gros-
sièrement les courbes et coins à environ 6 mm
de distance de la ligne.
6. En cas de courbes trop serrées pour le ruban de
scie, des coupes auxiliaires doivent être réali-
sées jusqu'à l'avant de la courbe. Ces coupes au-
xiliaires deviendront des chutes lorsque le rayon
final sera découpé.
10.4 Réalisation de coupes avec le gabarit de
coupe transversale (fig. D + fig. 18) (en option)
1. Réglez le gabarit de coupe transversale (14) sur
l'angle souhaité (voir 8.10)
2. Réalisez la coupe comme décrit dans 10.1.
11. Nettoyage et maintenance
m AVERTISSEMENT ! Avant tout réglage, entretien
ou réparation, débrancher le connecteur secteur !
Mesures de maintenance générales
Essuyer de temps en temps la machine à l'aide d'un
chiffon afin d'en éliminer les copeaux et la poussière.
Huilez les pièces rotatives une fois par mois pour
prolonger la durée de vie de l'outil. N'huilez pas le
moteur.
Pour nettoyer le plastique, ne pas utiliser de produits
corrosifs.
Nettoyage
Veillez à ce que les dispositifs de protection, le volet
d'aération et le logement du moteur restent aussi
exempts de poussières et d'impuretés que possible.
Frotter l'appareil avec un chiffon propre ou souffler
dessus avec de l'air comprimé à faible pression.
Nous vous recommandons de nettoyer l'appareil
après chaque utilisation.
Nettoyer régulièrement l'appareil avec un chiffon hu-
mide et un peu de savon noir.
N'utilisez pas de produits de nettoyage ou de sol-
vants qui risqueraient d'attaquer les composants en
plastique de l'appareil.
Veiller à ce que l'eau ne puisse pas pénétrer à l'in-
térieur de l'appareil. La pénétration d'eau dans un
appareil électrique augmente le risque de choc élec-
trique.
Maintenance
À l'intérieur de l'appareil, aucune autre pièce ne doit
faire l'objet de maintenance.
Informations de service
Notez que, pour ce produit, les composants suivants
sont soumis à une usure naturelle ou due à l'utili-
sation et que les composants suivants sont néces-
saires en tant que consommables.
Pièces d'usure* : balais de carbone, lame de scie,
plateaux de table, courroies trapézoïdales
* ne sont pas des composants obligatoires de la li-
vraison !
www.scheppach.com
FR | 45
