• Stellen Sie sicher, dass die Anschlussklemmen sicher auf den Kontaktpins stecken.
• Stellen Sie sicher, dass Kabel ohne Zugbelastung im Aufputzrahmen bzw. in der Schalterdose
untergebracht werden.
*
Die Einbauposition des Geräts ist mit einem Pfeil oberhalb der Kontaktpins
gekennzeichnet. Der Pfeil muss nach oben zeigen. Die Geräte verfügen über DIP-
Schalter. Im eingebauten Zustand befinden sich die DIP-Schalter links unten.

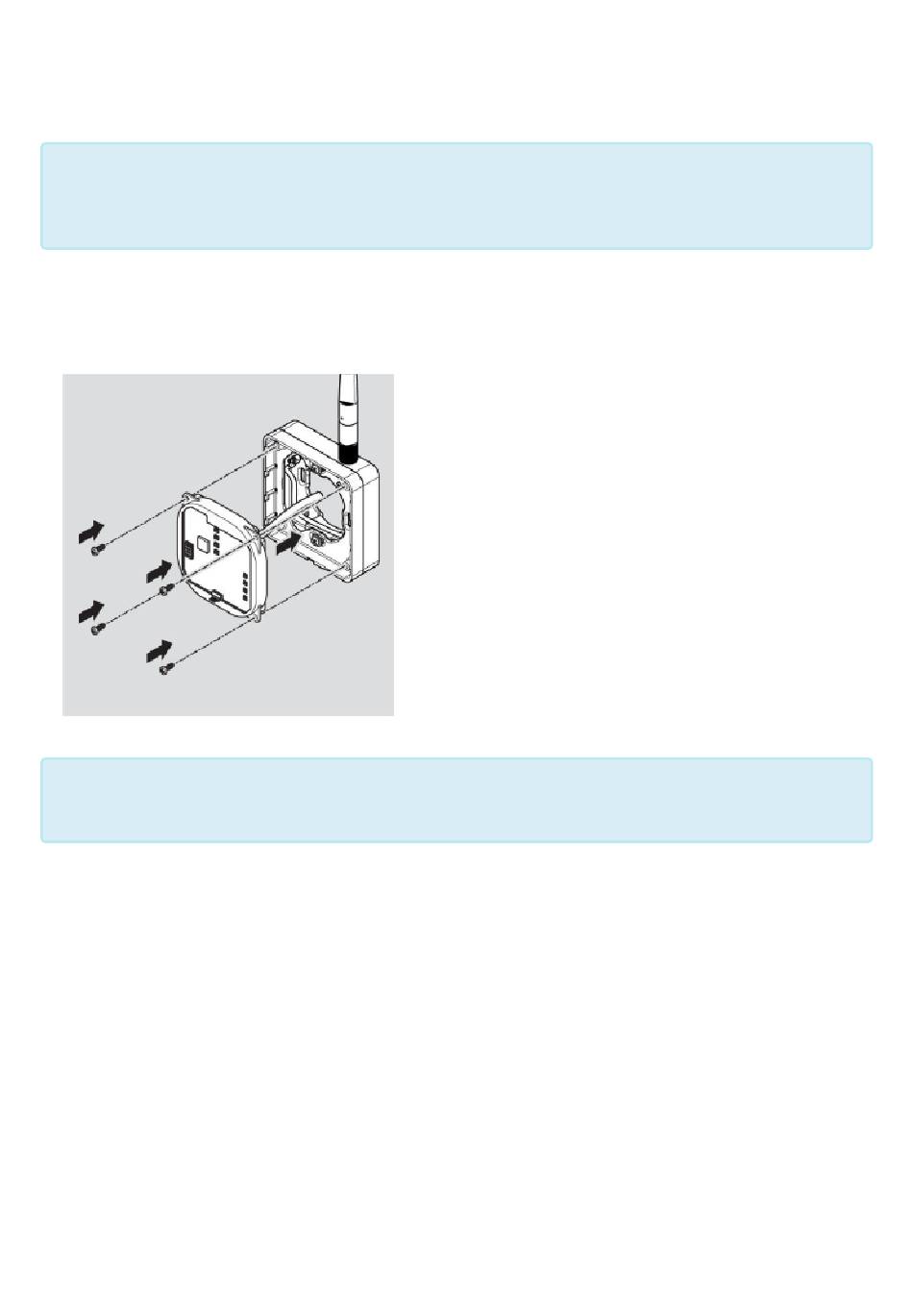

• Setzen Sie das Gerät auf den Montagerahmen.
• Befestigen Sie die (3 × 8) Schrauben mit einem Drehmoment von 100 Ncm.
*
Um das Einrasten zu erleichtern, können Sie ggf. die Rastlasche des Montagerahmens
vorsichtig mit einem Schraubendreher anheben.
• Setzen Sie den Gehäusedeckel mit den Verrastungspunkten versetzt auf den Rahmen und
schieben Sie diesen mit leichten Druck nach oben bis dieser einrastet.
AccessManager Mounting & Assembly Manual - 1.1_de
