DOM Group
*
Der zugehörige Anschlussplan ist im Lieferumfang enthalten.
• Verlegen Sie zunächst die erforderlichen Anschlussleitungen für die Spannungsversorgung und
die RS485-Schnittstelle.
• Beachten und befolgen Sie hierbei die allgemein gültigen VDE-Vorschriften.
• Bereiten Sie die Anschlusskabel für das Anschließen vor.

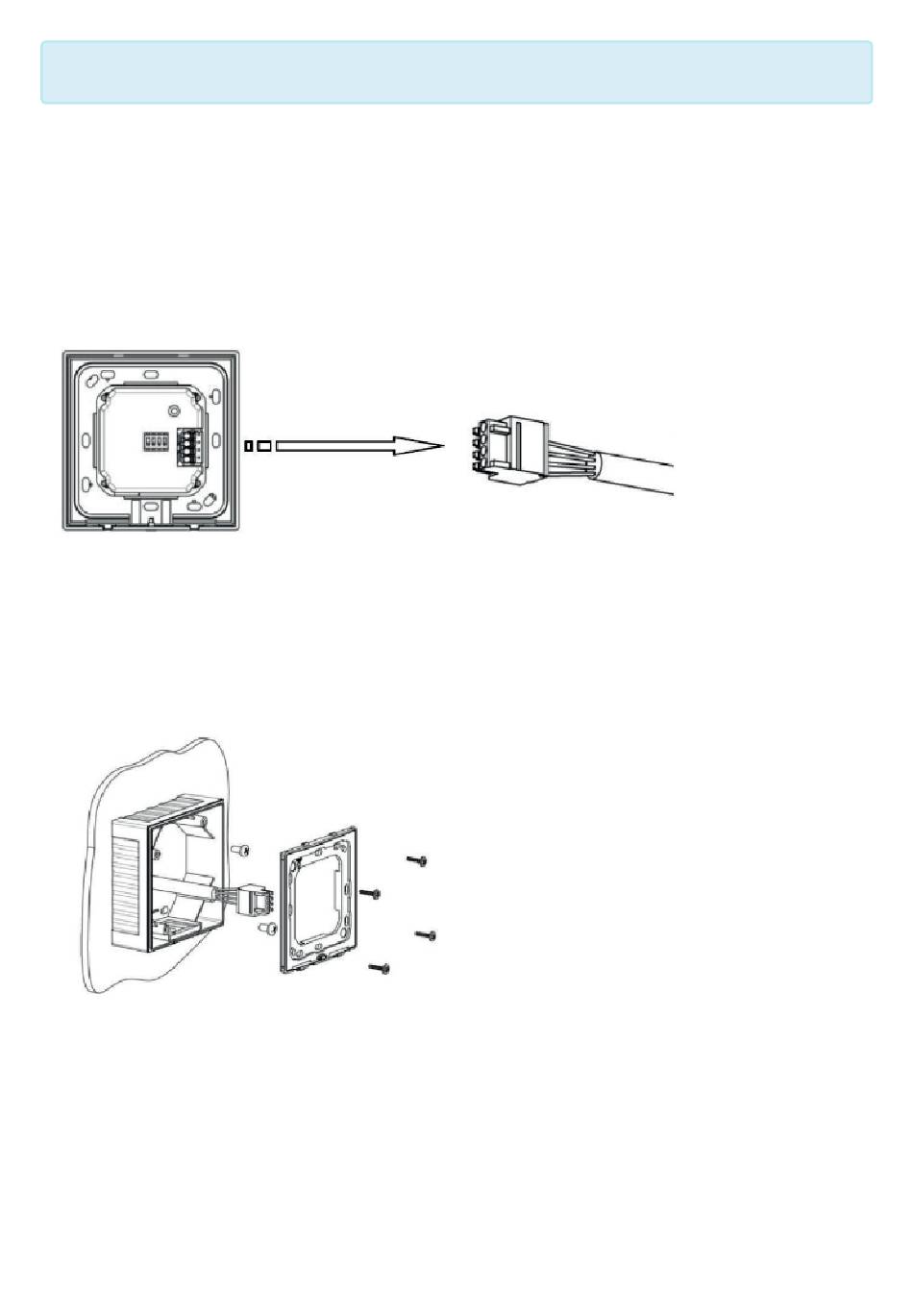

• Ziehen Sie die 4-polige Anschlussklemme vom Lesemodul ab.
• Stellen Sie sicher, dass keine Spannung anliegt.
• Schließen Sie die Anschlussleitungen entsprechend des zugehörigen Anschlussplans an.
Aufputzvariante montieren
• Befestigen Sie das Aufputzgehäuse mit geeigneten Schrauben auf der Wand
• Befestigen Sie die Rückwand mit den im Lieferumfang enthaltenen Schrauben auf dem
Aufputzgehäuse.
VOX-IO-Easy mit dem AccessManager bzw. AccessManager Terminal (Steuerung) verbinden
Die 4-polige Anschlussklemme für den Leser des ENiQ® Module Reader der Variante VOX-IO-Easy (für
die Unterputz- oder Aufputzmontage).
AccessManager Mounting & Assembly Manual - 1.1_de
Seite 105 von 164
