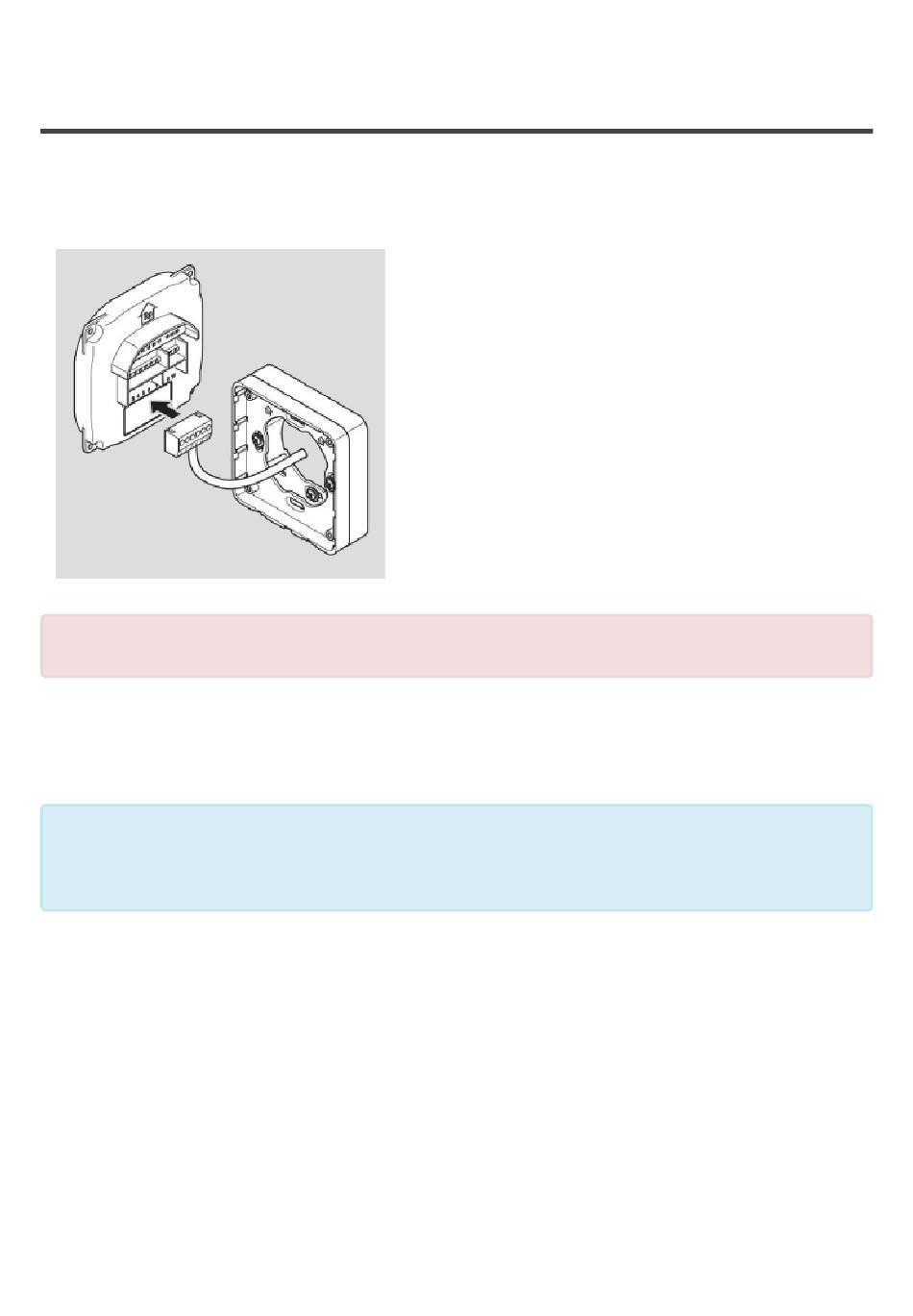

6.7.5. Montage des ENiQ Module Readers
bzw. Module Reader Terminals beenden
• Ziehen Sie die Schrauben der Anschlussklemme(n) mit einem Drehmoment von 50 Ncm an.
• Stecken Sie die Anschlussklemme(n) auf die entsprechenden Kontaktpins
!
Funktionsstörung durch abgeklemmte Kabel oder abgezogene Anschlussklemmen.
• Stellen Sie sicher, dass die Anschlussklemmen sicher auf den Kontaktpins stecken.
• Stellen Sie sicher, dass Kabel ohne Zugbelastung im Aufputzrahmen bzw. in der Schalterdose
untergebracht werden.
*
Die Einbauposition des Geräts ist mit einem Pfeil oberhalb der Kontaktpins
gekennzeichnet. Der Pfeil muss nach oben zeigen. Die Geräte verfügen über DIP-
Schalter. Im eingebauten Zustand befinden sich die DIP-Schalter links unten.
• Setzen Sie das Gerät auf den Montagerahmen.
• Befestigen Sie die Schrauben mit einem Drehmoment von 100 Ncm.
AccessManager Mounting & Assembly Manual - 1.1_de
Seite 128 von 164
