DOM Group

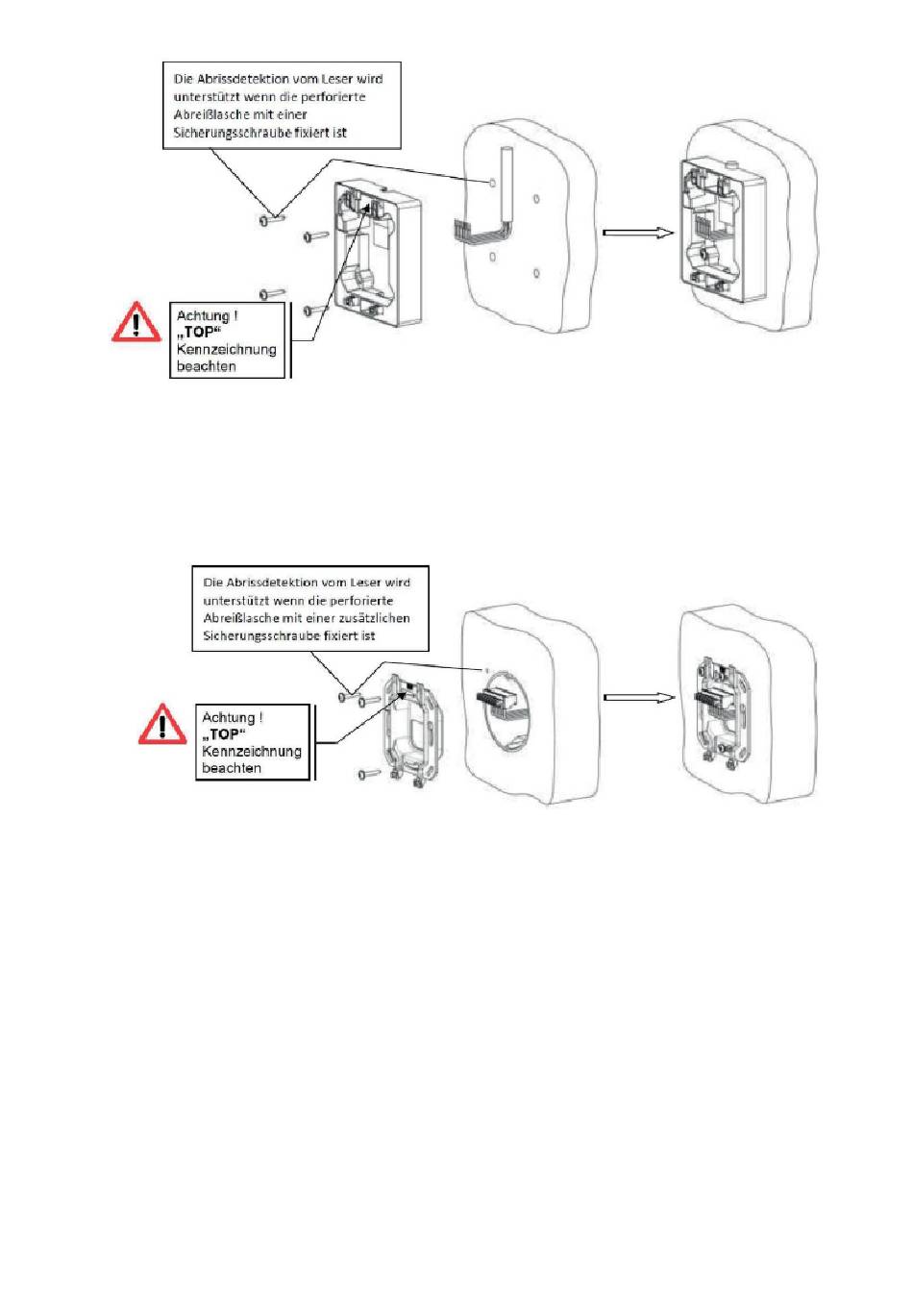

Unterputzvariante montieren
• Befestigen Sie die Wandhalterung mit den im Lieferumfang enthaltenen Schrauben auf einer DIN
Gerätedose (Schraubenabstand 60 mm).
Lesemodul anschließen und montieren
• Stecken Sie die verdrahtete Anschlussklemme (1) auf die Kontaktpins.
• Schieben Sie das am Lesemodul angeschlossene Anschlusskabel in die Gerätedose oder auf das
Aufputzgehäuse.
• Setzen Sie das Lesemodul (2) auf die Wandhalterung oder das Aufputzgehäuse.
• Schieben Sie das aufgesetzte Lesemodul nach unten (3) bis dieses hörbar einrastet.
• Schieben Sie die Verriegelungsleiste (4) in das Lesemodul bis diese hörbar einrastet.
AccessManager Mounting & Assembly Manual - 1.1_de
Seite 102 von 164
