DOM Group
erfolgt die Energie- Einspeisung auf den Datenleitungen an den Klemmen 1 bis 4 (Adern 1, 2, 3, 6). Die
Klemmen 5 und 6 werden dann nicht benötigt.
Ein PassivLeser lässt sich über die DC Out-Funktion mitbestromen. Dazu werden die Klemmen 9 und 10
der Steuerung mit den Klemmen 7 und 8 des PassivLesers verbunden. Bei Verwendung von mehr als
einem PassivLeser muss für die weiteren PassivLeser eine externe Spannungsquelle verwendet werden.
Möglichkeit 3: Externe Spannungsquelle versorgt das Gerät. Wenn Sie das Gerät mit einer externen
Spannungsquelle (12 V – 24 V DC) betreiben, schließen Sie den Pluspol an die Klemme 7 und den
Minuspol an die Klemme 8 an. Dies ist ebenfalls mit einer externen Spannungsquelle an den
PassivLesern vorzunehmen (HiSec). Die Daten zwischen Steuerung und dem PassivLeser werden
weiterhin über die Klemmen 18, 19 und 20 ausgetauscht.
Pin Signal
1
RD–: Ethernet
2
RD+: Ethernet
3
TD–: Ethernet
4
TD+: Ethernet
5
SPA: Ethernet PoE
6
SPB: Ethernet PoE
7
Uext = 12 V–24 V DC
8
GND

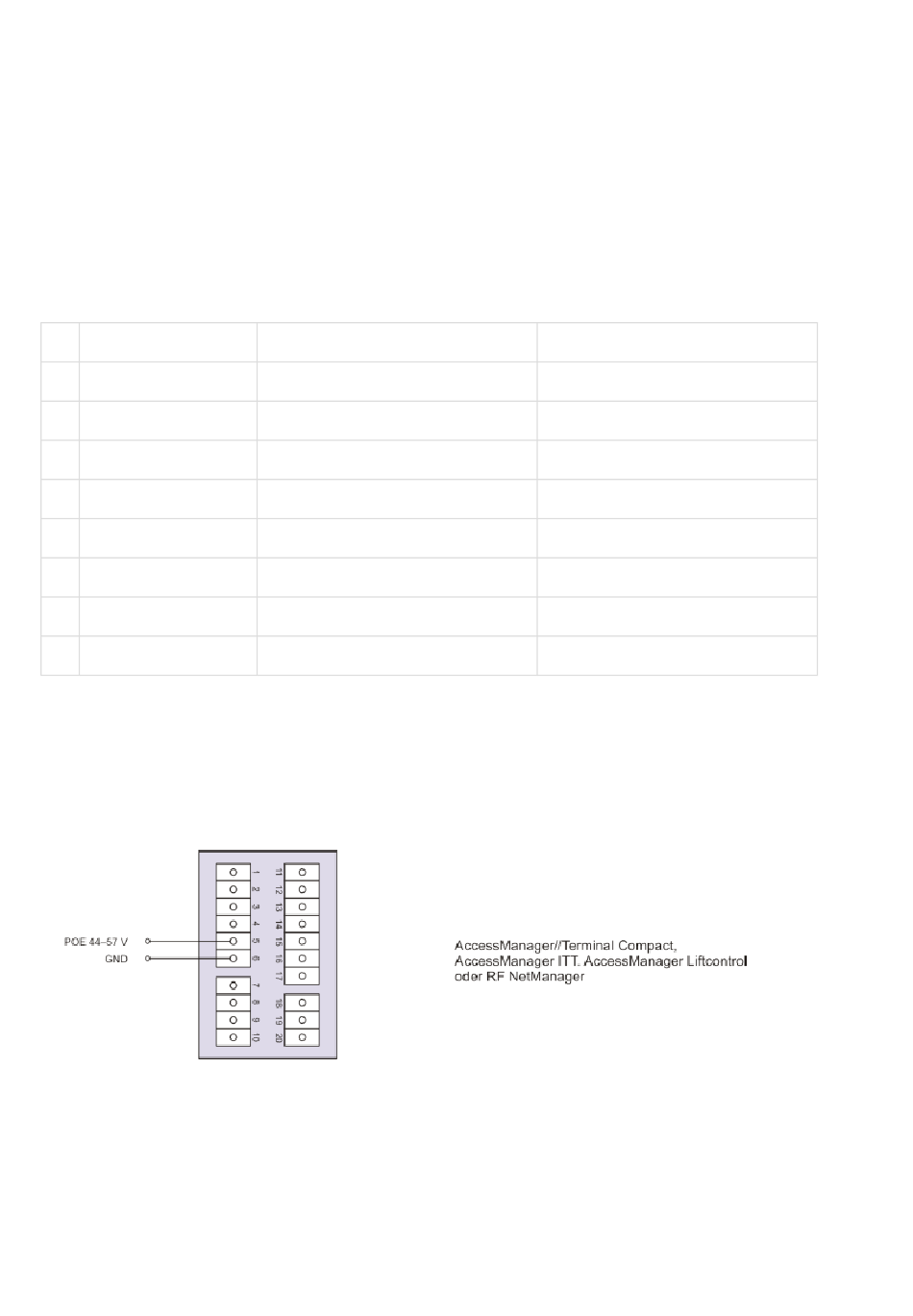

AccessManager, AccessManager Terminal, AccessManager ITT, AccessManager Liftcontrol, DOM
Tapkey AccessManager Updater oder RF NetManager an die Spannungsversorgung anschließen
über Mid-Span Device (z. B. PoE Injektor)
über End-Span Device (z. B. PoE-Switch)
Ethernet Standard EIA/TIA-T568A
Ader 6 (orange)
Ader 3 (weiß/orange)
Ader 2 (grün)
Ader 1 (weiß/grün)
Ader 7 (weiß/braun) Ader 8 (braun) Ader 7 (weiß/braun) Ader 8 (braun)
Ader 4 (blau) Ader 5 (weiß/blau)
AccessManager Mounting & Assembly Manual - 1.1_de
Ethernet Standard EIA/TIA-T568B
Ader 6 (grün)
Ader 3 (weiß/grün)
Ader 2 (orange)
Ader 1 (weiß/orange)
Ader 4 (blau) Ader 5 (weiß/blau)
Seite 70 von 164
