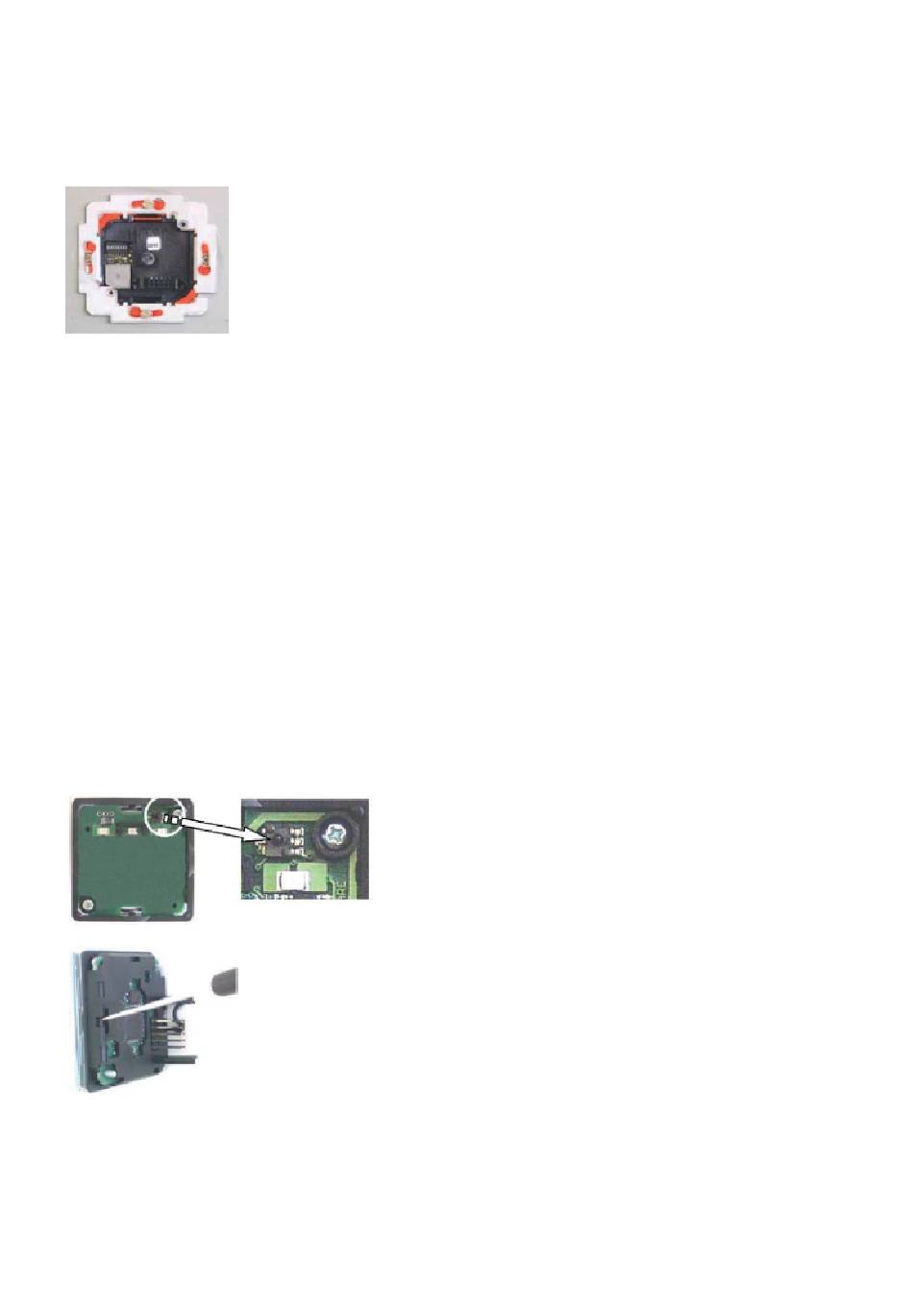

mit den mitgelieferten Schrauben auf eine Standard 55er UP-Dose.
• Richten Sie das Rückmodul waagerecht aus.
• Setzen Sie das angeschlossene Rückmodul auf eine 55er Schalterdose.
Der Pfeil der Top-Kennzeichnung auf dem Rückmodul muss nach oben zeigen.
• Richten Sie das Rückmodul waagerecht aus.
• Befestigen Sie das Rückmodul mit den im Lieferumfang enthaltenen Schrauben auf der
Schalterdose
• Legen Sie das Frontmodul spannungsfrei in den Normzwischenrahmen ein.
Hierfür müssen Sie ggf. den Normzwischenrahmen in den Ecken nachbearbeiten.
• Stellen Sie sicher, dass beim Zerlegen des Frontmoduls der Sabotagekontakt nicht beschädigt
wird.
Um den Klarsichtdeckel vom Frontmodul zu trennen, gehen Sie wie folgt vor:
• Entriegeln Sie den ersten Verriegelungshaken mit einem Schraubendreher.
• Ziehen Sie den Klarsichtdeckel etwa 10 mm nach vorne heraus.
AccessManager Mounting & Assembly Manual - 1.1_de
Seite 116 von 164
