DOM Group

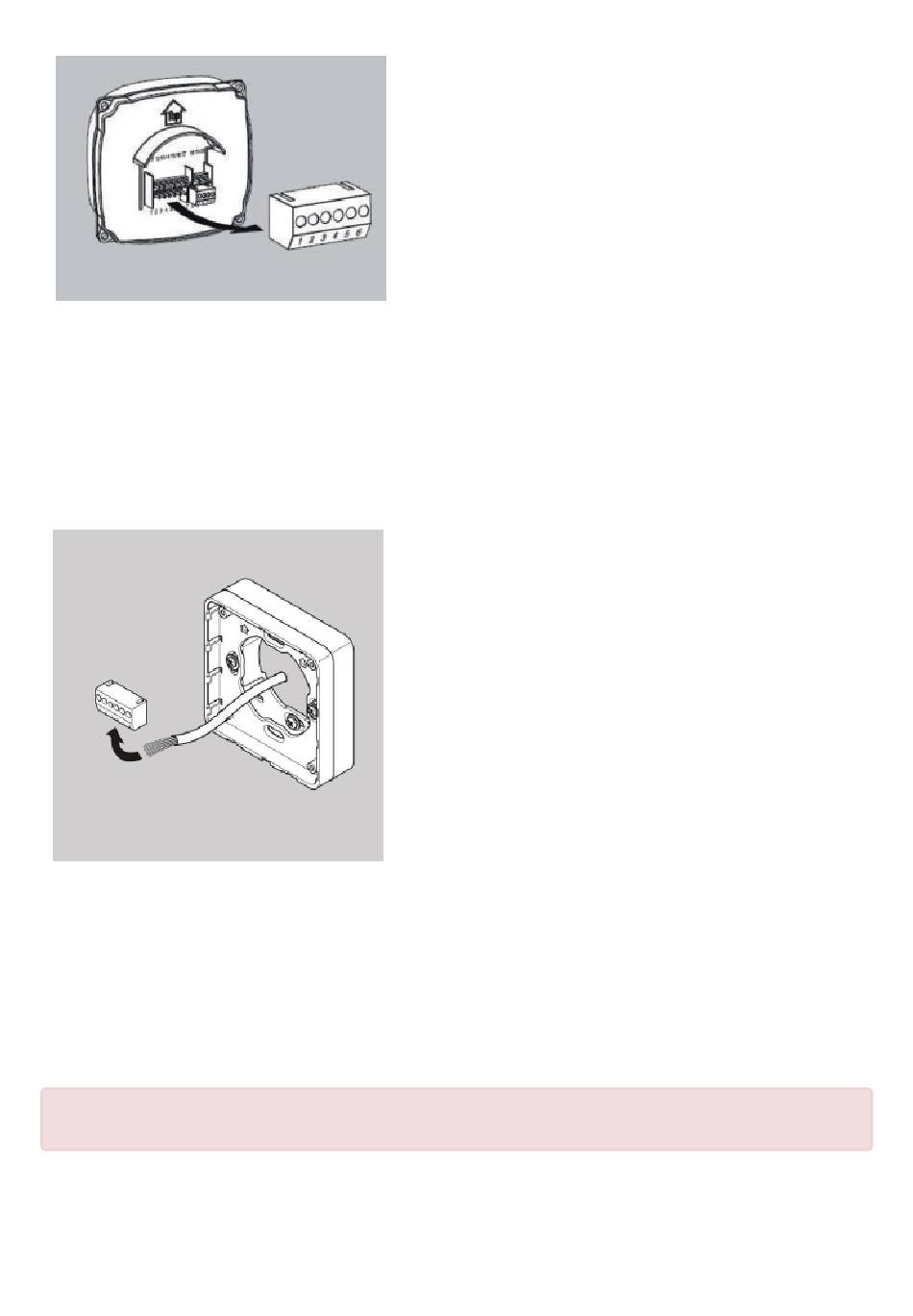

• Lösen Sie ggf. die Klemmschrauben an der Anschlussklemme.
• Entfernen Sie etwa 40 mm der Isolierung des Kabelmantels.
• Entfernen Sie etwa 5 mm der Isolierung der Einzeladern.
• Bringen Sie ggf. geeignete Aderendhülsen an.
Die Anschlussleitungen können Sie entsprechend des zugehörigen Verdrahtungsplanes
anschließen. Den für Ihr Gerät entsprechenden Plan finden Sie auf den folgenden Seiten.
Anschluss vornehmen
Nehmen Sie den Anschluss der Geräte in folgender Reihenfolge vor:
•Geräte untereinander verbinden (HiSec)
•Netzwerk anschließen
•Spannungsversorgung anschließen
•Kontrolle
!
Sachschaden durch falsches Anschließen.
• Beachten Sie die Klemmbelegung der Geräte.
• Stellen Sie sicher, dass Sie das Gerät gemäß Verdrahtungsplan anschließen.
AccessManager Mounting & Assembly Manual - 1.1_de
Seite 61 von 164
