15
Ö (NC)
16
C
17
S (NO)
18
RxD
19
TxD
20
GND

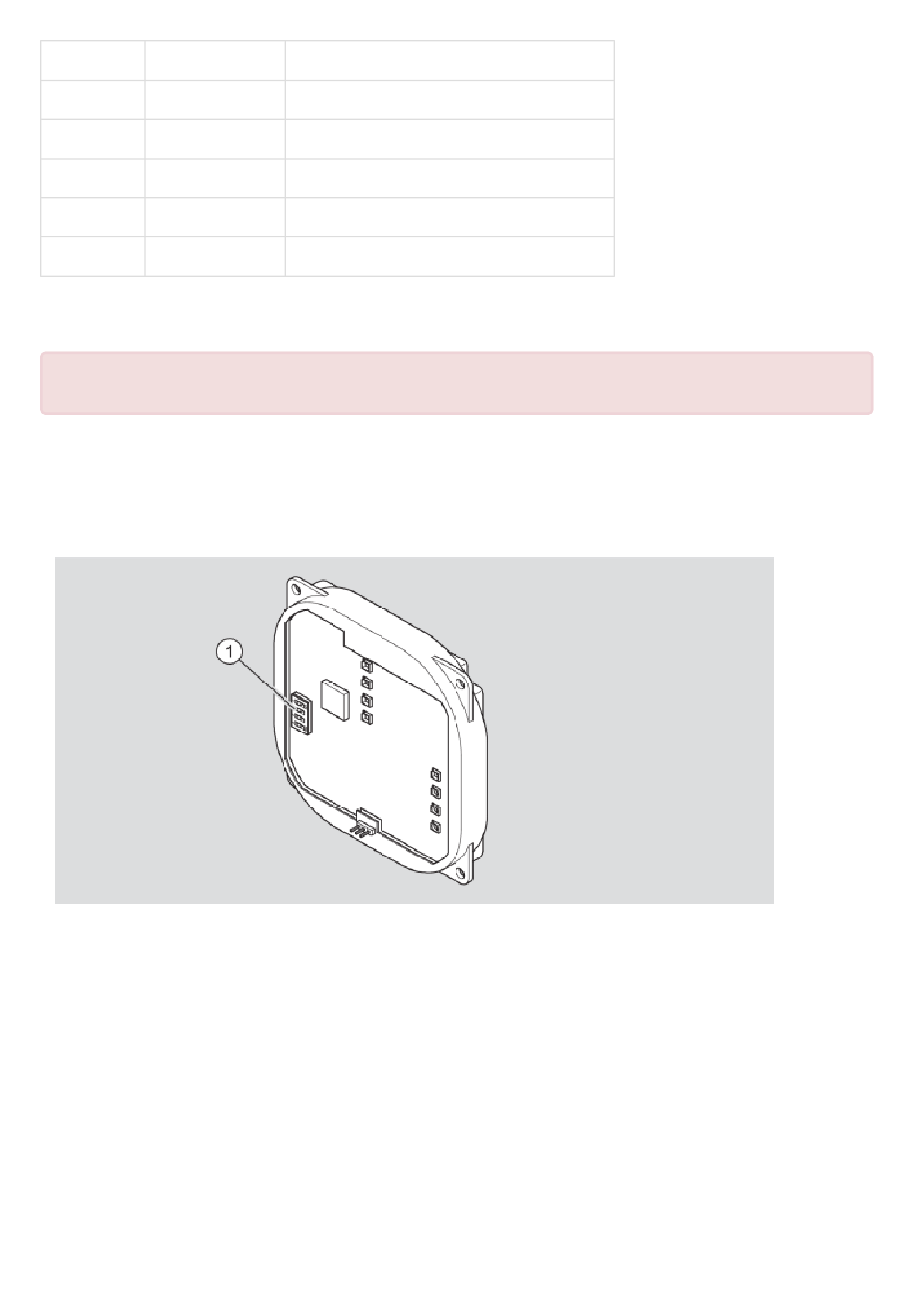

DIP-Schalter an den Geräten einstellen
!
Funktionsstörungen durch das Betätigen der DIP-Schalter mit angelegter Spannung.
• Betätigen Sie die DIP-Schalter am Gerät nur im spannungslosen Zustand.
• Stellen Sie sicher, dass die Dip-Schalter (1) 1 und 2 auf der Steuerung auf ON stehen.
Prinzipdarstellung ENiQ RF NetManager mit externer Antenne
• Bei Montage der Variante „ENiQ RF NetManager mit externer Antenne verbinden Sie diesen nun
mit dem Netzwerk. Hierzu folgen Sie den Anweisungen ab Seite 55.
Öffnerkontakt (Normally-closed contact)
gemeinsamer Kontakt
Schließerkontakt (Normally-open contact)
Receive RS232/RS485
Transmit RS232/RS485
Masse für RS232/RS485
AccessManager Mounting & Assembly Manual - 1.1_de
Seite 87 von 164
