AccessManager Mounting & Assembly Manual - 1.1_de

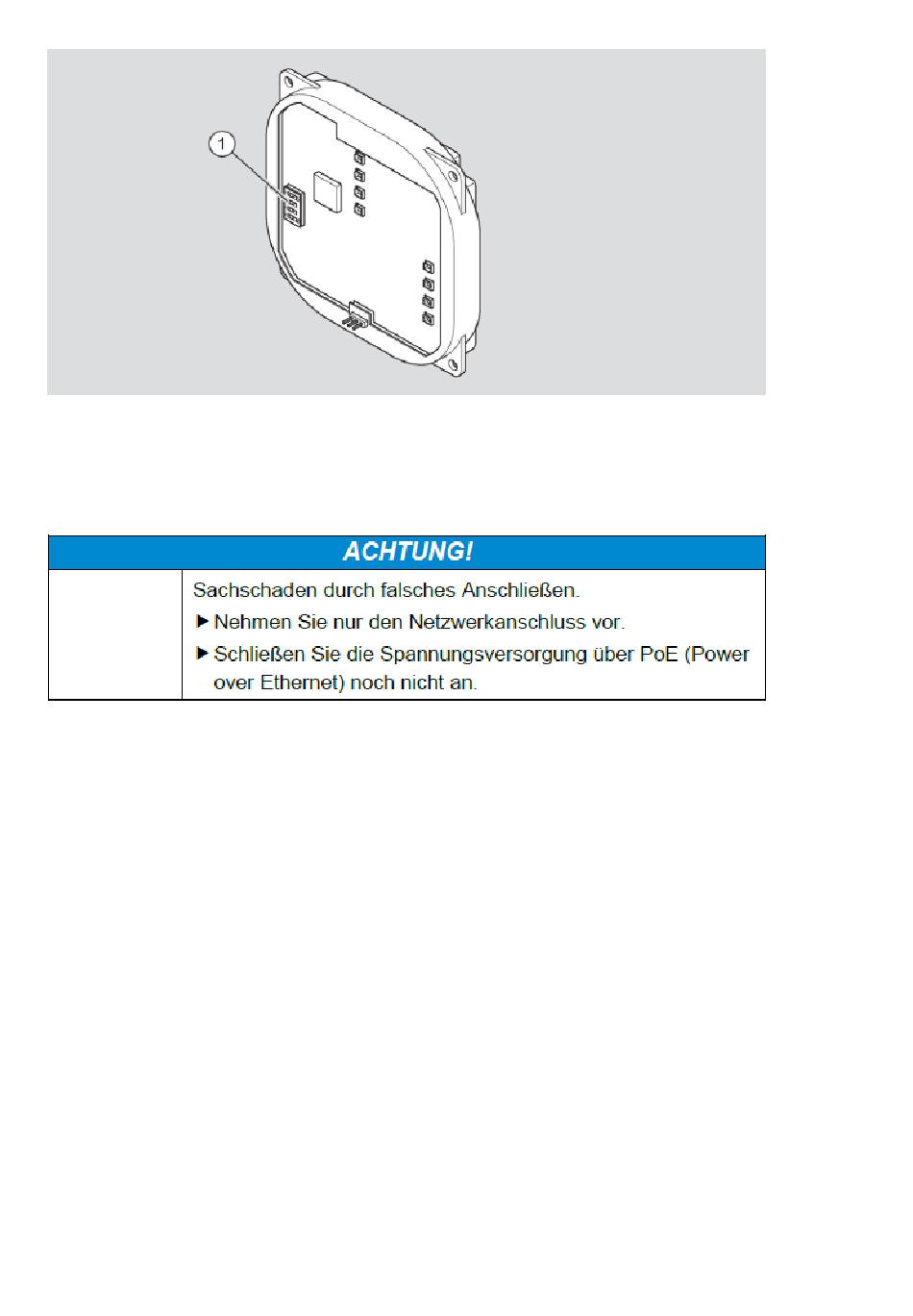

Prinzipdarstellung ENiQ Module Reader/Module Reader Terminal
AccessManager bzw. AccessManager Terminal (Steuerung), AccessManager ITT, AccessManager
Liftcontrol an das Netzwerk anschließen
• Stellen Sie sicher, dass die Kabelpaare für Ethernet RD und TD bis zur Anschlussklemme am
DOM Gerät verdrillt bleiben.
Die Datenübertragung erfolgt grundsätzlich an den Klemmen 11 bis 14.
Bei Verwendung eines PoE „End-Span Devices" (PoE Switch) erfolgt neben der Datenübertragung auch
die Energie-Einspeisung auf den Datenleitungen an den Klemmen 1 bis 4 (Adern 1, 2, 3, 6). Sie können
die Adern 4, 5, 7 und 8 zur Isolierung jedoch trotzdem an die Klemmen 5 und 6 anschließen, wenn diese
in Ihrer Netzwerkverkabelung nicht anderweitig genutzt werden
Bei Verwendung von PoE über ein „Mid-Span Device" (PoE-Injektor) müssen zusätzlich die Adern 7 und
8 des Ethernetkabels an Klemme 5 des DOM Geräts und die Adern 4 und 5 des Ethernetkabels an
Klemme 6 angeschlossen werden.
Seite 125 von 164
