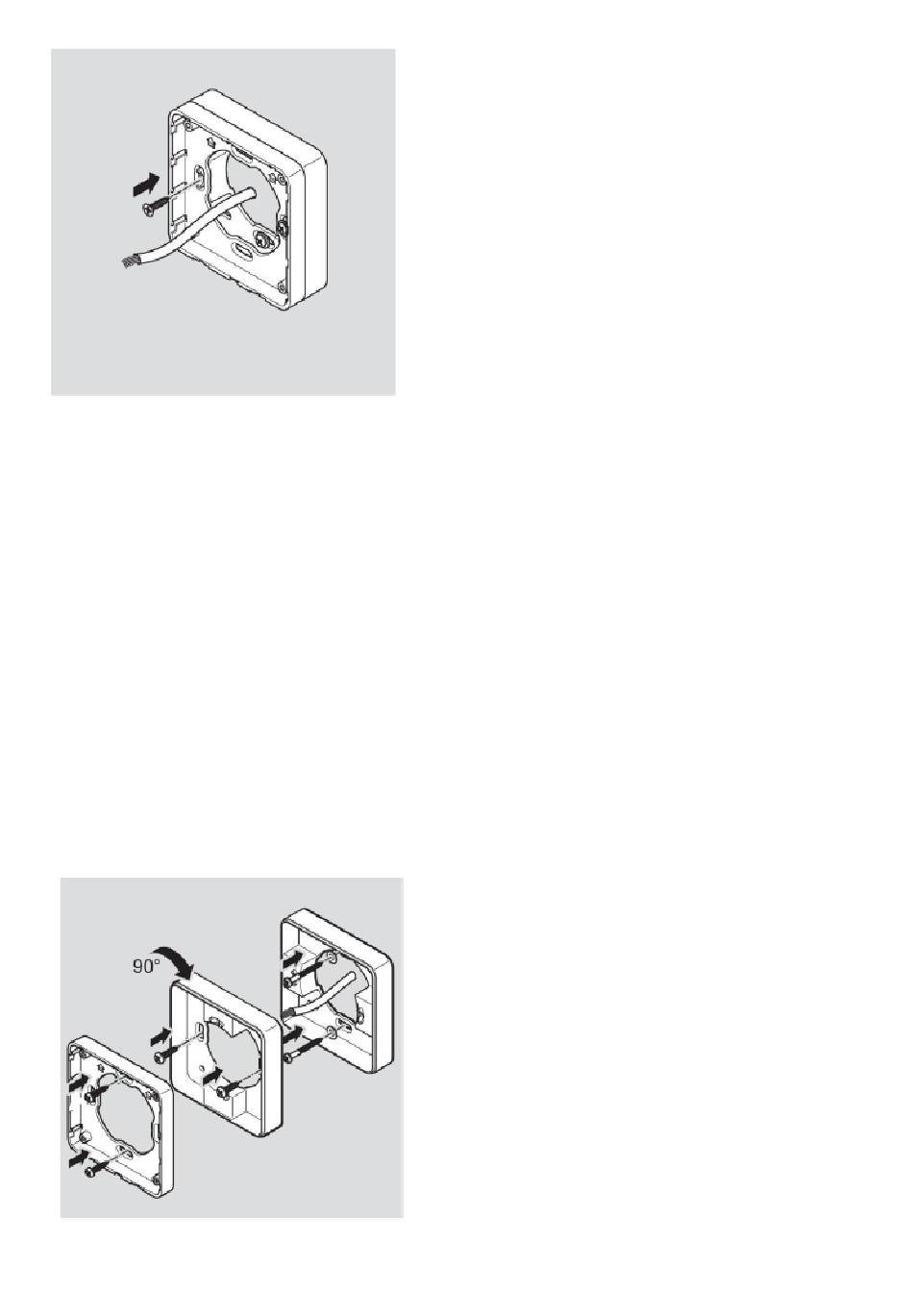

Montagerahmen mit mehreren Aufputzrahmen an der Wand montieren
Wenn Sie für eine bessere RFID-Leistung von metallischen Untergründen wegkommen möchten, können
Sie den Aufputzrahmen modular beliebig einsetzen. Hierzu gehen Sie wie folgt vor:
• Führen Sie die Anschlussleitungen durch den zweiten Aufputzrahmen.
• Bringen Sie den zweiten Aufputzrahmen 90° verdreht an dem bereits montierten Aufputzrahmen
an.
• Befestigen Sie die beiden Aufputzrahmen mit zwei Senkschrauben miteinander.
• Ziehen Sie die Schrauben handfest an.
• Führen Sie die Anschlussleitungen durch den Montagerahmen.
• Setzen Sie den Montagerahmen entsprechend der Aussparung zum Antennenkabel des
Aufputzrahmens.
• Befestigen Sie den Montagerahmen zunächst locker mit den im Lieferumfang enthaltenen zwei
Senkschrauben (3 × 12) auf dem Aufputzrahmen.
AccessManager Mounting & Assembly Manual - 1.1_de
Seite 58 von 164
