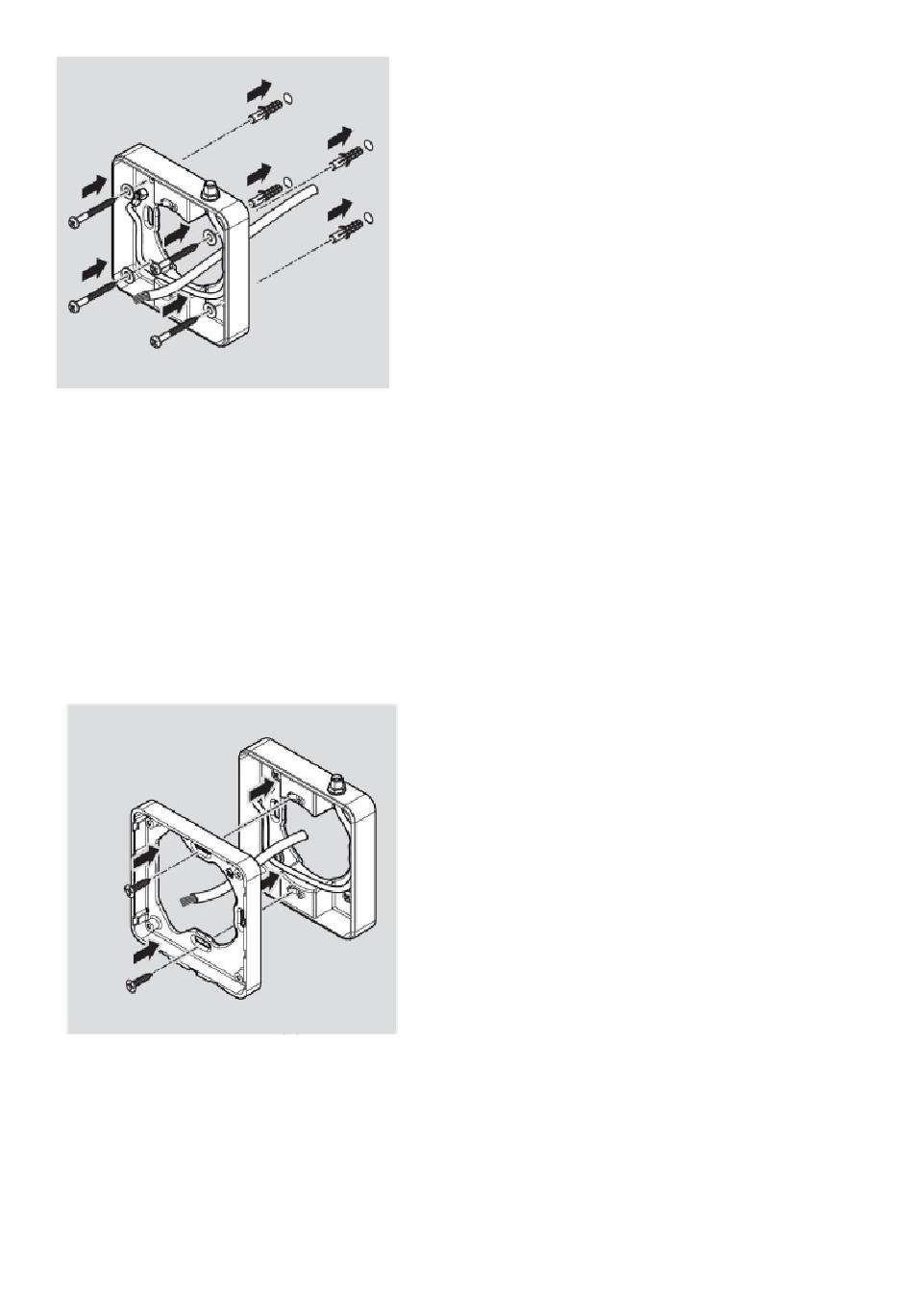

p(banner tip).Die Einbauposition des Montagerahmens ist mit einem Pfeil auf dem Montagerahmen
gekennzeichnet. Der Pfeil muss nach oben zeigen.
• Führen Sie die Anschlussleitungen durch den Montagerahmen.
• Setzen Sie den Montagerahmen entsprechend der Aussparung zum Antennenkabel des
Aufputzrahmens.
• Befestigen Sie den Montagerahmen zunächst locker mit den im Lieferumfang enthaltenen zwei
Senkschrauben (3 × 12) auf dem Aufputzrahmen.
• Richten Sie den Montagerahmen so aus, dass die obere Kante waagerecht verläuft.
• Befestigen Sie die Schrauben mit einem Drehmoment von 100 Ncm.
AccessManager Mounting & Assembly Manual - 1.1_de
Seite 81 von 164
