DOM Group

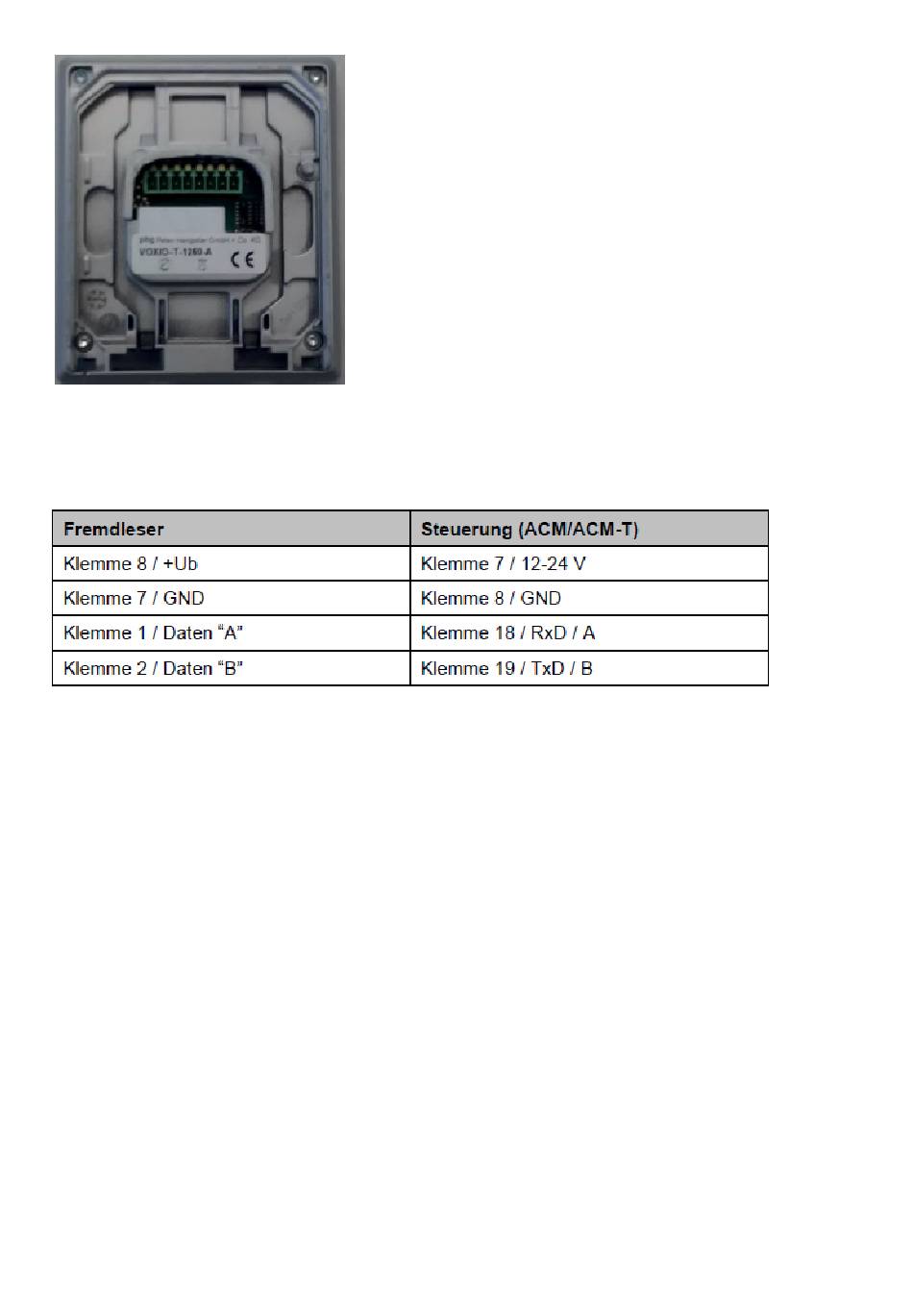

Dieser Leser wird über folgende Klemmen mit dem ENiQ AccessManager® oder AccessManager
Terminal verbunden:
Die Ansteuerung von Stellgliedern (Türöffner etc.) durch die Steuerung des ENiQ Module Reader / ENiQ
Module Reader Terminal erfolgt über einen potentialfreien Relais-Wechsler-Kontakt. Es stehen ein
potentialfreier Öffner-Kontakt (C-Ö) sowie ein potentialfreier Schließer-Kontakt (C-S) zur Verfügung.
An den Eingängen können Sie potentialfreie Schalter bzw. Taster anschließen. Diese Eingänge sind
entsprechend der hinterlegten Konfiguration zu belegen. Werkseitig ist die Standard-Konfiguration
hinterlegt. Hierbei ist der Eingang IN1, der Türkontakt (Öffner) und der Eingang IN2 der Freigabetaster
(Schließer).
Aufputzvariante montieren
• Führen Sie das Anschlusskabel von oben, unten oder direkt aus der Wand zu.
• Befestigen Sie die Rückwand mit geeigneten Schrauben an der Wand.
AccessManager Mounting & Assembly Manual - 1.1_de
Seite 101 von 164
